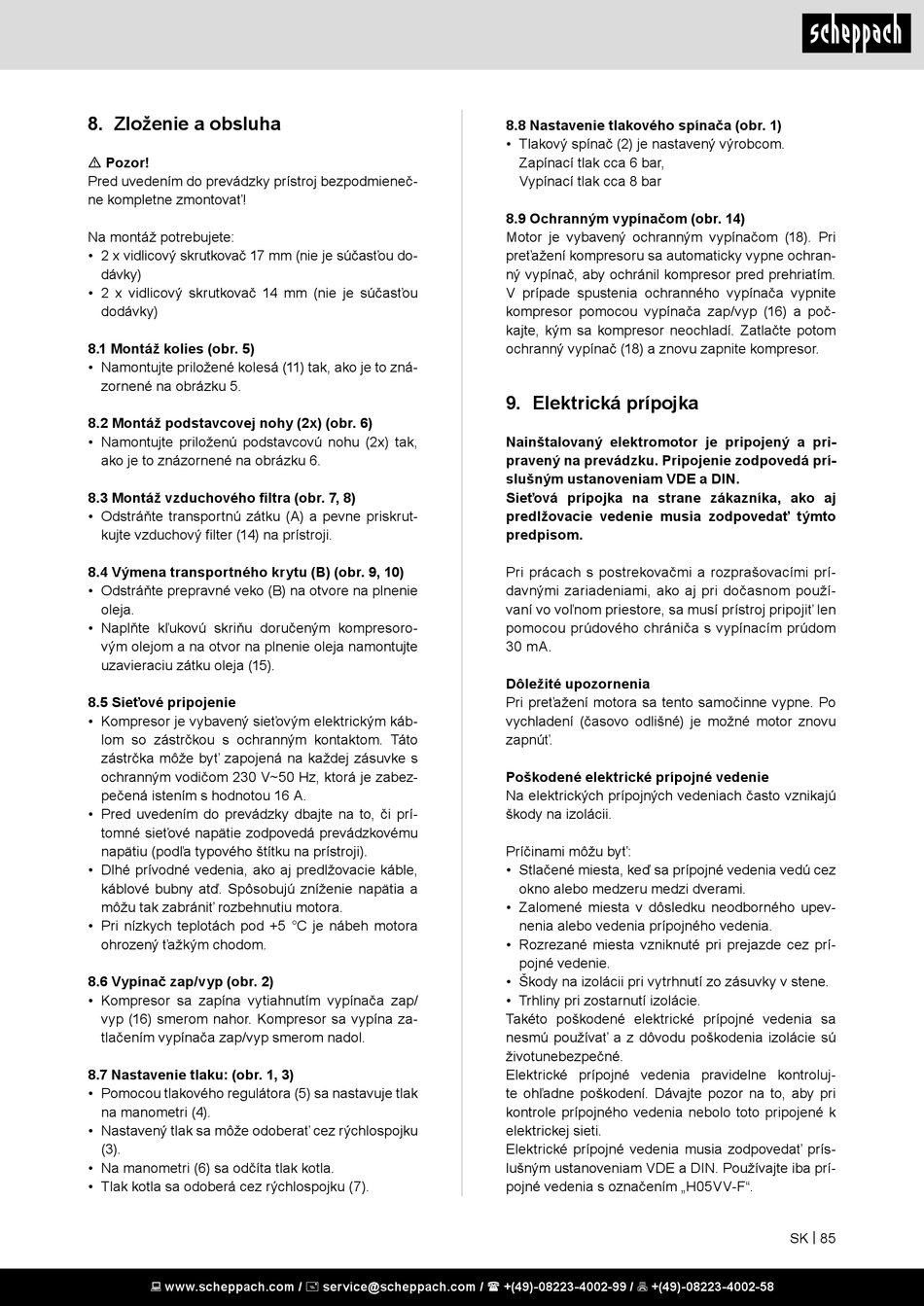

8. Zloženie a obsluha
m Pozor!
Pred uvedením do prevádzky prístroj bezpodmieneč-
ne kompletne zmontovať!
Na montáž potrebujete:
• 2 x vidlicový skrutkovač 17 mm (nie je súčasťou do-
dávky)
• 2 x vidlicový skrutkovač 14 mm (nie je súčasťou
dodávky)
8.1 Montáž kolies (obr. 5)
• Namontujte priložené kolesá (11) tak, ako je to zná-
zornené na obrázku 5.
8.2 Montáž podstavcovej nohy (2x) (obr. 6)
• Namontujte priloženú podstavcovú nohu (2x) tak,
ako je to znázornené na obrázku 6.
8.3 Montáž vzduchového filtra (obr. 7, 8)
• Odstráňte transportnú zátku (A) a pevne priskrut-
kujte vzduchový filter (14) na prístroji.
8.4 Výmena transportného krytu (B) (obr. 9, 10)
• Odstráňte prepravné veko (B) na otvore na plnenie
oleja.
• Naplňte kľukovú skriňu doručeným kompresoro-
vým olejom a na otvor na plnenie oleja namontujte
uzavieraciu zátku oleja (15).
8.5 Sieťové pripojenie
• Kompresor je vybavený sieťovým elektrickým káb-
lom so zástrčkou s ochranným kontaktom. Táto
zástrčka môže byť zapojená na každej zásuvke s
ochranným vodičom 230 V~50 Hz, ktorá je zabez-
pečená istením s hodnotou 16 A.
• Pred uvedením do prevádzky dbajte na to, či prí-
tomné sieťové napätie zodpovedá prevádzkovému
napätiu (podľa typového štítku na prístroji).
• Dlhé prívodné vedenia, ako aj predlžovacie káble,
káblové bubny atď. Spôsobujú zníženie napätia a
môžu tak zabrániť rozbehnutiu motora.
• Pri nízkych teplotách pod +5 °C je nábeh motora
ohrozený ťažkým chodom.
8.6 Vypínač zap/vyp (obr. 2)
• Kompresor sa zapína vytiahnutím vypínača zap/
vyp (16) smerom nahor. Kompresor sa vypína za-
tlačením vypínača zap/vyp smerom nadol.
8.7 Nastavenie tlaku: (obr. 1, 3)
• Pomocou tlakového regulátora (5) sa nastavuje tlak
na manometri (4).
• Nastavený tlak sa môže odoberať cez rýchlospojku
(3).
• Na manometri (6) sa odčíta tlak kotla.
• Tlak kotla sa odoberá cez rýchlospojku (7).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.8 Nastavenie tlakového spínača (obr. 1)
• Tlakový spínač (2) je nastavený výrobcom.
Zapínací tlak cca 6 bar,
Vypínací tlak cca 8 bar
8.9 Ochranným vypínačom (obr. 14)
Motor je vybavený ochranným vypínačom (18). Pri
preťažení kompresoru sa automaticky vypne ochran-
ný vypínač, aby ochránil kompresor pred prehriatím.
V prípade spustenia ochranného vypínača vypnite
kompresor pomocou vypínača zap/vyp (16) a poč-
kajte, kým sa kompresor neochladí. Zatlačte potom
ochranný vypínač (18) a znovu zapnite kompresor.
9. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pri-
pravený na prevádzku. Pripojenie zodpovedá prí-
slušným ustanoveniam VDE a DIN.
Sieťová prípojka na strane zákazníka, ako aj
predlžovacie vedenie musia zodpovedať týmto
predpisom.
Pri prácach s postrekovačmi a rozprašovacími prí-
davnými zariadeniami, ako aj pri dočasnom použí-
vaní vo voľnom priestore, sa musí prístroj pripojiť len
pomocou prúdového chrániča s vypínacím prúdom
30 mA.
Dôležité upozornenia
Pri preťažení motora sa tento samočinne vypne. Po
vychladení (časovo odlišné) je možné motor znovu
zapnúť.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú cez
okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upev-
nenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prí-
pojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa
nesmú používať a z dôvodu poškodenia izolácie sú
životunebezpečné.
Elektrické prípojné vedenia pravidelne kontroluj-
te ohľadne poškodení. Dávajte pozor na to, aby pri
kontrole prípojného vedenia nebolo toto pripojené k
elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať prís-
lušným ustanoveniam VDE a DIN. Používajte iba prí-
pojné vedenia s označením „H05VV-F".
