3 Systembeschreibung
3.2 Ettan IPGphor 3-Gerät
3.2
Ettan IPGphor 3-Gerät
Plattform
Die Plattform ist mit einem Verteiler für den eindimensionalen isoelektrischen Fokussie-
rungslauf (IEF) ausgestattet. Bis zu zwölf Streifenhalter von festgelegter Länge können
für die Rehydratisierung und die IEF auf der Plattform platziert werden. Die integrierten
Elektrodenbereiche liefern die elektrische Verbindung zwischen Streifenhalter oder Ver-
teilerelektroden und einer integrierten Hochspannungs-Gleichstromversorgung, die bis
zu 10 kV liefert. Die Plattformtemperatur wird von thermoelektrischen Peltier-Modulen
gesteuert.
Beide Elektrodenbereiche bestehen aus vergoldetem Kupfer. Wenn ein Verteiler oder
ein Streifenhalter so platziert wird, dass er beide Elektrodenbereiche überbrückt, wird
der elektrische Stromkreis vervollständigt (sobald der Schutzdeckel in Position ist).

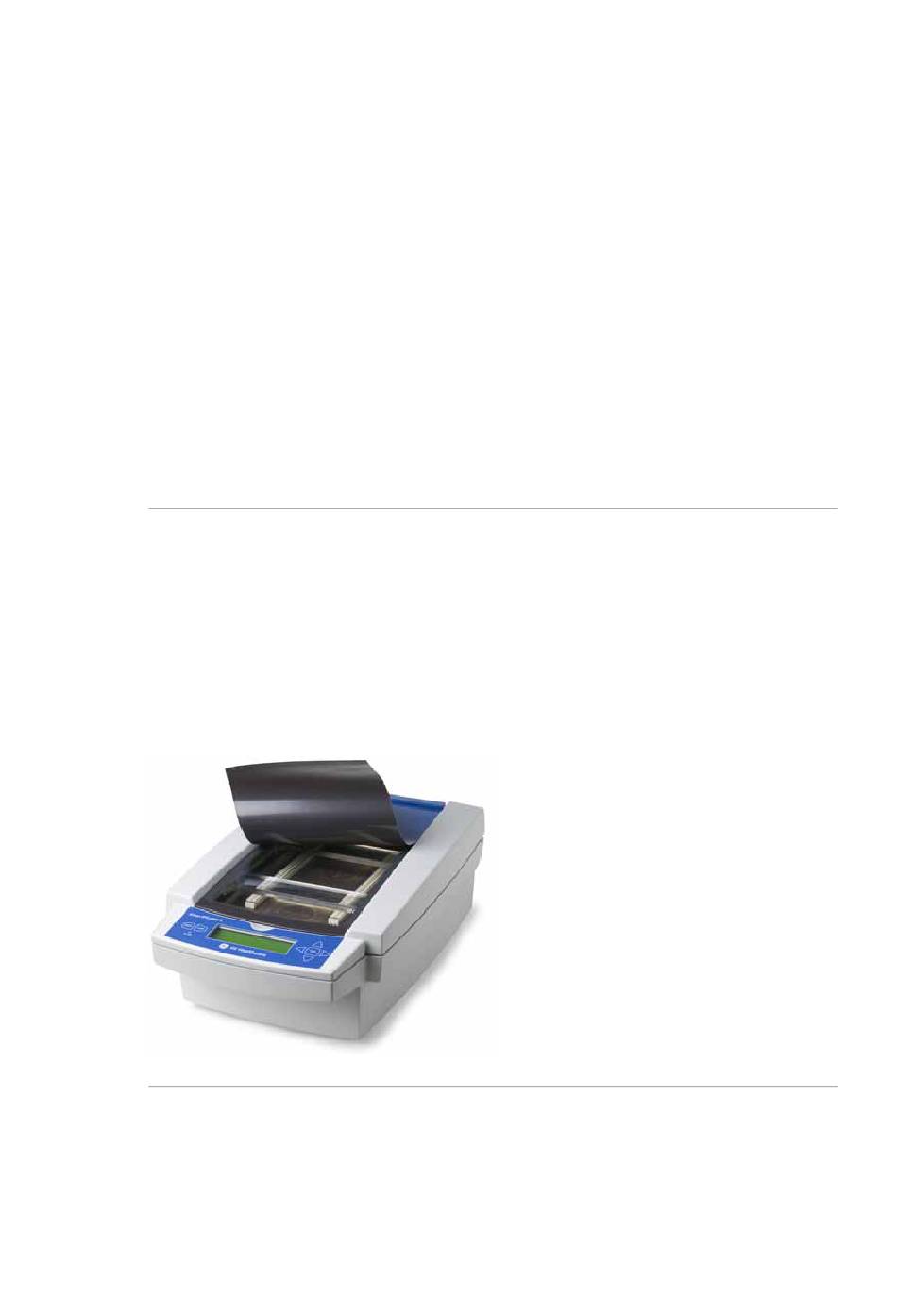

Schutzabdeckung
Bei der Analyse von Proteinen, die mit lichtempfindlichen Farbstoffen wie etwa CyDye™
markiert sind, wird eine Lichtschutzabdeckung verwendet. Die Abdeckung wird magne-
tisch angebracht, kann aber auf einfache Weise zum Teil entfernt werden, um das iso-
elektrische Fokussierungsverfahren zu überprüfen, speziell die Migration von Bromphenol-
blau beim Start.
Die Spannung wird ausgeschaltet, wenn der Schutzdeckel geöffnet wird.
32
Ettan IPGphor 3 Bedienungsanleitung 28-9635-51 AC
