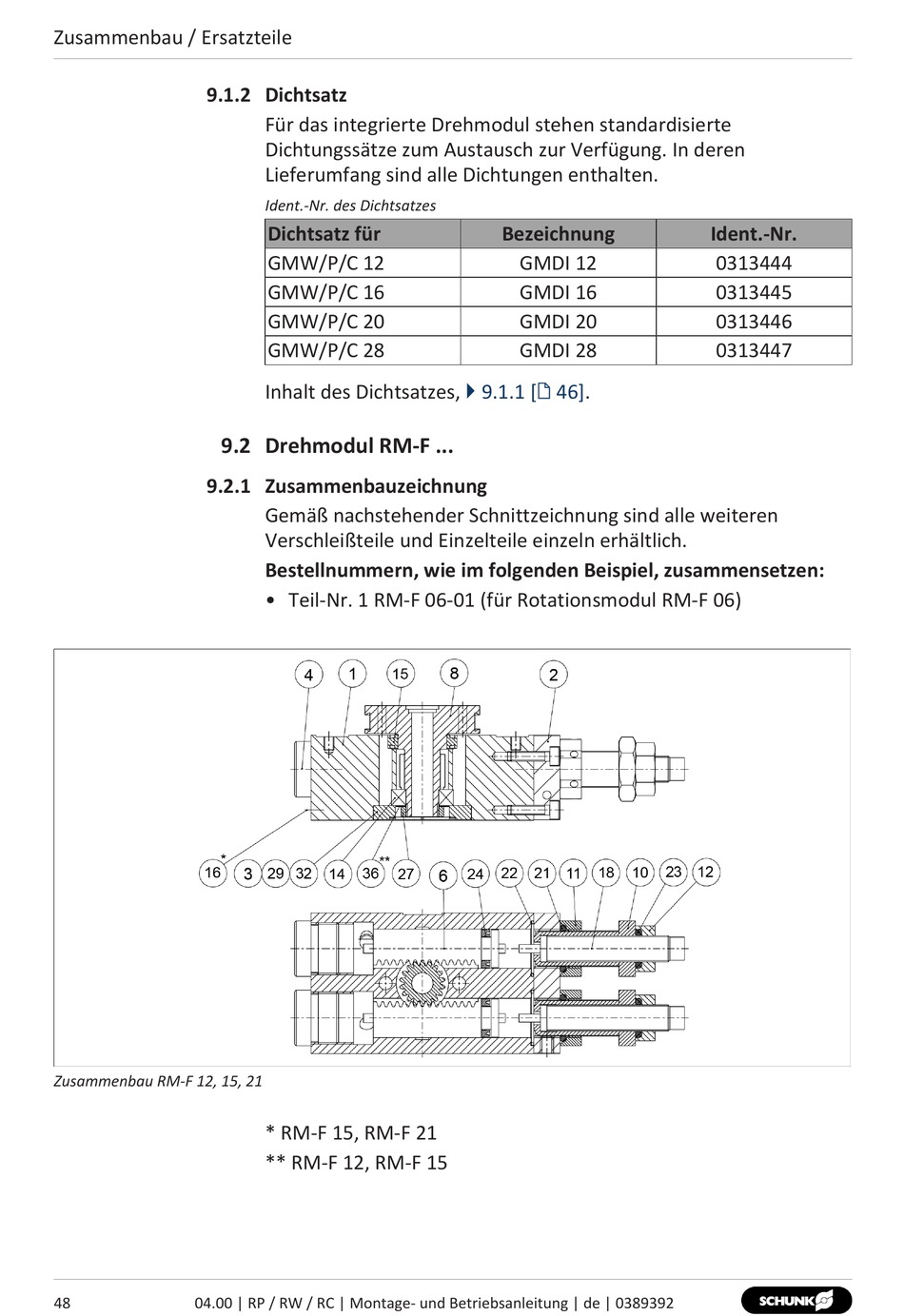

Zusammenbau / Ersatzteile
9.1.2 Dichtsatz
9.2 Drehmodul RM-F ...
9.2.1 Zusammenbauzeichnung
Zusammenbau RM-F 12, 15, 21
48
04.00 | RP / RW / RC | Montage- und Betriebsanleitung | de | 0389392
Für das integrierte Drehmodul stehen standardisierte
Dichtungssätze zum Austausch zur Verfügung. In deren
Lieferumfang sind alle Dichtungen enthalten.
Ident.-Nr. des Dichtsatzes
Dichtsatz für
GMW/P/C 12
GMW/P/C 16
GMW/P/C 20
GMW/P/C 28
Inhalt des Dichtsatzes,
Gemäß nachstehender Schnittzeichnung sind alle weiteren
Verschleißteile und Einzelteile einzeln erhältlich.
Bestellnummern, wie im folgenden Beispiel, zusammensetzen:
• Teil-Nr. 1 RM-F 06-01 (für Rotationsmodul RM-F 06)
* RM-F 15, RM-F 21
** RM-F 12, RM-F 15
Bezeichnung
GMDI 12
GMDI 16
GMDI 20
GMDI 28
} 9.1.1
[/ 46].
Ident.-Nr.
0313444
0313445
0313446
0313447
