Anbau / Einstellung
der Abfragesets
RMNS und RMNZ
Einstellen der
Abfrage
Bei den Abfragesets RMNS und RMNZ wird die im Drehteller
geklemmte Schaltnocke induktiv abgefragt.

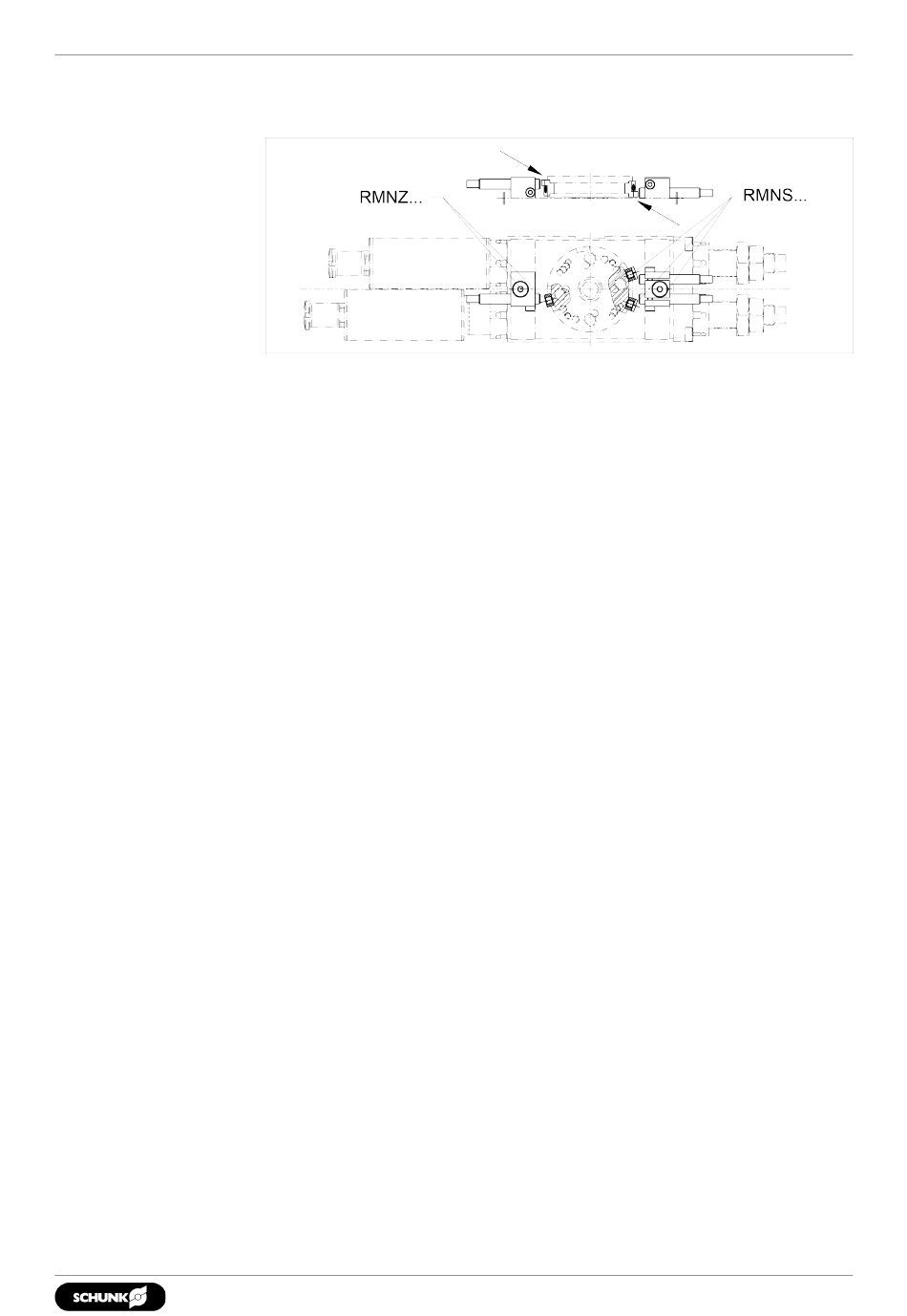

RMNS-12
Näherungsschalter - Abfragesets für
• Drehmodul RM...: RMNS-12
• Zwischenanschlag RZ...: RMNZ-12*
Lieferumfang der Abfragesets:
• 1x Halteplatte
• 2x (1x*) Schaltnocken
• 2x (1x*) Näherungsschalter
• 2x (1x*) Anschlusskabel
Kolben steht in jeweiliger End- bzw. Zwischenposition.
■
Näherungsschalter ist auf Schaltabstand zur Nocke eingestellt.
■
Bei Verwendung RMNZ liegt Nocke versetzt zu der Nocke des
RMNS...
1. Klemmschraube lösen.
2. Schaltnocke in Prismennut des Drehtellers verschieben bis
Signal vorhanden ist.
3. Schaltnocke über die Klemmschraube fixieren.
