Montage und Einstellungen
Montieren
22
04.00 | RP / RW / RC | Montage- und Betriebsanleitung | de | 0389392

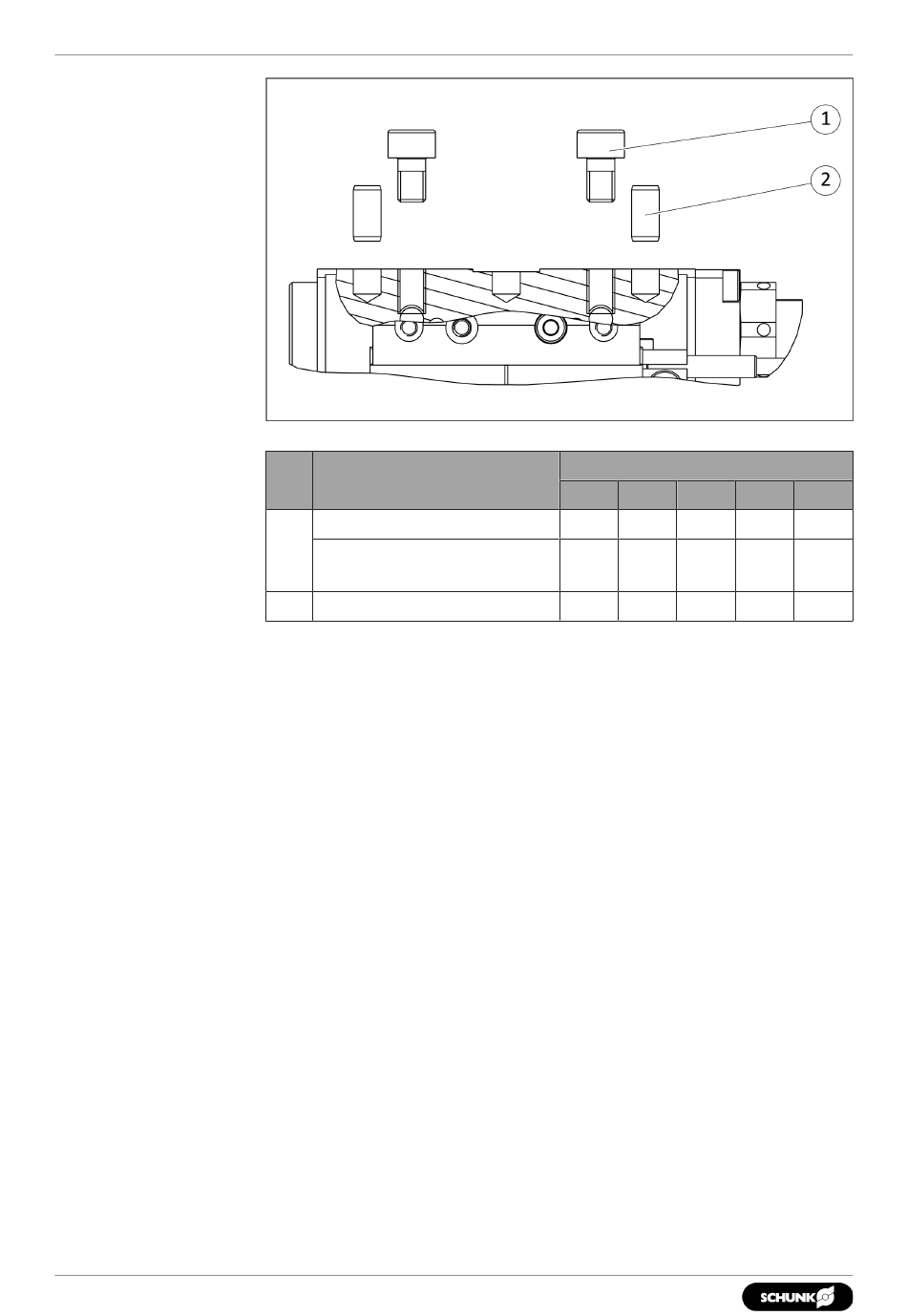

Anschlüsse am Gehäuse
Pos. Befestigung
1
Befestigungsschraube
Max. Einschraubtiefe ab
Anschlagfläche [mm]
2
Zentrierstift
1. Modul über die vorgesehenen Fixierbohrungen fixieren.
2. Modul über die dafür vorgesehenen Befestigungsbohrungen
befestigen.
3. Aufsatzbacken über die dafür vorgesehenen
Befestigungsbohrungen befestigen.
RP / RW / RC
1212 1216 1520 2120 2128
M5
M5
M5
6
6
6
Ø5
Ø5
Ø5
M5
M5
6
6
Ø5
Ø5
