SCHUNK RCG Montage- Und Betriebsanleitung
Rundzellengreifer
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SCHUNK RCG
Inhaltszusammenfassung für SCHUNK RCG

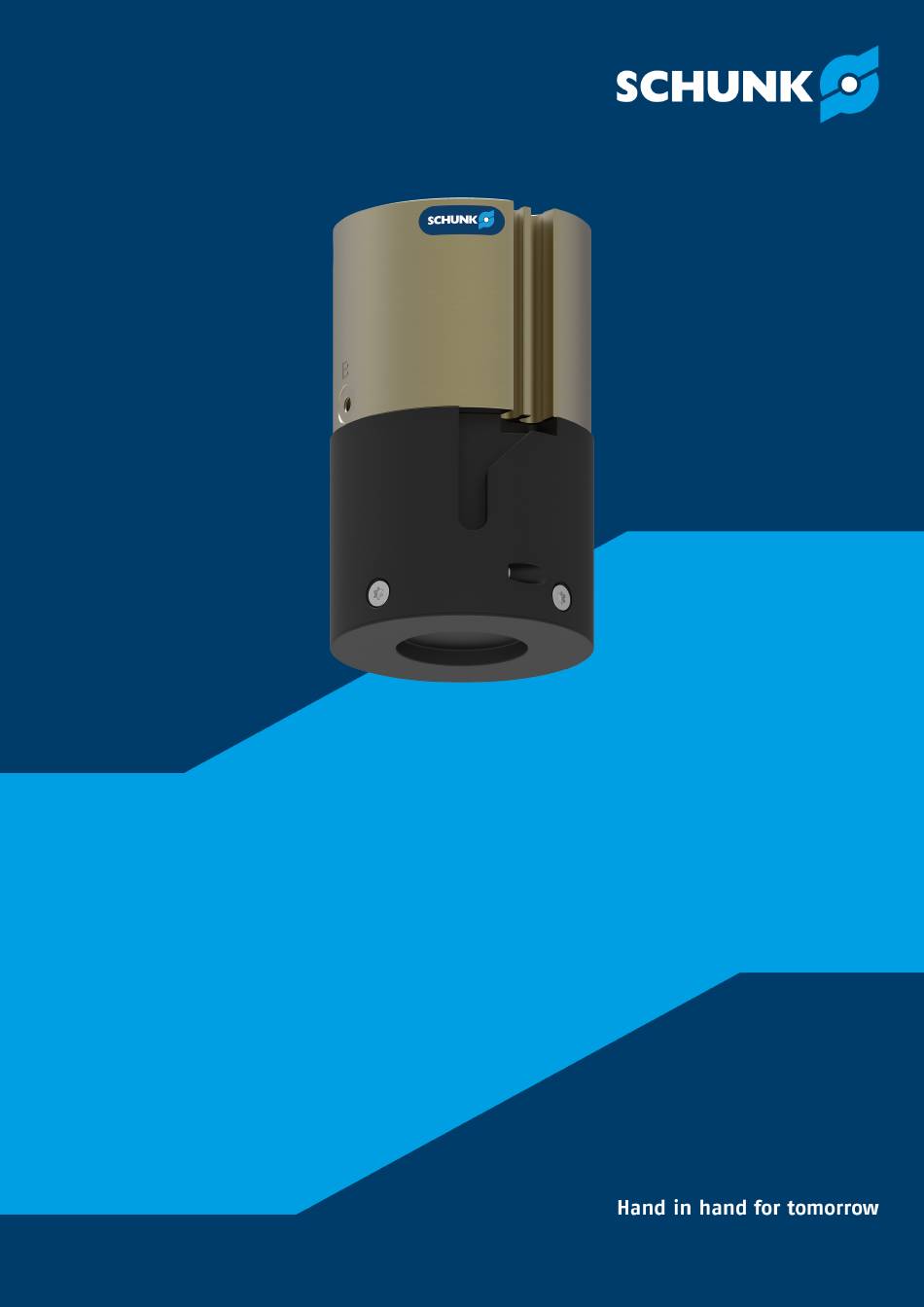

- Seite 1 Montage- und Betriebsanleitung RCG Rundzellengreifer Original Montage- und Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1589045 Auflage: 01.00 | 08.04.2024 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
3.1 Typenschild..................16 3.2 Basisdaten..................17 4 Aufbau und Beschreibung ..............18 4.1 Aufbau....................18 4.2 Beschreibung ..................18 5 Montage .................... 19 5.1 Montieren und anschließen..............19 5.2 Anschlüsse..................20 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... - Seite 4 6.3 Isolierkappe wechseln................31 6.4 Schmierstoffe/Schmierstellen ..............32 7 Demontage und Entsorgung..............33 8 Einbauerklärung .................. 34 9 Information zur RoHS-Richtlinie, REACH-Verordnung und zu besonders besorgniserregenden Inhaltsstoffen (SVHC)..........35 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045...
-
Seite 5: Allgemein
Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 6: Begriffsdefinition
Die Gewährleistung beträgt 12 Monate ab Lieferdatum Werk bei bestimmungsgemäßem Gebrauch unter folgenden Bedingungen: Beachten der vorgeschriebenen Wartungs- und Schmierintervalle Beachten der Umgebungs- und Einsatzbedingungen Werkstückberührende Teile und Verschleißteile sind nicht Bestandteil der Gewährleistung. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 7: Lieferumfang
Komponenten. Für Informationen zum Umfang der Ersatzteilpakete, siehe www.schunk.com > Service. Für dieses Produkt sind folgende Ersatzteilpakete erhältlich: Ersatzteilpaket "Isolierkappe" Baugröße Ident.-Nr. 1581670 Tab.: Ident-Nr. des Ersatzteilpaketes "Isolierkappe" 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 8: Grundlegende Sicherheitshinweise
Verwenden nicht zugelassener Ersatzteile Durch das Verwenden nicht zugelassener Ersatzteile können Gefahren für das Personal entstehen und Beschädigungen oder Fehlfunktionen am Produkt verursacht werden. Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 9: Umgebungs- Und Einsatzbedingungen
Das Servicepersonal des Herstellers ist aufgrund der fachlichen Herstellers Ausbildung, Kenntnisse und Erfahrungen in der Lage, die ihm übertragenen Arbeiten auszuführen und mögliche Gefahren zu erkennen und zu vermeiden. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 10: Persönliche Schutzausrüstung
Das Produkt keinen korrosiven Medien aussetzen. Ausgenommen sind Produkte für spezielle Umgebungsbedingungen. Auftretende Störungen umgehend beseitigen. Die Wartungs- und Pflegehinweise beachten. Gültige Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften für den Einsatzbereich des Produkts beachten. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 11: Transport
Restenergie mehr vorhanden ist. Wenn die Energieversorgung angeschlossen ist, keine Teile von Hand bewegen. Während des Betriebs nicht in die offene Mechanik und in den Bewegungsbereich des Produkts greifen. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 12: Schutz Bei Handhabung Und Montage
Herabfallende und herausschleudernde Bauteile Herabfallende und herausschleudernde Bauteile können zu schweren Verletzungen bis hin zum Tod führen. Durch geeignete Maßnahmen den Gefahrenbereich absichern. Während des Betriebs den Gefahrenbereich nicht betreten. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 13: Schutz Vor Gefährlichen Bewegungen
Potenzialausgleich einbezogen werden. Den Potenzialausgleich nach den einschlägigen Regeln durch eine Elektrofachkraft unter besonderer Berücksichtigung der tatsächlichen Arbeitsumgebungsbedingungen ausführen lassen. Die Wirksamkeit des Potenzialausgleichs durch regelmäßige Sicherheitsmessungen nachweisen lassen. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 14: Hinweise Auf Besondere Gefahren
Während des Betriebs, durch falsche Ansteuerung und bei Ausfall der Energieversorgung können herabfallende und herausschleudernde Gegenstände schwere Verletzungen verursachen. Absicherung im Anwenderprogramm vornehmen. Durch geeignete Maßnahmen den Gefahrenbereich/das Produkt absichern. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... - Seite 15 Produkt seine magnetischen Eigenschaften und kann schwere Verletzungen und Verbrennungen verursachen. Durch geeignete Maßnahmen den Gefahrenbereich absichern. Hitzebeständige Schutzausrüstung tragen. Produkt vor dem Durchführen von Wartungsarbeiten abkühlen lassen. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045...
-
Seite 16: Technische Daten
Code scannen oder Serialnummer im Web eingeben und weitere Produktinformationen erhalten: CAD-Daten, Katalogdatenblätter, Ersatzteilpakete, Softwareupdates u. v. m. Weitere Informationen unter schunk.com/serialisierung Für das Abscannen mit einem Mobiltelefon ist ggf. eine separate App erforderlich. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 17: Basisdaten
Nennspannung optionale Sensorik [VDC] Umgebungs- und Einsatzbedingungen Bezeichnung Wert Umgebungstemperatur [°C] Min. Max. Geräuschemission [dB(A)] ≤ 70 Weitere technische Daten enthält das Katalogdatenblatt. Es gilt jeweils die letzte Fassung. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 18: Aufbau Und Beschreibung
4 Aufbau und Beschreibung 4.1 Aufbau Aufbau Hauptluftanschlüsse Isolierkappe Zentrierungen 4.2 Beschreibung Der Rundzellengreifer RCG ist ein pneumatisch gesteuertes Magnetsystem, mit dem eine Batteriezelle magnetisch aufgenommen und abgelegt werden kann. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 19: Montage
ð Luftanschlüsse (Steckverschraubungen) eindrehen. ODER: Drosselventil anschrauben, um eine ausreichende Drosselung und/oder Dämpfung vornehmen zu können. Produkt mit der Maschine/Anlage verschrauben, [/ 20]. } 5.2.1 ð Gegebenenfalls geeignete Verbindungselemente (Adapterplatten) verwenden. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 20: Anschlüsse
Ø8 Tab.: Abmessungen Befestigungsmaterial * Hinweis: Für die Montage werden zwei Zentrierhülsen benötigt, die Position in den vorhandenen drei Bohrungen ist nicht relevant. Die Zentrierhülsen sind im Beipack enthalten. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 21: Pneumatischer Anschluss
A: Magnet aktiviert, B: Magnet deaktiviert Schlauchloser Direktanschluss a: Magnet aktiviert, b: Magnet deaktiviert Detail, Schlauchloser Direktanschluss: Produkt O-Ring (Im Beipack enthalten.) Anbauteil Baugröße Hauptluftanschlüsse Schlauchloser Direktanschluss Tab.: Gewindedurchmesser der Luftanschlüsse 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 22: Sensoren Montieren
Programmierbarer Magnetschalter MMS 22-PI1 Programmierbarer Magnetschalter MMS 22-PI2 Programmierbarer Magnetschalter MMS-P 22 Sensoren für Werkstückerkennung Induktiver Näherungsschalter IN 30 Baugröße IN 30 MMS 22 MMS 22-PI1 MMS 22-PI2 MMS-P 22 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 23: Induktiven Näherungsschalter In 30 Montieren
Maximales Anzugsdrehmoment beachten. Sensor (1) vorsichtig in die Bohrung (2) bis zum Anschlag einschieben. ACHTUNG! Als Anschlag dient die Isolierkappe (4), diese darf sich nicht aufwölben. Sensor mit Gewindestift (3) fixieren. ð Anzugsdrehmoment: 0.35 Nm 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 24: Magnetschalter Mms 22 Montieren
ODER: Sensor 2 (1) in die Nut (2) in Richtung Gehäusemitte schieben, bis der Sensor 2 (1) schaltet. Sensor 2 (1) mit Gewindestift (3) befestigen. ð Anzugsdrehmoment: max. 10 Ncm Produkt in Position "Magnet deaktiviert" bringen und die Funktion testen. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 25: Programmierbaren Magnetschalter Mms 22-Pi1 Montieren
Maß l1=26 mm zwischen Produktkante und Sensor-Stirnseite einstellen. Sensor 1 (1) mit Gewindestift (3) fixieren. ð Anzugsdrehmoment: max. 10 Ncm Sensor 1 (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. Handlungsschritte für Sensor 2 wiederholen. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... - Seite 26 ð Die optimale Position wird angezeigt. Sensor 2 (1) mit Gewindestift (3) befestigen. ð Anzugsdrehmoment: max. 10 Ncm Teachwerkzeug an den Sensor 2 (1) halten, um die Position zu bestätigen. ð Der Sensor 2 (1) ist eingelernt. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045...
-
Seite 27: Programmierbaren Magnetschalter Mms 22-Pi2 Montieren
ODER: Sensor (1) in die Nut (2) schieben. Maß l1=26 mm zwischen Produktkante und Sensor-Stirnseite einstellen. Sensor (1) mit Gewindestift (3) fixieren. ð Anzugsdrehmoment: max. 10 Ncm Sensor (1) einstellen, siehe Montage- und Betriebsanleitung des Sensors. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 28: Programmierbaren Magnetschalter Mms-P Montieren
ODER: Sensor (1) in die Nut (2) schieben. Maß l1=24 mm zwischen Produktkante und Sensor-Stirnseite einstellen. Sensor (1) mit Gewindestift (3) fixieren. ð Anzugsdrehmoment: max. 10 Ncm Sensor (1) einstellen, siehe Montage- und Betriebsanleitung des Sensors. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 29: Wartung
Die Dichtungen sind im Dichtsatz enthalten. [/ 7]. } 1.4.1 Isolierkappe wechseln, } 6.3 [/ 31]. 6.2 Dichtungen wechseln Energieversorgung abschalten und gegen Wiedereinschalten sichern. Sicherstellen, dass im System keine Restenergie mehr vorhanden ist. Druckluftleitungen entfernen. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... - Seite 30 Alle Teile gründlich reinigen und auf Beschädigungen prüfen. Neue Dichtungen (5), (6), (8) mit Schmierstoff behandeln (} 6.4 [/ 32]) und montieren. Zylinderkolben (7) auf Bolzen des Kolbens (2) stecken und an der vorher angebrachten Markierung ausrichten. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045...
-
Seite 31: Isolierkappe Wechseln
Isolierkappe wechseln Schrauben (2) aus Abdeckgehäuse (3) entfernen. Isolierkappe (1) entfernen. Neue Isolierkappe auf Abdeckgehäuse (3) auflegen. Die Isolierkappe muss plan aufliegen. Mittelfeste Schraubensicherung auf Schrauben (2) auftragen. Schrauben (2) in Abdeckgehäuse (3) schrauben und handfest anziehen. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 32: Schmierstoffe/Schmierstellen
Details zu den SCHUNK Schmierstoffbezeichnungen sind unter schunk.com/lubricants verfügbar. Das Produkt enthält standardmäßig lebensmittelkonforme Schmierstoffe. Die Anforderungen der Norm EN 1672-2:2020 werden nicht vollumfänglich erfüllt. HINWEIS Verunreinigten lebensmittelkonformen Schmierstoff wechseln. Sicherheitsdatenblatt des Schmierstoffherstellers beachten. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 33: Demontage Und Entsorgung
Gesamte Energieversorgung vom Produkt trennen, evtl. gespeicherte Restenergien entladen. Eventuell vorhandene Schmiermittel entfernen und umweltgerecht entsorgen. Bestandteile des Produkts nach den örtlichen Vorschriften dem Recycling oder der ordnungsgemäßen Entsorgung zuführen. 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 34: Einbauerklärung
Anhang VII, Teil B wurden erstellt. Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Stefanie Walter, Adresse: siehe Adresse des Herstellers Lauffen/Neckar, April 2024 Dr.-Ing. Manuel Baumeister, Head of Systems Engineering, Technology & Innovation 01.00 | RCG | Montage- und Betriebsanleitung | de | 1589045... -
Seite 35: Information Zur Rohs-Richtlinie, Reach-Verordnung Und Zu Besonders Besorgniserregenden Inhaltsstoffen (Svhc)
Erweiterung 2015/863/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)“ als „ortsfeste Großanlagen“ oder als „ortsfeste industrielle Großwerkzeuge“ eingestuft oder erfüllen ihre bestimmungsgemäße Funktion nur als Teil einer/eines solchen. Damit fallen Produkte von SCHUNK zum gegenwärtigen Zeitpunkt nicht in den Geltungsbereich der Richtlinie. REACH-Verordnung Produkte von SCHUNK entsprechen uneingeschränkt den Regelungen der... - Seite 36 SCHUNK SE & Co. KG Spanntechnik | Greiftechnik | Automatisierungstechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
