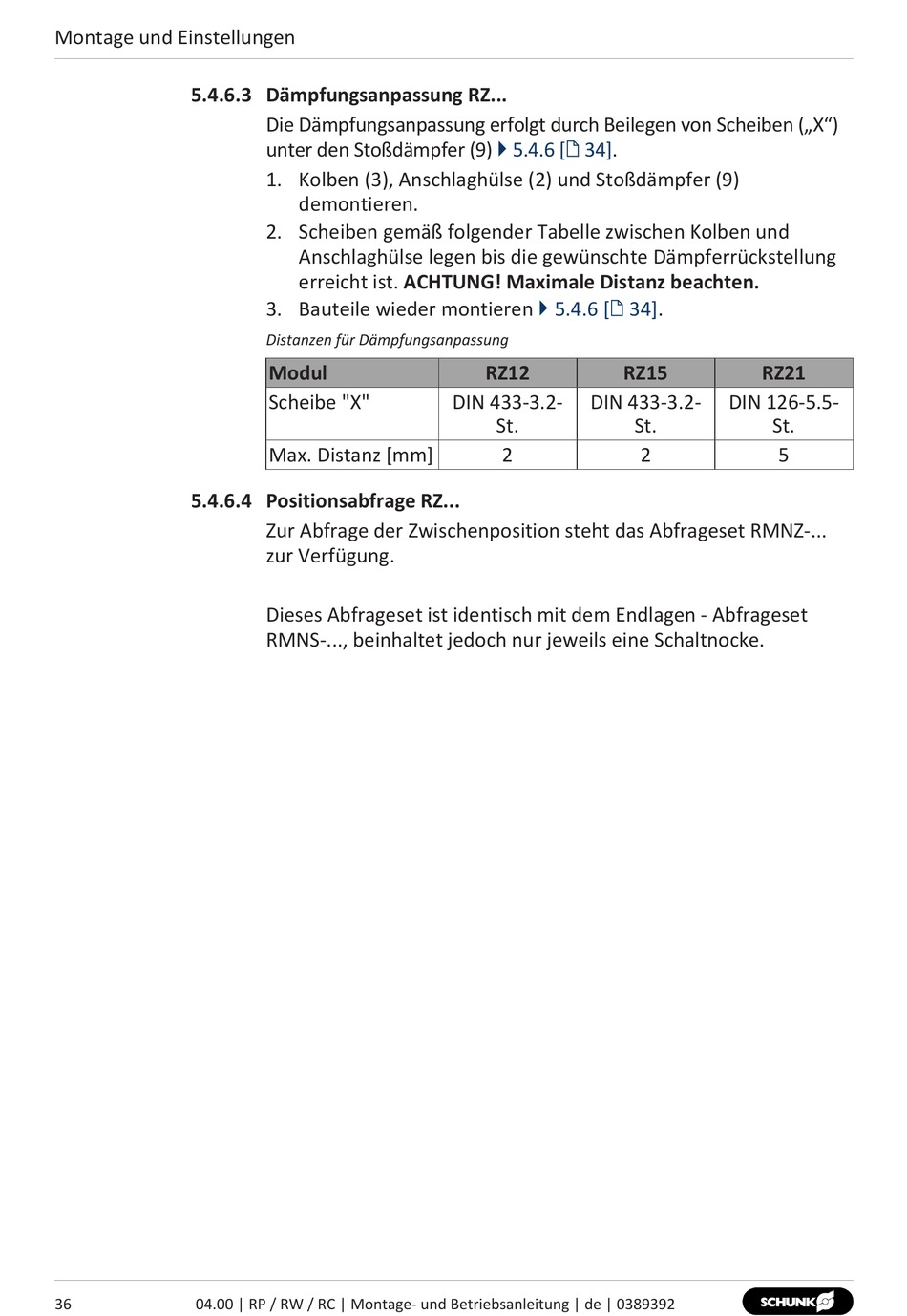

5.4.6.3 Dämpfungsanpassung RZ...
5.4.6.4 Positionsabfrage RZ...
36
04.00 | RP / RW / RC | Montage- und Betriebsanleitung | de | 0389392
Die Dämpfungsanpassung erfolgt durch Beilegen von Scheiben („X")
unter den Stoßdämpfer (9)
1. Kolben (3), Anschlaghülse (2) und Stoßdämpfer (9)
demontieren.
2. Scheiben gemäß folgender Tabelle zwischen Kolben und
Anschlaghülse legen bis die gewünschte Dämpferrückstellung
erreicht ist. ACHTUNG! Maximale Distanz beachten.
3. Bauteile wieder montieren
Distanzen für Dämpfungsanpassung
Modul
Scheibe "X"
Max. Distanz [mm]
Zur Abfrage der Zwischenposition steht das Abfrageset RMNZ-...
zur Verfügung.
Dieses Abfrageset ist identisch mit dem Endlagen - Abfrageset
RMNS-..., beinhaltet jedoch nur jeweils eine Schaltnocke.
} 5.4.6
[/ 34].
} 5.4.6
[/ 34].
RZ12
DIN 433-3.2-
DIN 433-3.2-
St.
2
RZ15
RZ21
DIN 126-5.5-
St.
St.
2
5
