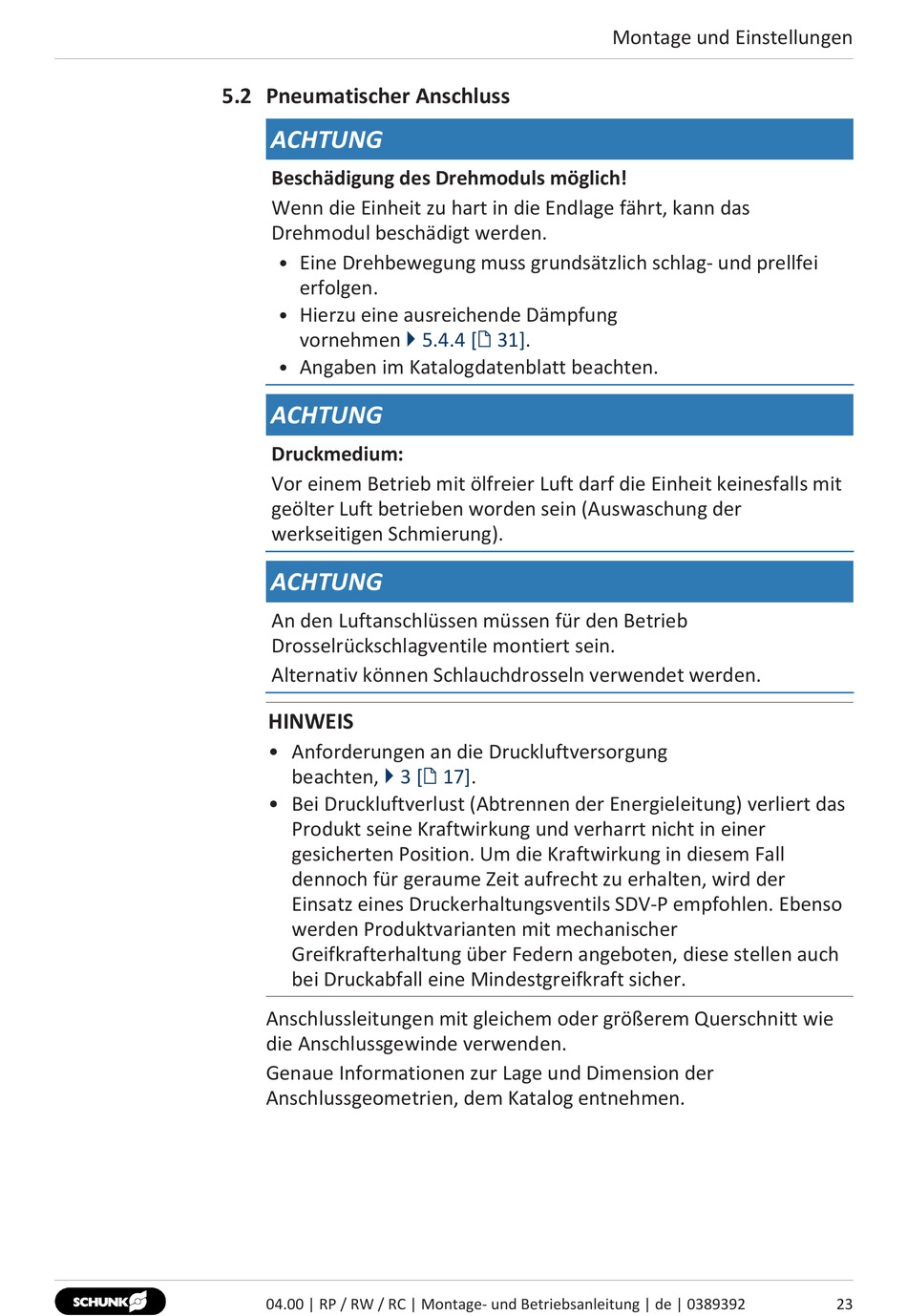

5.2 Pneumatischer Anschluss

ACHTUNG
Beschädigung des Drehmoduls möglich!
Wenn die Einheit zu hart in die Endlage fährt, kann das
Drehmodul beschädigt werden.
Eine Drehbewegung muss grundsätzlich schlag- und prellfei
•
erfolgen.
Hierzu eine ausreichende Dämpfung
•
vornehmen
Angaben im Katalogdatenblatt beachten.
•
ACHTUNG
Druckmedium:
Vor einem Betrieb mit ölfreier Luft darf die Einheit keinesfalls mit
geölter Luft betrieben worden sein (Auswaschung der
werkseitigen Schmierung).
ACHTUNG
An den Luftanschlüssen müssen für den Betrieb
Drosselrückschlagventile montiert sein.
Alternativ können Schlauchdrosseln verwendet werden.
HINWEIS
• Anforderungen an die Druckluftversorgung
} 3
beachten,
• Bei Druckluftverlust (Abtrennen der Energieleitung) verliert das
Produkt seine Kraftwirkung und verharrt nicht in einer
gesicherten Position. Um die Kraftwirkung in diesem Fall
dennoch für geraume Zeit aufrecht zu erhalten, wird der
Einsatz eines Druckerhaltungsventils SDV-P empfohlen. Ebenso
werden Produktvarianten mit mechanischer
Greifkrafterhaltung über Federn angeboten, diese stellen auch
bei Druckabfall eine Mindestgreifkraft sicher.
Anschlussleitungen mit gleichem oder größerem Querschnitt wie
die Anschlussgewinde verwenden.
Genaue Informationen zur Lage und Dimension der
Anschlussgeometrien, dem Katalog entnehmen.
04.00 | RP / RW / RC | Montage- und Betriebsanleitung | de | 0389392
} 5.4.4
[/ 31].
[/ 17].
Montage und Einstellungen
23
