Montage und Einstellungen

5.3.4 Endlagen - Abfrage

Montage der
Endstellungsabfrage
Einstellen der
Abfrage
28 04.00 | RP / RW / RC | Montage- und Betriebsanleitung | de | 0389392
Zur Abfrage der Endlagen stehen standardisierte Abfragesets zum
direkten Anbau zur Verfügung.
Der Einbau von bis zu vier Abfragesets ist bei den Typen GMW/P/C
16, GMW/P/C 20, und GMW/P/C 28 möglich, wodurch vier
Greiferbackenpositionen abgefragt werden können.
Beim Typ GMW/P/C 12 können nur zwei Abfragesets montiert
werden.
Abgefragt wird die durchgehende Kolbenstange in der
Antriebseinheit GMA
Näherungsschalter - Abfrageset: GMNS-...
Im Lieferumfang des Abfragesets ist enthalten:
• 1x Halteplatte
• 1x Näherungsschalter
• 1x Anschlusskabel

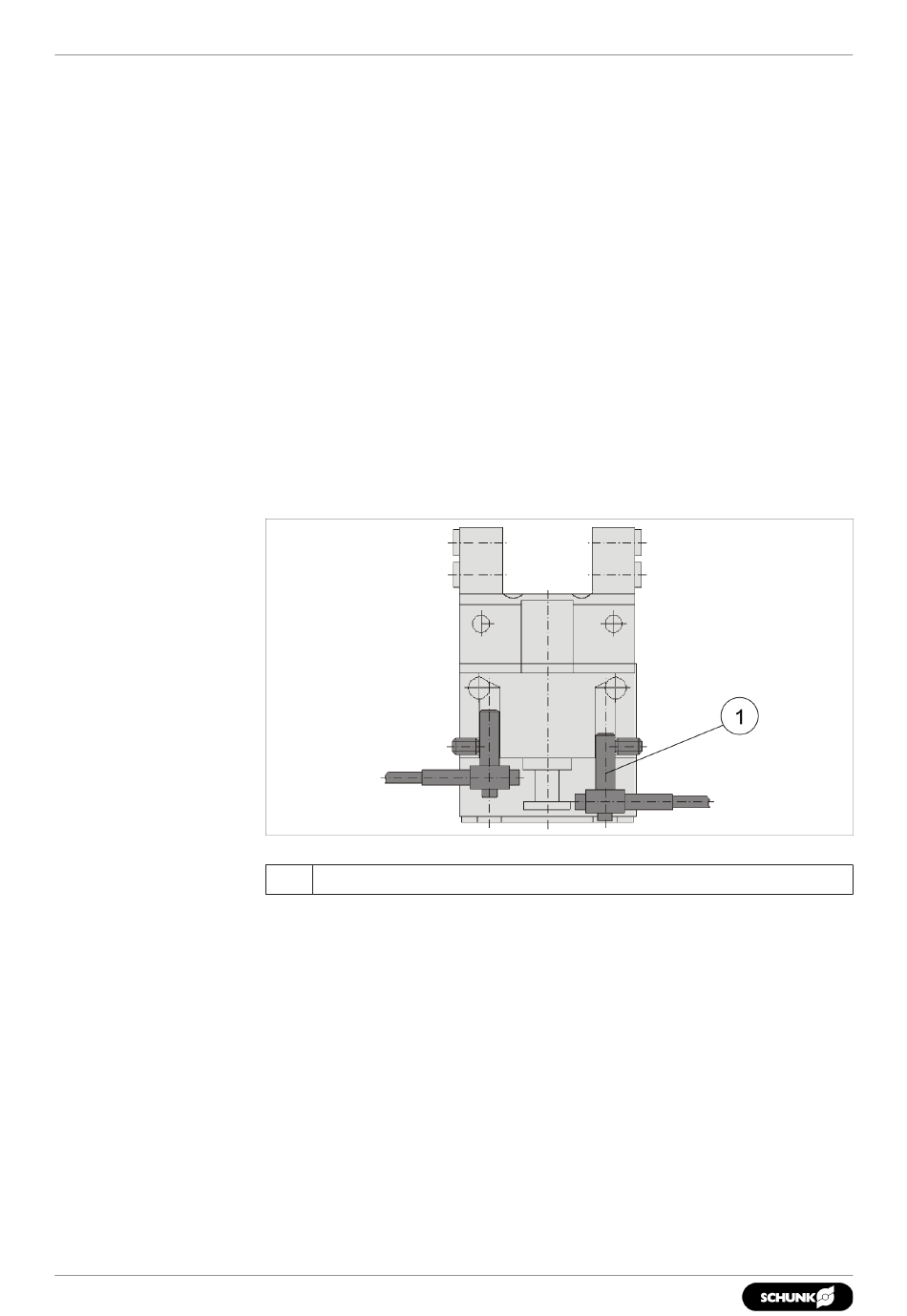

Position der Näherungsschalter exemplarisch an GMW analog an GMC und GMP
1 Näherungsschalter (GMNS - ...)
1. Deckel der Antriebseinheit oder ggf. die Greifkrafterhaltung
demontieren.
2. Haltestück in die Antriebseinheit schieben.
3. Deckel der Antriebseinheit oder ggf. die Greifkrafterhaltung
wieder montieren.
4. Sensor in das Haltestück schieben und mit der Fixierschraube
im Haltestück klemmen. Diese ist auch bei montiertem Deckel
bzw. montierter Greifkrafterhaltung zugänglich.
1. Klemmschraube in der Antriebseinheit lösen.
2. Sensor über das Haltestück einstellen.
3. Sensor über die Klemmschraube wieder fixieren.
