5.4.5 Endlagen Abfrage

Anbau / Einstellung
Magnetsensoren
MMS
32 04.00 | RP / RW / RC | Montage- und Betriebsanleitung | de | 0389392
Für die Endlagen - Abfrage sind 2 Optionen erhältlich:
• Durch Magnetsensoren MMS
• Durch Induktive Sensoren über standardisierte Abfragesets
Mit dem Sensor MMS wird der im Kolben integrierte Magnet
abgefragt.
ACHTUNG
Sachschaden durch falsches Anzugsdrehmoment!
Wenn der Gewindestift mit einem falschen Anzugsdrehmoment
festgezogen wird, kann das Produkt beschädigt werden.
Maximales Anzugsdrehmoment von 10 Ncm beachten.
•

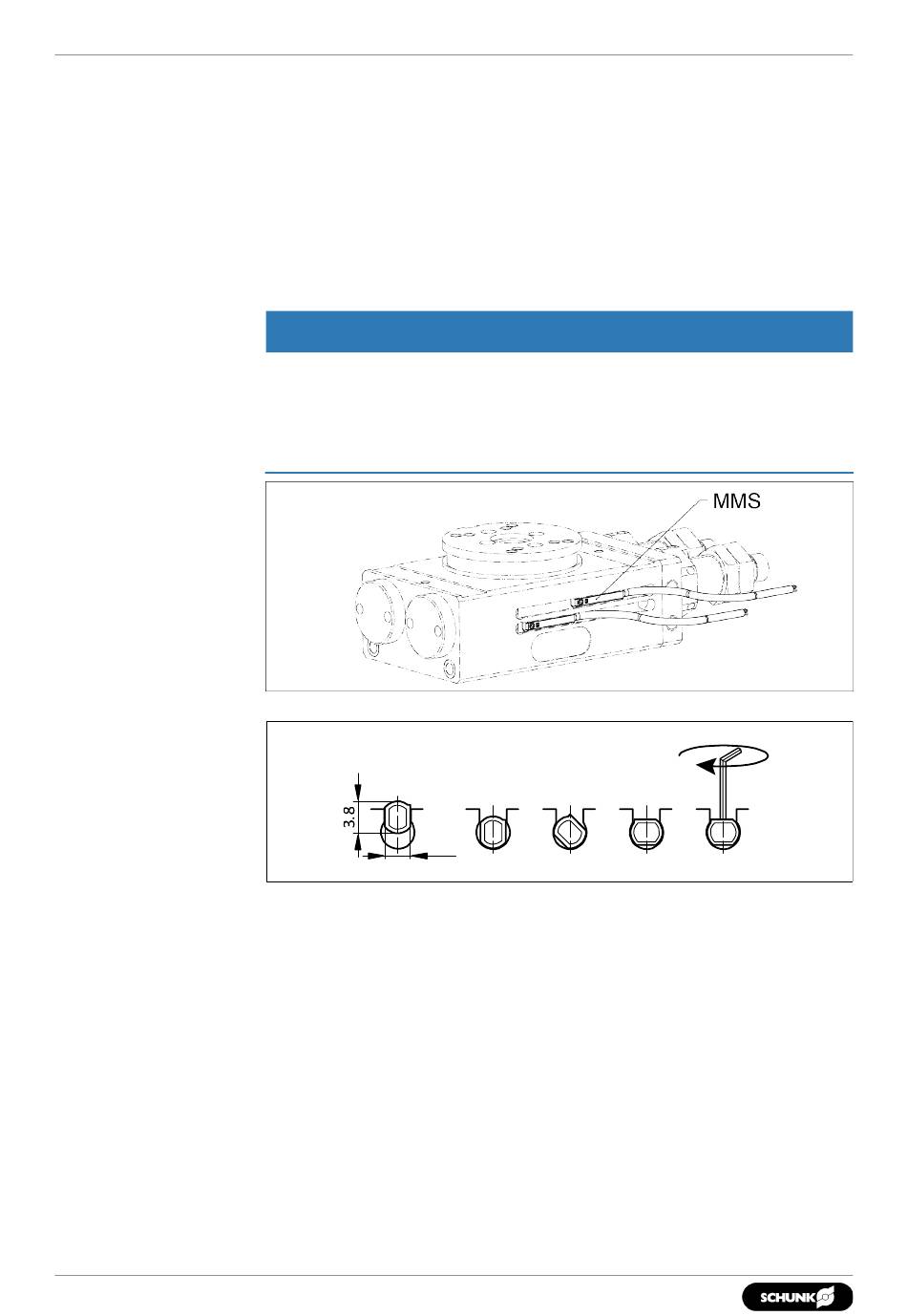

Anbau Sensor MMS
3.0
Zur Abfrage der beiden Endpositionen wird jeweils 1 Sensor
verbaut.
Kolben steht in jeweiliger Endposition.
■
1. Sensor in die Nut eindrehen.
2. Sensor in der Nut verschieben, bis Signal am Ausgang
vorhanden ist.
3. Durch anziehen des Gewindestift mit Sechskantschlüssel, den
Magnetschalter in dieser Stellung fixieren.
4. Vorgang bei Bedarf mit zweitem Sensor und entgegengesetzter
Kolbenposition wiederholen.
Max.
10 Ncm
