5.4.6 Zwischenanschlag RZ12/15/21

34 04.00 | RP / RW / RC | Montage- und Betriebsanleitung | de | 0389392
Zwischenanschläge sind Zusatzmodule für Flachschwenkeinheiten
und stehen für die Baugrößen RM-F 12, RM-F 15 und RM-F 21 zur
Verfügung.
Die Zwischenposition ist über den kompletten Schwenkbereich der
Flachschwenkeinheit stufenlos einstellbar.

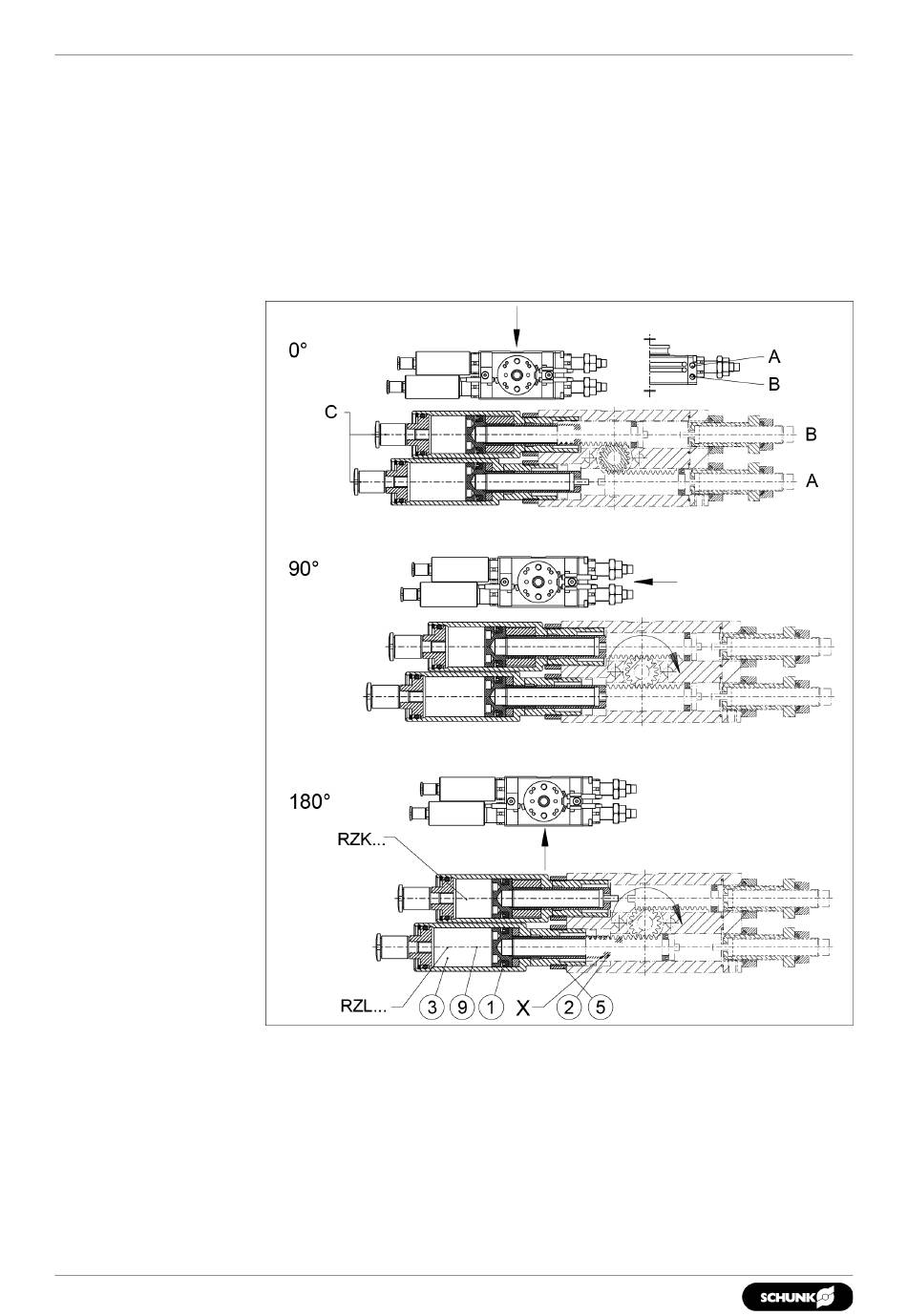

Im Auslieferungszustand ist der Zwischenanschlag wie dargestellt
montiert.
Zwischenanschlag
Die Anschlagkolben RZL... und RZK... dienen als Anschlag und zum
spielfreien Verspannen der Zwischenposition.
• Für Zwischenposition 0°-90° Anschlagkolben RZK... und RZL...
wie dargestellt.
• Für Zwischenposition 90°-180° Anschlagkolben RZK... und RZL...
vertauschen.
