Akkuspannung 3,5V überschritten hat. Erst danach ist der Aufbau einer GSM-Verbindung wieder möglich
und das Gerät nimmt den Normalbetrieb wieder auf.
Bei Verwendung einer externen Versorgungs- bzw. Ladespannung (V IN) kümmert sich die Laderegelung
darum, dass der Akku der Power Supply Unit geladen wird. Dabei sind die folgenden Betriebszustände
möglich:
Energiesparmodus aktiv (d.h. Device Logic inaktiv) oder kein Device Logic installiert:
l
Die Laderegelung versucht den Akku auf 3,8V zu laden bzw. die Spannung auf diesem Pegel zu
halten.
Device Logic aktiv aber die Laderegelung wurde nicht mittels der Funktion "PM_SetChargingMode"
l
konfiguriert:
Sinkt der Ladezustand (State of Charge) des Akkus der Power Supply Unit unter 50%, wird die
Laderegelung aktiviert und der Akku bis zur Maximalspannung geladen. Danach wird die
Laderegelung wieder deaktiviert. Dies dient der Optimierung der Lebensdauer des Akkus.
Device Logic aktiv und die Laderegelung wurde durch die Device Logic konfiguriert:
l
Die Funktionsweise der Laderegelung kann mittels der Funktion "PM_SetChargingMode" konfiguriert
werden. Es stehen 3 Optionen zur Wahl:
PM_CHARGING_OFF: Laderegelung deaktiviert
l
PM_CHARGING_NORMAL: Sinkt der Ladezustand (State of Charge) des Akkus der Power
l
Supply Unit unter 50%, wird die Laderegelung aktiviert und der Akku bis zur Maximalspannung
geladen. Danach wird die Laderegelung wieder deaktiviert. Dies dient der Optimierung der
Lebensdauer des Akkus.
PM_CHARGING_SOLAR: Liegt die Versorgungs- bzw. Ladespannung V IN über 16V wird der
l
Akku der Power Supply Unit bis zur Maximalspannung geladen. Danach bleibt die
Laderegelung für 12h deaktiviert, es sei denn, der Ladezustand (State of Charge) des Akkus der
Power Supply Unit sinkt unter 95%. Diese Ladestrategie wird empfohlen, wenn ein Solarfeld
zum Laden des Akkus verwendet wird.
Zusätzlich erforderliche Informationen wie z.B. Maximalspannung und Umgebungstemperatur bei der eine
Wiederaufladung zulässig ist, liest die Laderegelung direkt aus dem Speicher der Power Supply Unit. Für
beide Ladestrategien gilt, dass nur geladen wird, wenn die Umgebungstemperatur den zulässigen Bereich
der Ladetemperatur nicht verletzt. Die zulässige Ladetemperatur entnehmen Sie dem Fact Sheet der
jeweiligen Power Supply Unit. Eine Übersicht über die Temperaturbereiche der Power Supply Units finden
Sie im Kapitel "Power Supply Units" auf Seite 284.
7.6.11 Technische Details zur Energieversorgung

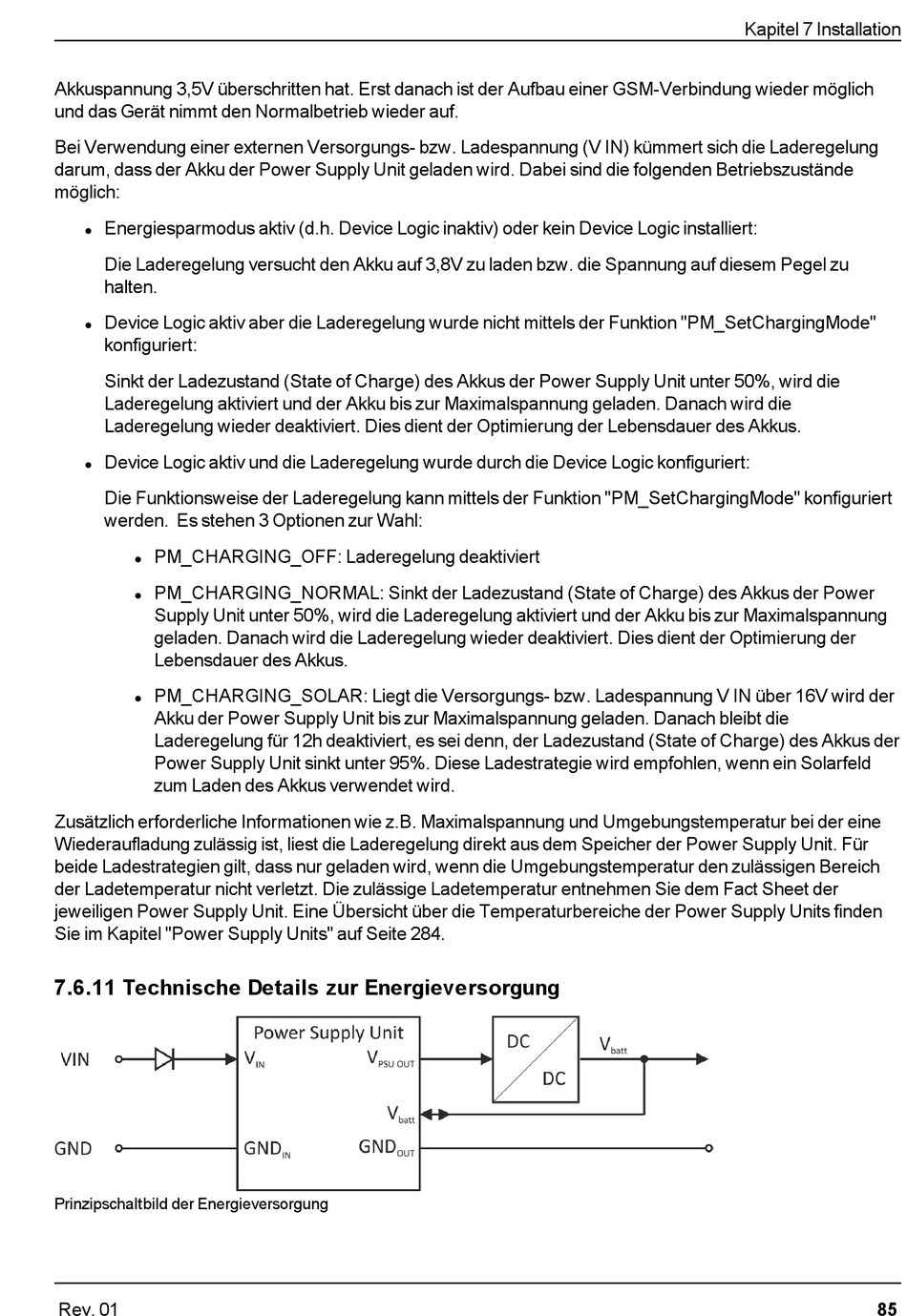

Prinzipschaltbild der Energieversorgung
Rev. 01
Kapitel 7 Installation
85
