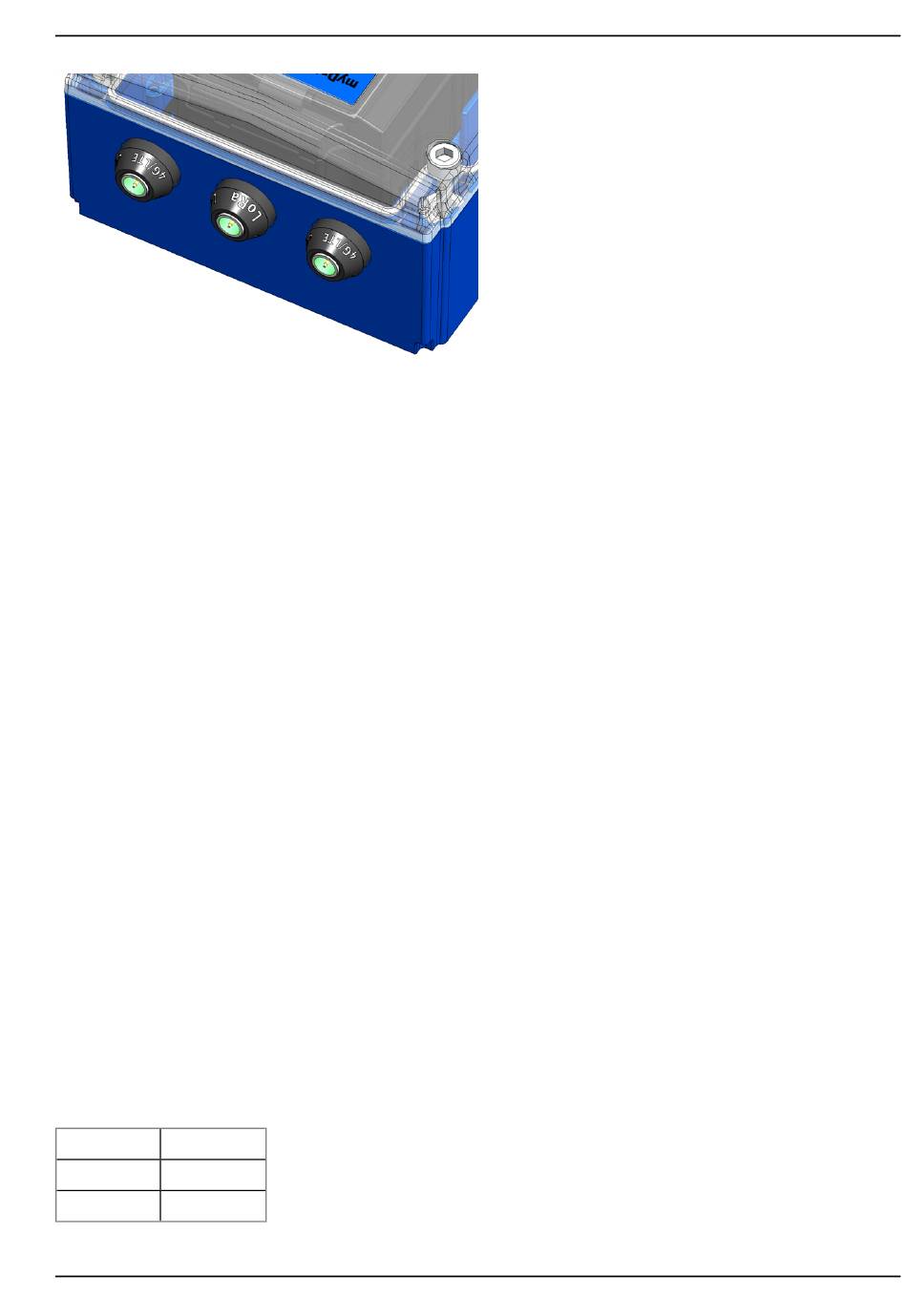

Antennenanschlüsse des myDatalogEASY IoT (z.B. myDatalogEASY IoT 2G/4G EU mit "Featureaktivierung LPWAN ")
Die Standardantenne (Portable Antenne Multi Band FME-F , 206.826) wird direkt am Antennenstecker
(siehe "Übersicht" auf Seite 26) des myDatalogEASY IoT angebracht. Im Falle einer niedrigen
Funksignalstärke können Sie die Flachantenne Smart Disc Multi Band FME-F 2m (300629) verwenden.
Wenn die Entfernung zwischen der Lage der Antenne und dem myDatalogEASY IoT zu groß ist, können Sie
eine 5m Antennenverlängerung FME-F/FME-M 5m (206.805) verwenden.
1. Stellen Sie sicher, dass der myDatalogEASY IoT spannungslos ist.
2. Verbinden Sie, falls Sie eine Antennenverlängerung benötigen, diese zuerst mit der Antenne.
3. Verbinden Sie die Antennenverlägerung bzw. die Antenne direkt mit dem Antennenanschluss des
myDatalogEASY IoT (siehe "Übersicht" auf Seite 26).
Wichtiger Hinweis: Vermeiden Sie zu starke Krafteinwirkung beim Festziehen der Antenne.
Benutzen Sie kein Werkzeug zum Festziehen der Antennen bzw. Antennenverlängerung,
sondern ziehen Sie die Antenne mit der Hand fest.
4. Stellen Sie die Spannungsversorgung des myDatalogEASY IoT wieder her.
Der folgende Schritt ist nicht zwingend erforderlich.
5. Überprüfen Sie, ob die Verbindung zum myDatanet-Server korrekt funktioniert hat (siehe
"Kommunikation mit dem Gerät testen" auf Seite 92).
7.6.3 Technische Details zu den Universaleingängen
Hinweis: Die Universaleingänge 3 und 4 stehen nur zur Verfügung, wenn die RS485-Schnittstelle
nicht genutzt wird.
Hinweis: Die Universaleingänge sind galvanisch nicht getrennt.
7.6.3.1 0/4...20mA Modus
Hinweis: Über 23,96mA wird der betroffene Eingang hochohmig (Sicherheitsabschaltung, um Schäden am
Universaleingang zu vermeiden).
Auflösung
6,3µA
I
23,96mA
max
Bürde
96Ω
Rev. 01
Kapitel 7 Installation
77
