7.4.1 Wandmontage
Die für die Wandmontage erforderlichen Montagelaschen sind im Lieferumfang des myDatalogEASY IoT
enthalten.

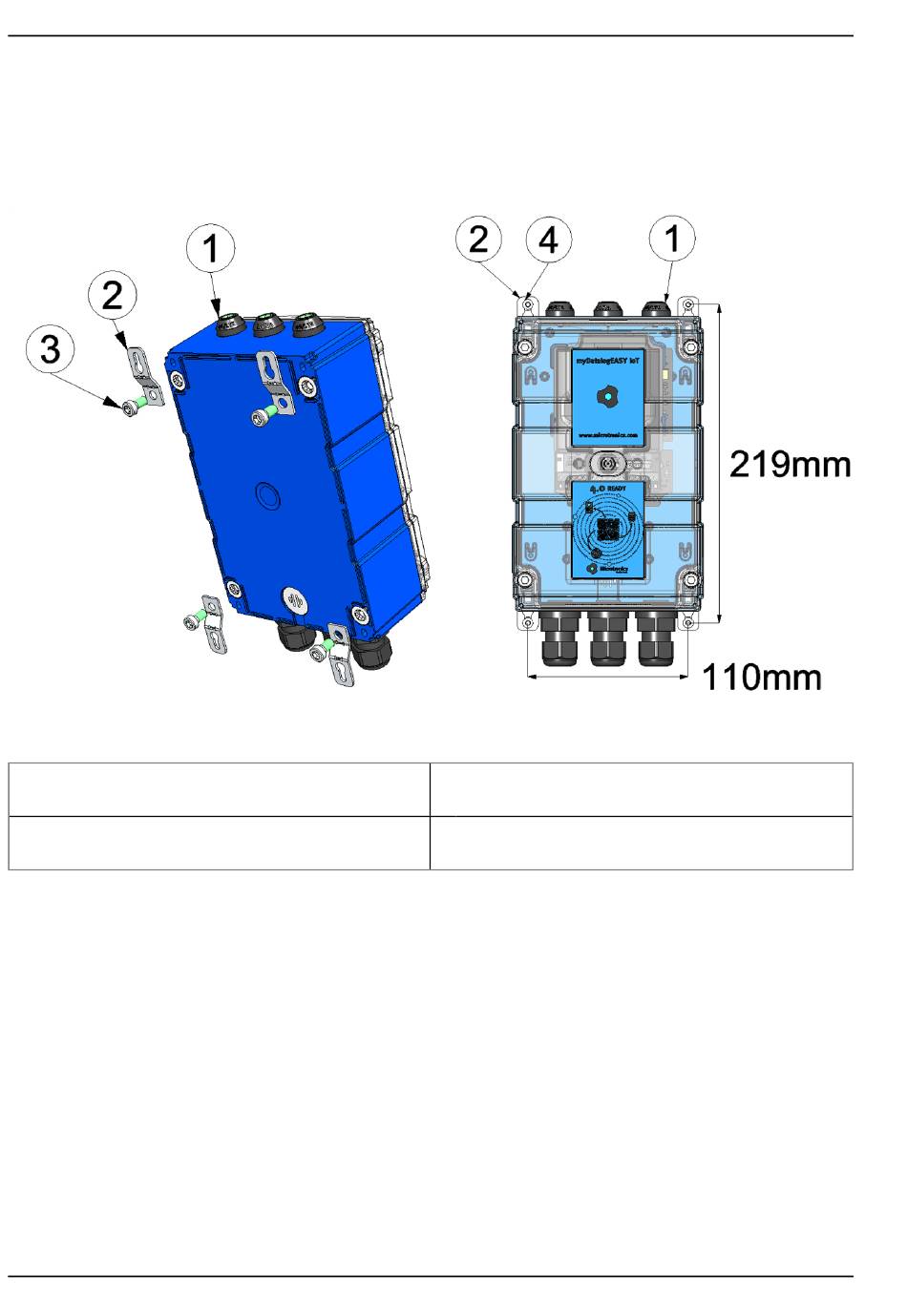

Wandmontage Schritt 1
1 myDatalogEASY IoT
2 Montagelasche (im Lieferumfang des
myDatalogEASY IoT enthalten)
1. Befestigen Sie zuerst die Montagelaschen (2) mittels der im Lieferumfang enthaltenen Schrauben (3)
am myDatalogEASY IoT (siehe "Wandmontage Schritt 1" auf Seite 70).
2. Bohren Sie die vier Löcher für die Montage entsprechend der in der Abbildung "Wandmontage Schritt
2" auf Seite 70 angegebenen Bemaßung. Die Durchmesser richten sich nach den verwendeten
Schrauben und eventuell erforderlichen Dübeln.
3. Falls erforderlich, stecken Sie zuerst in jedes der vier gebohrten Löcher einen Dübel, bevor Sie den
myDatalogEASY IoT mit montierten Montagelaschen (2) an die Wand schrauben (siehe
"Wandmontage Schritt 2" auf Seite 70).
70
Wandmontage Schritt 2
3 Innensechskantschraube M6x12 (im
Lieferumfang des myDatalogEASY IoT enthalten)
4 Schraube (max. Durchmesser: 4mm)
Rev. 01
