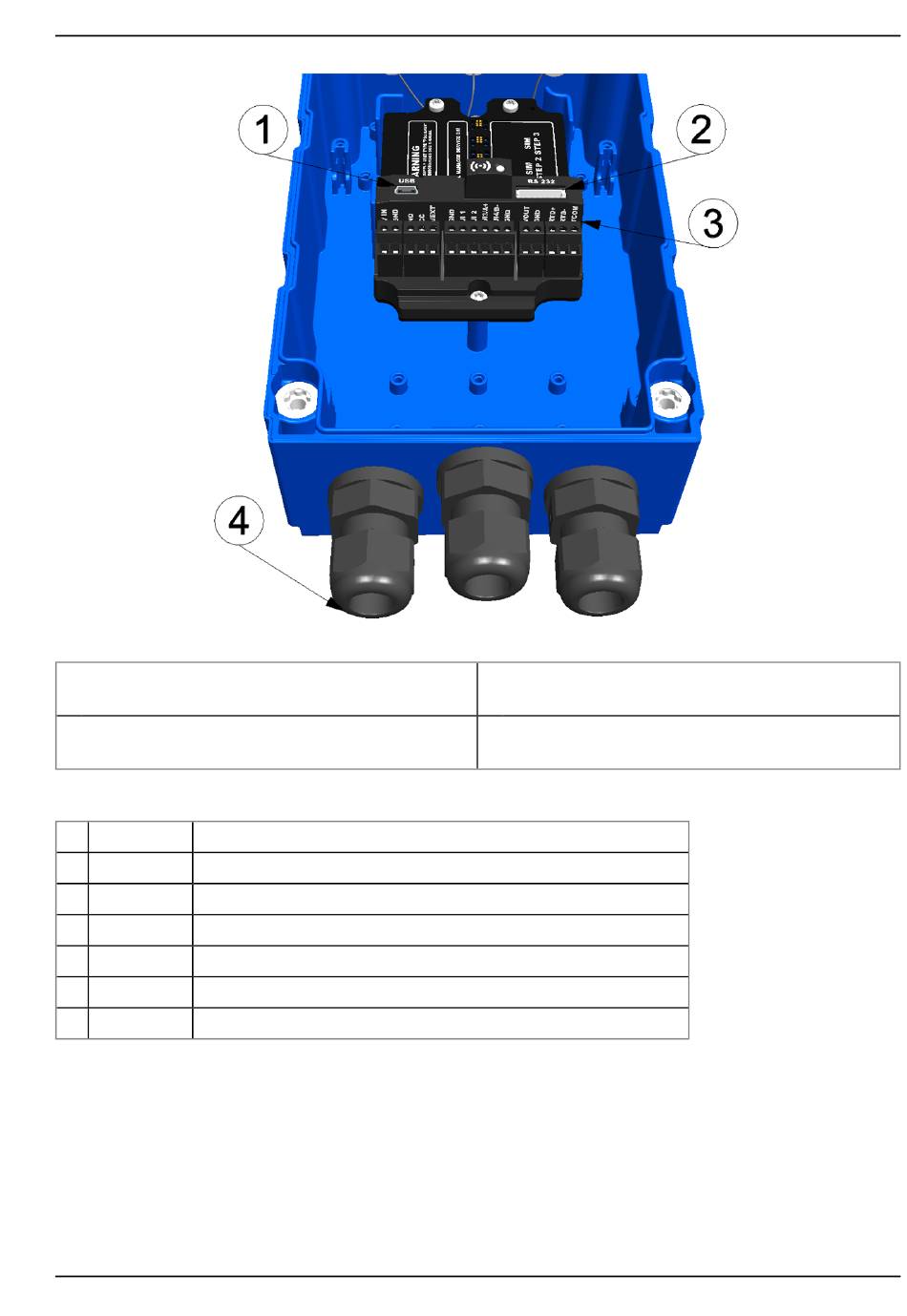

Anschluss der Sensoren und der Versorgung (Ansicht ohne Power Supply Unit)
1 Mini-B USB (nur für Debug und Device Logic
Update)
2 RS232-Schnittstelle (7pol. JST-Stecker)
Belegung der RS232-Schnittstelle
1
SHIELD
Kabelschirmung
2
GND
Masse
3
RTS
RTS Leitung der RS232-Schnittstelle
4
CTS
CTS Leitung der RS232-Schnittstelle
5
RXD
RXD Leitung der RS232-Schnittstelle
6
TXD
TXD Leitung der RS232-Schnittstelle
7
VEXT
schaltbare Sensorversorgung (3,3V )
RS232
Rev. 01
3 Hauptklemmleiste (Unterteilt in 2x 2pol., 2x 3pol.,
1x 6pol.)
4 Kabelverschraubung (5-10mm
Kabeldurchmesser)
Kapitel 7 Installation
73
