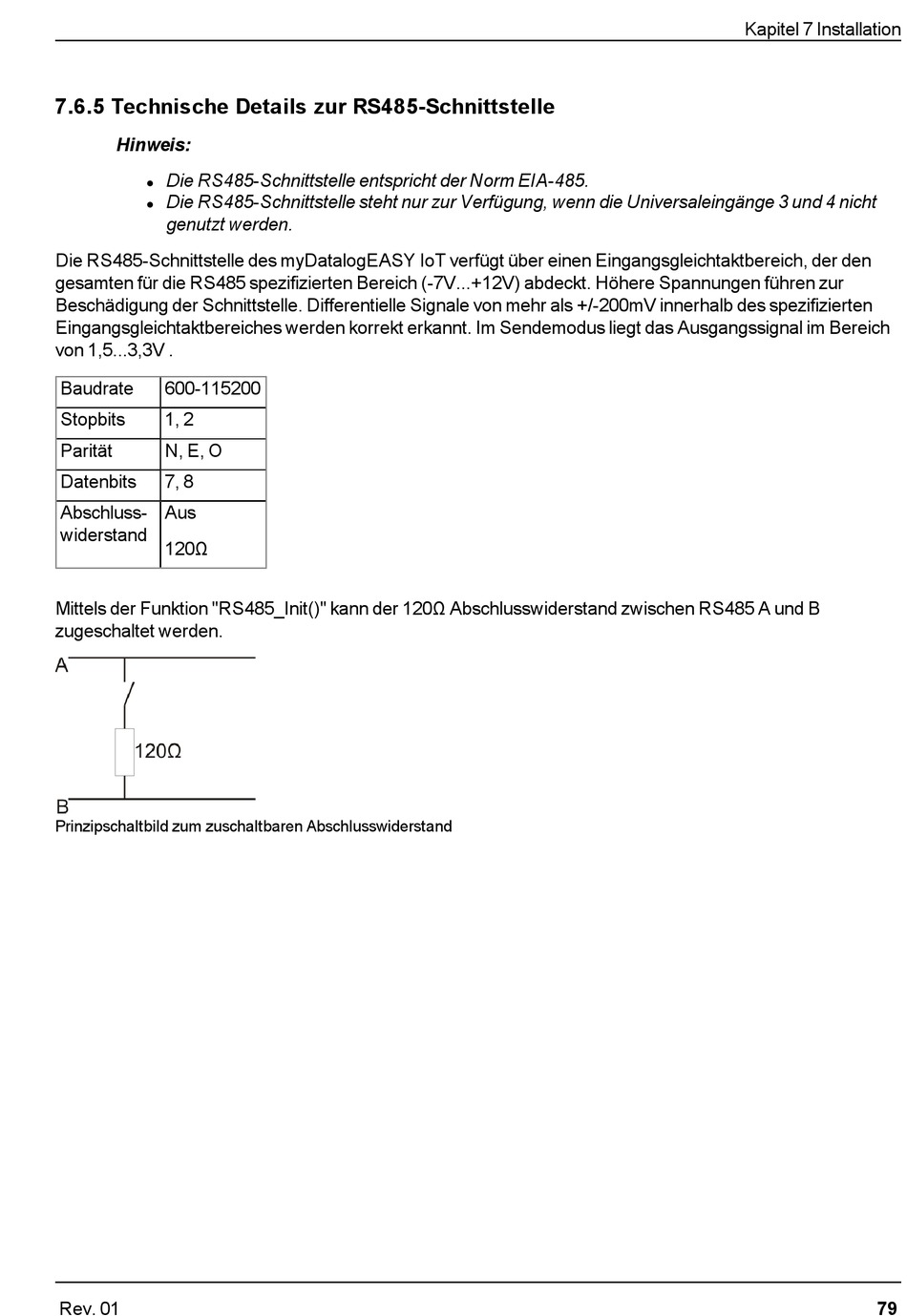

7.6.5 Technische Details zur RS485-Schnittstelle
Hinweis:
Die RS485-Schnittstelle entspricht der Norm EIA-485.
l
Die RS485-Schnittstelle steht nur zur Verfügung, wenn die Universaleingänge 3 und 4 nicht
l
genutzt werden.
Die RS485-Schnittstelle des myDatalogEASY IoT verfügt über einen Eingangsgleichtaktbereich, der den
gesamten für die RS485 spezifizierten Bereich (-7V...+12V) abdeckt. Höhere Spannungen führen zur
Beschädigung der Schnittstelle. Differentielle Signale von mehr als +/-200mV innerhalb des spezifizierten
Eingangsgleichtaktbereiches werden korrekt erkannt. Im Sendemodus liegt das Ausgangssignal im Bereich
von 1,5...3,3V .
Baudrate
600-115200
Stopbits
1, 2
Parität
N, E, O
Datenbits
7, 8
Abschluss-
Aus
widerstand
120Ω
Mittels der Funktion "RS485_Init()" kann der 120Ω Abschlusswiderstand zwischen RS485 A und B
zugeschaltet werden.
Prinzipschaltbild zum zuschaltbaren Abschlusswiderstand
