4. Fädeln Sie die Anschlusskabel Ihrer Sensoren, Aktoren und gegebenenfalls der Versorgungs- bzw.
Ladespannung zuerst entsprechend der folgenden Abbildung durch eine der Kabelverschraubungen
und anschließend durch eines der Löcher im myDatalogEASY IoT Basisteil. Verbinden Sie
anschließend die Kabel wie im Kapitel "Anschluss der Sensoren, der Aktoren und der Versorgung" auf
Seite 72 mit den Anschlusssteckern. Je nachdem wie flexibel die Kabel sind, kann es von Vorteil sein,
diese zuerst mit den Anschlusssteckern zu verbinden bevor die Anschlussstecker in den
myDatalogEASY IoT Basisteil eingesetzt werden.
Wichtiger Hinweis: Um die Dichtheit des Gehäuses nicht zu gefährden, dürfen Sie nur je ein
einziges Kabel durch die Kabelverschraubungen fädeln.

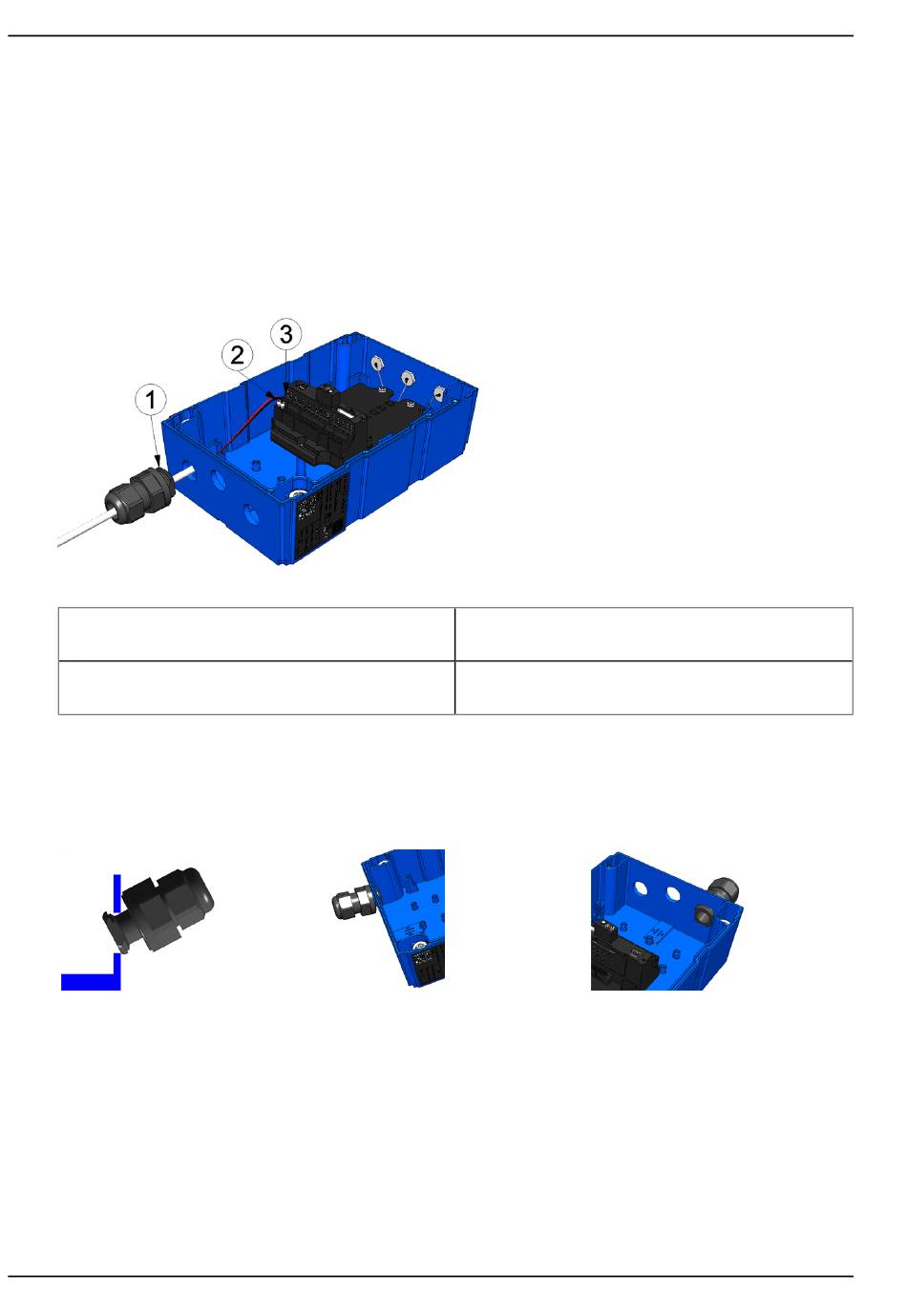

Einfädeln der Anschlusskabel
1 Kabelverschraubung (5-10mm
Kabeldurchmesser)
2 Anschlusskabel eines Sensors, Aktors oder
der Versorgungs- bzw. Ladespannung
5. Fädeln Sie den Rasthaken den folgenden Abbildungen entsprechend mit der Seite, an der sich die
längere Nase (siehe "Kabelverschraubung vorbereiten Abb. 2" auf Seite 63) befindet, voraus durch
das Loch im myDatalogEASY IoT Basisteil. Die bereits eingefädelten Kabel wurden in den
Abbildungen zugunsten der Übersichtlichkeit nicht dargestellt.
Einfädeln der Kabelverschraubung
Abb.1
6. Ziehen Sie die Arretierungsmutter fest, indem Sie sie gegen den Uhrzeigersinn (Linksgewinde)
drehen.
Wichtiger Hinweis: Überzeugen Sie sich vor dem Festziehen von der Unversehrtheit und
Sauberkeit der Dichtung. Fremdkörper und/oder Verschmutzungen sind zu entfernen. Durch
undichte oder defekte Dichtungen hervorgerufene Geräteschäden entfallen aus der Haftung
des Herstellers.
64
3 Anschlussstecker (2x 2pol., 2x 3pol., 1x 6pol.)
Einfädeln der Kabelverschraubung
Abb.2
Einfädeln der Kabelverschraubung
Abb.3
Rev. 01
