Der folgende Schritt ist nur erforderlich, wenn Sie eine externe Versorgungs- bzw. Ladespannung
verwenden.
11. Schalten Sie nun die externe Versorgungs- bzw. Ladespannung ein.
Hinweis: Wenn Sie eine Power Supply Unit ohne integrierten Energiespeicher verwenden, muss die
externe Versorgungs- bzw. Ladespannung vor dem optionalen Schritt bei dem die Verbindung zum
Server überprüft wird, eingeschaltet werden.

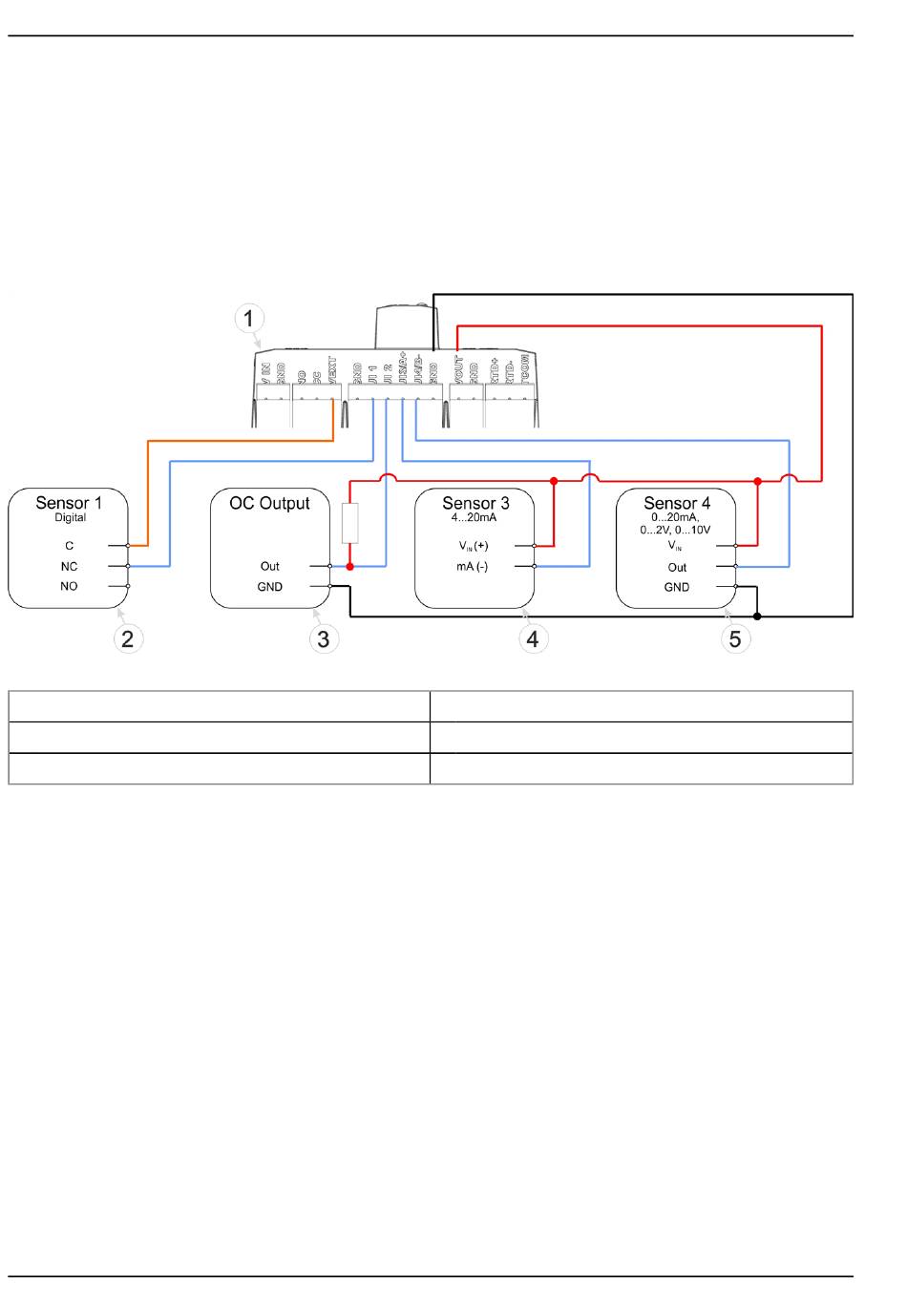

7.6.1.1 Anschlussbeispiele
Anschlussbeispiele
1 Hauptklemmleiste des myDatalogEASY IoT
2 potentialfreier Relaiskontakt
3 Sensor mit Open Collector Ausgang
Hinweis: Die Betriebsmodi "Zähler", "Frequenz" und "PWM" erfordern eine permanente Versorgung
der Sensoren. Dazu muss eine der beiden schaltbaren Sensorversorgungen dauerhaft aktiv sein.
Empfohlen für diesen Fall ist die Verwendung von VEXT (siehe Sensor 1 im oben angeführten
Anschlussbeispiel). Dennoch kann der Stromverbrauch bei geschlossenem Schaltkontakt pro
Eingang aufgrund der Bürde von 10k086 bis zu 384µA betragen.
7.6.2 Anschluss der GSM-Antennen
Wichtiger Hinweis: Um eine korrekte Funktion zu gewährleisten, benutzen Sie nur Antennen, die
vom Hersteller geliefert werden.
Abhängig von der Variante, den georderten Bestelloptionen (siehe "Kostenpflichtige Features" auf Seite 283)
und eventuell verbauter zusätzlicher Module (z.B. GNSS-Empfänger) verfügt der myDatalogEASY IoT über
bis zu 3 FME-M Antennenanschlüsse. Die Belegung ist dabei jeweils am Antennenanschluss vermerkt. Eine
Liste mit verfügbaren Antennen finden Sie im Kapitel "Antennen" auf Seite 284.
Hinweis: Achten Sie darauf, dass die gewählte Antenne für die im myDatalogEASY IoT verbaute
Funktechnologie (z.B. 2G/3G) und vorgesehene Region (z.B. Europa oder US) geeignet ist.
76
4 2-Leiter mA-Sensor
5 3-Leiter mA-Sensor oder 3-Leiter U-Sensor
Rev. 01
