ELEKTRISCHE ANSCHLÜSSE
ACHTUNG! – Alle elektrischen Anschlüsse müssen ohne Spannung an der Anlage ausgeführt werden. Fehlerhafte Anschlüsse
können Schäden an Vorrichtungen und/oder Personen verursachen.
Abb. 2 zeigt die elektrischen Anschlüsse einer typischen Anlage; Abb. 7 zeigt das Schema der an der Steuereinheit vorzunehmenden
elektrischen Anschlüsse.
4.1 - Typologie der Elektrokabel
Anschluss
A
SPEISUNG
B
BLINKLEUCHTE MIT ANTENNE
C
D
FOTOZELLEN
E - F
SCHLÜSSELTASTER
* Wenn das Versorgungskabel länger als 30 m ist, muss ein Kabel mit größerem Querschnitt benutzt werden, z.B. 3 x 2,5 mm². Eine
Sicherheitserdung in der Nähe der Automatisierung ist erforderlich.
** Die beiden 2 x 0,5 mm
-Kabel können nur durch ein 4 x 0,5 mm
2
4.2 - Anschlüsse der Elektrokabel: Abb. 7
K l e m -
Funktion
men
9 - 10
Stopp
9 - 11
Foto
8 - 12
Fototest
9 - 13
Schrittbetrieb
4 - 5
Blinkleuchte
1 - 2
Antenne
10 – Deutsch
Tabelle 3 - Typologie der Elektrokabel (siehe Abb. 2)
Kabeltypologie
3 x 1,5 mm
2
1 Kabel: 2 x 1,5 mm
1 Abschirmkabel vom Typ RG58
1 Kabel: 2 x 0,25 mm
1 Kabel: 4 x 0,25 mm
2 Kabel: 2 x 0,5 mm
Tabelle 4 - Beschreibung der elektrischen Anschlüsse
Beschreibung
- Eingang für Vorrichtungen, die das laufende Manöver blockieren oder gegebenenfalls anhalten; mit geeigneten
Maßnahmen am Eingang ist es möglich, Einschaltglieder, Ausschaltglieder oder Vorrichtungen mit konstantem
Widerstand anzuschließen.
Weitere Informationen zu STOP sind im Abschnitt 8.1.1 - Eingang STOP vorhanden
- Eingang für Sicherheitsgeräte, die während des Schließungsvorgangs eingreifen, indem Sie den Vorgang
umkehren: es ist möglich, NC-Kontakte (Normal Geschlossen) anzuschließen
- für weitere Informationen siehe Kapitel 8.1 Fotozellen.
Jedes mal, wenn ein Manöver aktiviert wird, wird der ordnungsgemäße Betrieb der Fotozellen überprüft; das
Manöver beginnt, wenn der Test ein positives Ergebnis hat. Dies ist möglich, indem ein besonderer Anschlusstyp
verwendet wird: die Sender der Fotozellen „TX" werden separat von den Empfängern „RX" gespeist.
- für weitere Informationen siehe Kapitel 8.1 Fotozellen.
Eingang für Vorrichtungen, welche die Bewegungsaktionen steuern; es können NA-Kontakte (Normal Geöffnet)
angeschlossen werden
- Ausgang für Blinkleuchte (autom. intermittierend)
- wenn aktiv, liefert der Ausgang eine Spannung von 230 V~.
- Antenneneingang für Funkempfänger
- in der Blinkleuchte integrierte Antenne; alternativ kann auch eine externe Antenne verwendet werden
Höchstlänge
30 m *
10 m
2
10 m (< 5 m wird empfohlen)
(TX)
30 m
2
(RX)
30 m
2
**
20 m
2
-Kabel ersetzt werden.
2

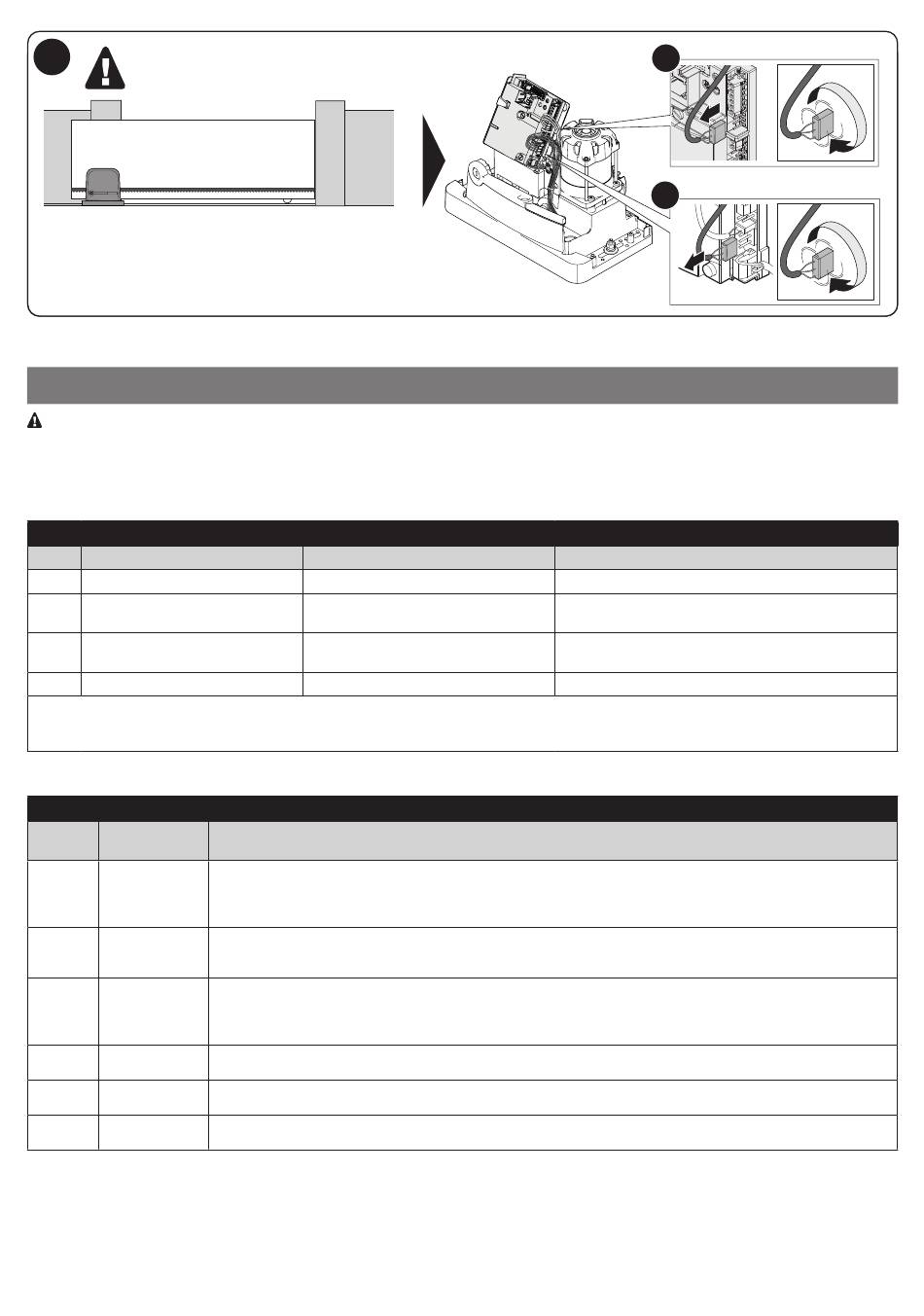

LIMIT SWITCH
a
LIMIT SWITCH
a
180°
180°
MOTOR
MOTOR
b
b
180°
180°
