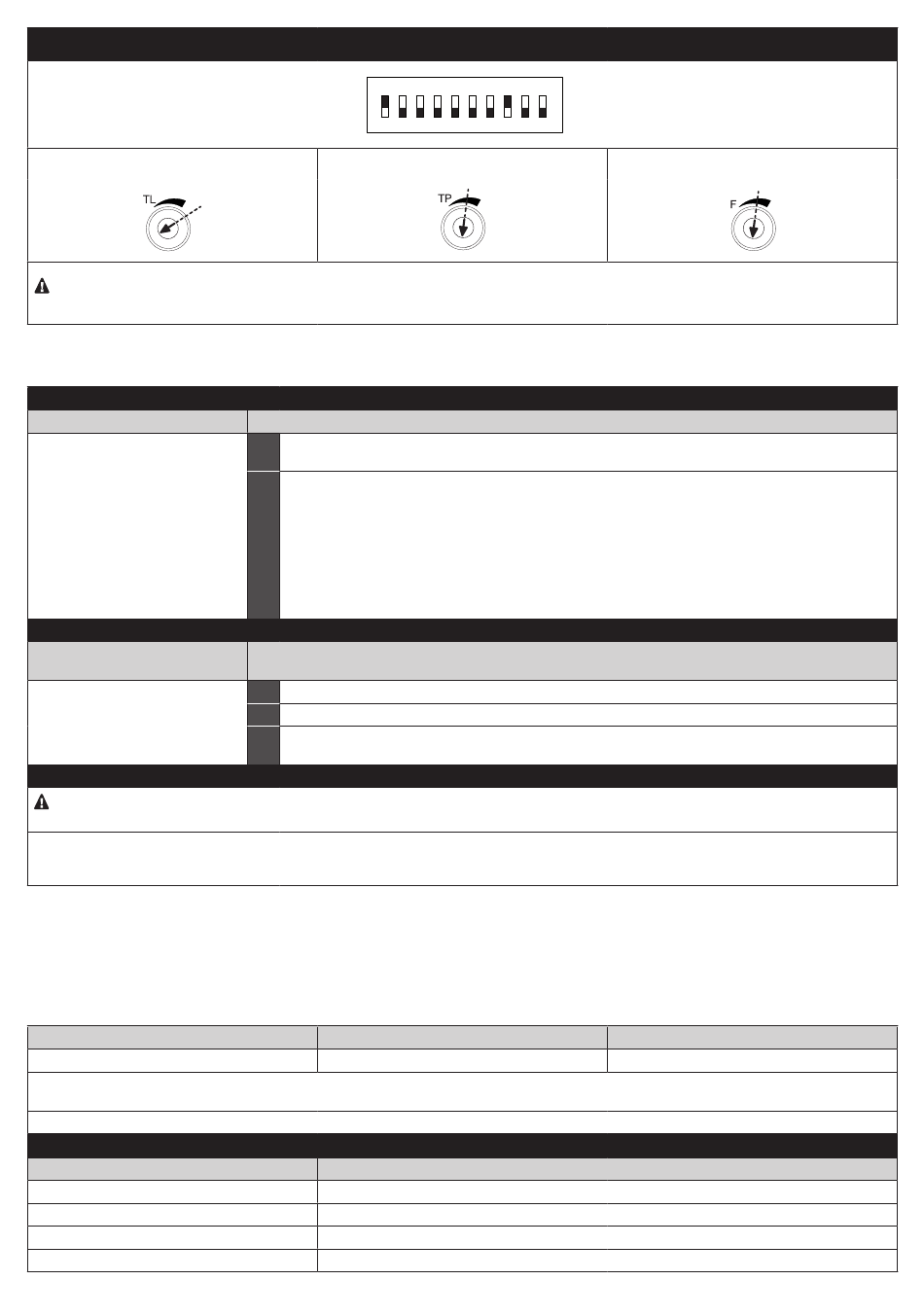

Werkseitige Voreinstellungen (Standardwerte)
Mikroschalter
Halbautomatisch (1 = ON - 2 = OFF)
Verlangsamung (8 = ON)
Trimmer TL (Arbeitszeit)
ACHTUNG! – Bei jeder Änderung der Auswahl der Mikroschalter 1 und 2 muss der Lernvorgang der Geräte wiederholt
werden, wie in Abschnitt 5.2 beschrieben.
7.1 - Einstellbare Parameter: Trimmer ( TL - TP - F)
Die Betriebsparameter der Steuereinheit sind mit drei Trimmern (Abb. 7) einstellbar
TL (Arbeitszeit)
Betriebsart
Reguliert die Höchstdauer der
Öffnungs- und Schließbewegung
TP (Pausenzeit)
Betriebs-
weise
Regelt die Zeit, die zwischen dem
Ende der Öffnungsbewegung
und dem Beginn der Schließbe-
wegung vergeht
F (Kraft)
ACHTUNG! – Die Einstellung dieses Parameters kann den Grad der Sicherheit der Automatisierung merklich beeinflussen:
Seien Sie bei der Durchführung dieser Arbeit daher sehr vorsichtig.
Gehen Sie bei der Einstellung des Parameters nach der Versuchsmethode vor: Es ist notwendig, die vom Torflügel angewandte Kraft
während der Ausführung einer Bewegung zu messen und diese mit den von den geltenden Richtlinien Ihres Landes vorgesehenen Werten
abzugleichen.
7.2 - Programmierbare Funktionen
Die Steuereinheit verfügt über eine Reihe an Mikroschaltern (PROGRAM SWITCH - Abb. 7) mit deren Hilfe verschiedene Funktionen aktiviert
werden können, um die Automatisierung an die Bedürfnisse des Endverbrauchers anzupassen und sie sicherer zu machen.
Mit den Mikroschalter können Sie die verschiedenen Betriebsmodi auswählen und die gewünschten Funktionen programmieren, die in Tabelle
5 beschrieben sind.
Um die Funktionen zu aktivieren oder zu deaktivieren:
Mikroschalter (1 ... 10)
WICHTIG! - Einige der verfügbaren Funktionen beziehen sich auf die Sicherheit, daher ist eine aufmerksame Einschätzung der
sichersten Funktion sehr wichtig.
Switch 1-2
Off-Off
On-Off
Off-On
On-On
16 – Deutsch
1
2 3 4 5 6 7 8 9 10
ON
OFF
Trimmer TP (Pausenzeit)
Einstellung
01.
Den Modus „Halbautomatisch" oder „Automatisch" auswählen und den Mikroschalter 1 auf „ON"
stellen
02.
Einen vollständigen Öffnungs- und Schließzyklus durchführen:
Überprüfen Sie, dass die eingestellte Höchstdauer der Bewegung (Öffnung oder Schließung)
ausreichend ist und dass eine Toleranz von 2 oder 3 Sekunden gelassen wird.
Regulieren Sie den TL-Trimmer eventuell erneut mit dem Höchstwert.
Für die Einstellung der Verlangsamung siehe Beschreibung des Switch 8 im Abschnitt 7.2.
Anmerkung: Wenn diese Zeit noch immer nicht ausreichend sein sollte, ist es notwendig, die
TLM-Brücke hinter dem TL-Trimmer (Abb. 7) abzuschneiden, um eine „Arbeitszeiterhöhung" (TLM)
zu erzielen
Einstellung
01.
Den Modus „Automatisch" auswählen und den Mikroschalter auf „ON" (Ein) stellen
02.
Den „Trimmer TP" beliebig einstellen;
03.
Um zu überprüfen, ob die Zeit korrekt eingestellt ist, eine vollständige Öffnungsbewegung
durchführen und die Zeit, die vor dem Beginn der Schließbewegung vergeht, kontrollieren.
AKTIVIERUNG
ON
Tabelle 5 - Programmierbare Funktionen
Betrieb
Manuell (Totmann-Modus)
Halbautomatisch
Automatisch (automatische Schließung)
Automatisch + Schließt immer
Trimmer F (Kraft)
DEAKTIVIERUNG
OFF
