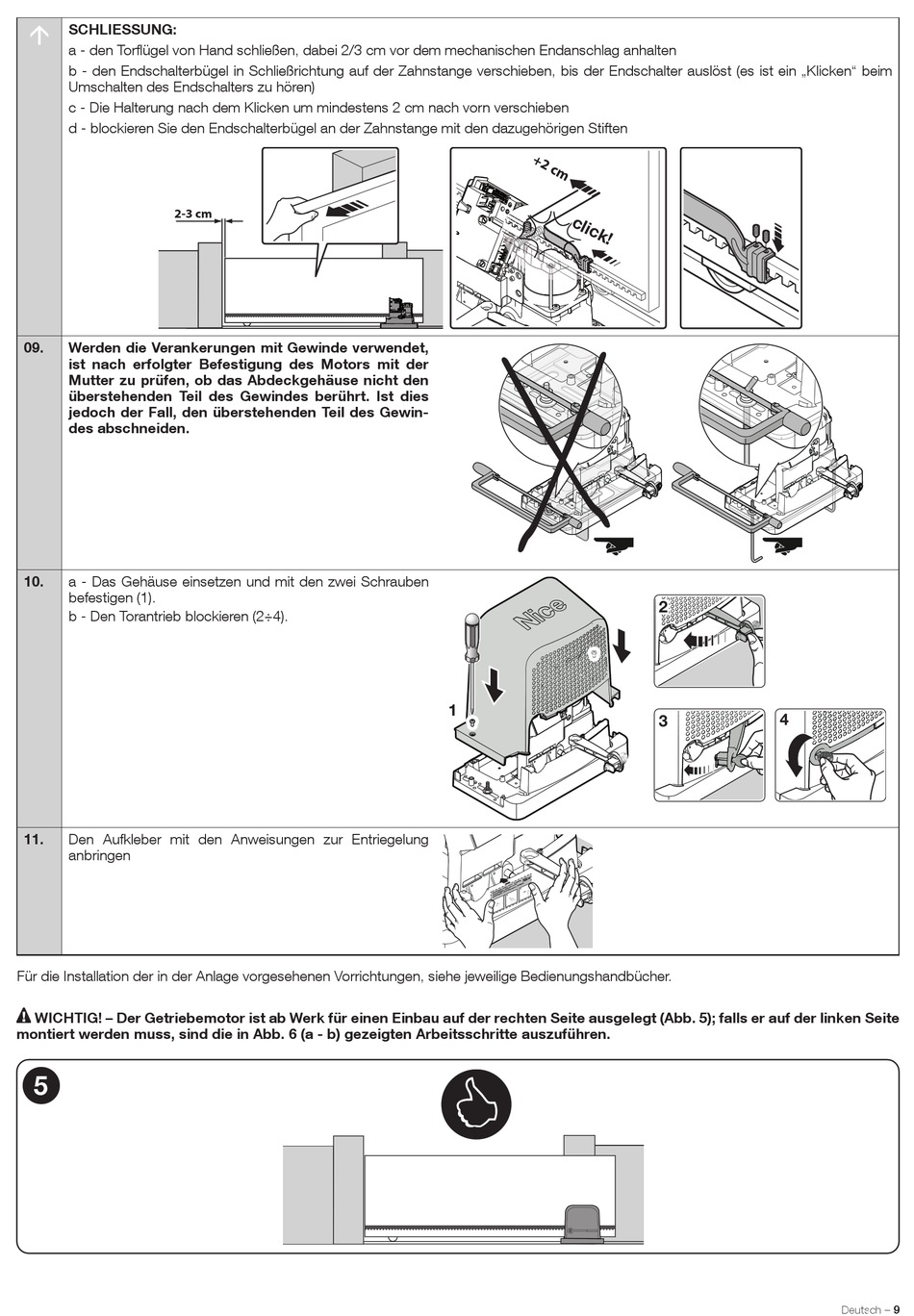

SCHLIESSUNG:
a - den Torflügel von Hand schließen, dabei 2/3 cm vor dem mechanischen Endanschlag anhalten
b - den Endschalterbügel in Schließrichtung auf der Zahnstange verschieben, bis der Endschalter auslöst (es ist ein „Klicken" beim
Umschalten des Endschalters zu hören)
c - Die Halterung nach dem Klicken um mindestens 2 cm nach vorn verschieben
d - blockieren Sie den Endschalterbügel an der Zahnstange mit den dazugehörigen Stiften
2-3 cm
09.
Werden die Verankerungen mit Gewinde verwendet,
ist nach erfolgter Befestigung des Motors mit der
Mutter zu prüfen, ob das Abdeckgehäuse nicht den
überstehenden Teil des Gewindes berührt. Ist dies
jedoch der Fall, den überstehenden Teil des Gewin-
des abschneiden.
10.
a - Das Gehäuse einsetzen und mit den zwei Schrauben
befestigen (1).
b - Den Torantrieb blockieren (2÷4).
11.
Den Aufkleber mit den Anweisungen zur Entriegelung
anbringen
Für die Installation der in der Anlage vorgesehenen Vorrichtungen, siehe jeweilige Bedienungshandbücher.
WICHTIG! – Der Getriebemotor ist ab Werk für einen Einbau auf der rechten Seite ausgelegt (Abb. 5); falls er auf der linken Seite
montiert werden muss, sind die in Abb. 6 (a - b) gezeigten Arbeitsschritte auszuführen.
5
1
2
4
3
Deutsch – 9
