4
ELEKTRISCHE ANSCHLÜSSE
4
ELEKTRISCHE ANSCHLÜSSE
4.1
VORABKONTROLLEN
f
Alle elektrischen Anschlüsse müssen bei abgeschalteter
Netzversorgung und abgetrennter Notstromversorgung
erfolgen (sofern in der Automatisierung vorhanden).
a
Die Anschlusstätigkeiten dürfen nur von qualifiziertem
Personal ausgeführt werden.

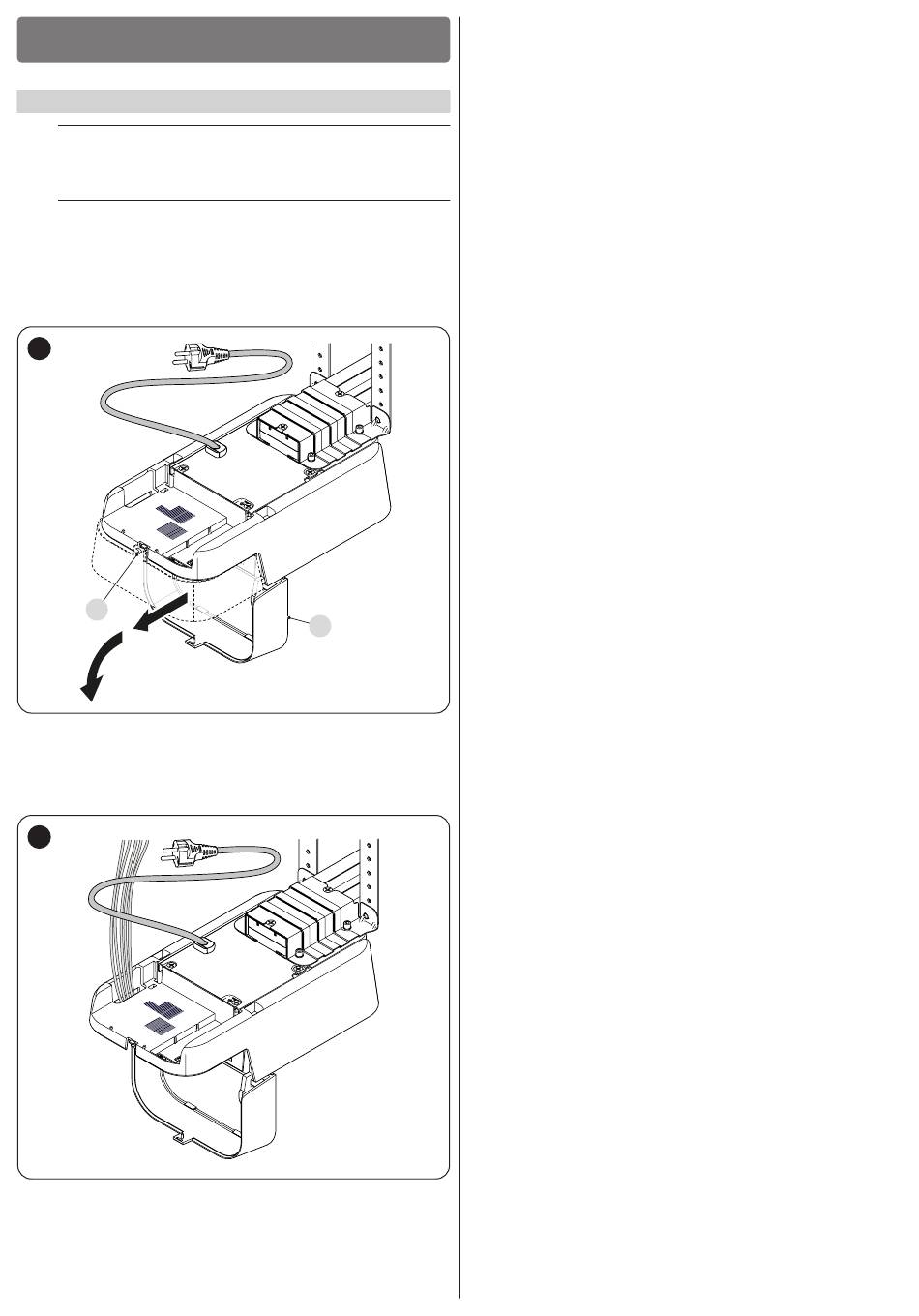

Zur Ausführung der elektrischen Anschlüsse:
1.
die Schraube lockern (A)
2.
den Deckel (B) leicht nach außen ziehen und nach unten klappen
("Abbildung 27")
27
A
3.
Alle Anschlusskabel zu den diversen Vorrichtungen führen und da-
bei 20-30 cm überstehen lassen. Siehe „Tabelle 2" für den Kabel-
typ und „Abbildung 29" für die Anschlüsse.
4.
alle Kabel, die in den Getriebemotor eingesetzt werden, über eine
Kabelschelle sammeln und verbinden ("Abbildung 28")
28
10 – DEUTSCH
B
