6
ABNAHME UND INBETRIEBNAHME
Um die höchste Sicherheit der Anlage zu gewährleisten, sind dies die wichtigsten Phasen bei der Umsetzung der Automation.
Sie müssen von erfahrenem Fachpersonal ausgeführt werden, das die erforderlichen Tests zur Prüfung der angewendeten Lösungen, je nach
vorhandenem Risiko, festzulegen und die Einhaltung der von Gesetzen, Bestimmungen und Verordnungen auferlegten Vorschriften zu überprüfen
hat: insbesondere alle Anforderungen der Normen EN 13241-1 und EN 12453.
Die Zusatzvorrichtungen müssen einer speziellen Abnahmeprüfung unterzogen werden, sowohl in Bezug auf ihre Funktionalität als auch in
Bezug auf die ordnungsgemäße Interaktion mit ROBO (siehe Bedienungsanleitungen der einzelnen Vorrichtungen).
6.1 - Abnahme
Die Abnahmeprüfung kann auch dazu dienen, in regelmäßigen Abständen Vorrichtungen, aus denen die Automatisierung besteht, zu prüfen. Für
jedes einzelne Element der Automatisierung wie Schaltleisten, Fotozellen, Not-Aus usw. ist eine spezielle Abnahmephase erforderlich. Für diese
Vorrichtungen sind die in den jeweiligen Anleitungen angeführten Prozeduren auszuführen.
Die Abnahme wie folgt ausüben:
01.
Vergewissern Sie sich, dass alle Anweisungen des Kapitels 1 - HINWEISE rigoros eingehalten wurden.
02.

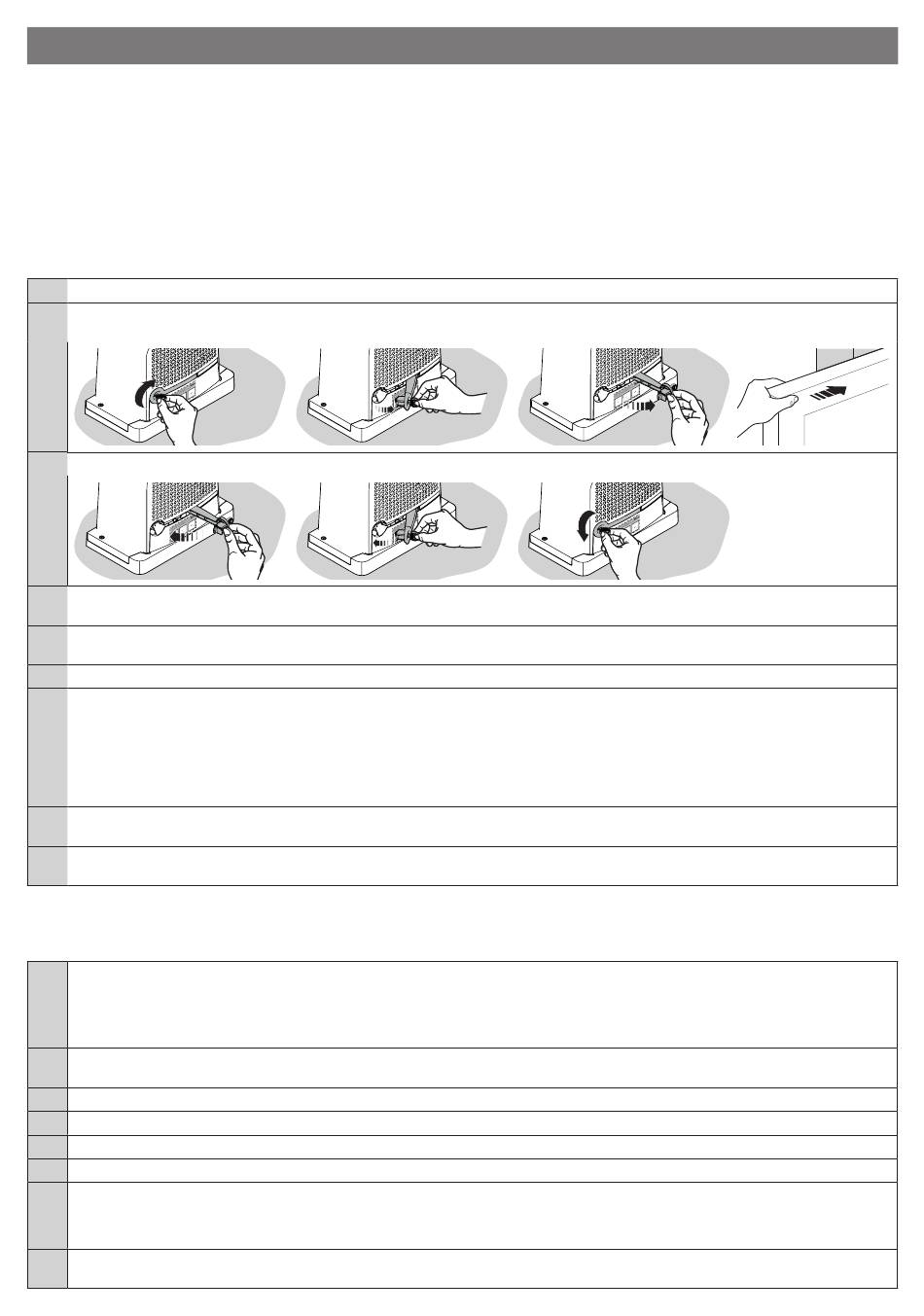

Den Torantrieb entriegeln und prüfen, ob das Tor von Hand mit einer Betätigungskraft geöffnet und geschlossen werden kann, die nicht
höher als der in „Tabelle 1 – Haupteigenschaften" vorgesehene Wert ist.
03.
Den Torantrieb blockieren
04.
Mit dem Schlüsseltaster, die Steuertaste oder den Funkempfänger die Schließung und Öffnung des Tors testen und prüfen, ob die
Bewegung wie vorgesehen ist.
05.
Mehrere Tests ausführen, um das Gleiten des Tors, mögliche Montage- oder Einstellfehler sowie eventuell vorhandene Reibungspunkte
abzuschätzen.
06.
Den korrekten Betrieb aller Sicherheitsvorrichtungen der Anlage (Fotozellen, Schaltleisten, usw.) überprüfen.
07.
Den Betrieb der Fotozellen und mögliche Interferenzen mit anderen Vorrichtungen überprüfen:
1 - Einen Zylinder mit einem Durchmesser von 5 cm und einer Länge von 30 cm über die optische Achse führen: erst nah an TX, dann
nah an RX
2 - Überprüfen Sie, dass die Fotozellen in jedem Fall eingreifen, wenn Sie vom aktiven Status in den Alarmstatus und umgekehrt
übergehen
3 - Überprüfen Sie, dass der Eingriff in der Steuereinheit die vorgesehene Aktion auslöst: zum Beispiel löst er beim Schließvorgang die
Umkehrung der Bewegung aus
08.
Falls die durch die Bewegung des Tors verursachten Gefahrensituationen durch Aufprallkraftbegrenzung eingeschränkt wurden, muss
die Kraft nach den Vorschriften der Norm EN 12453 gemessen werden.
Falls die Einstellung der „Kraft" als Hilfsmittel für das System zur Aufprallkraftreduzierung benutzt wird, die Einstellung solange testen,
bis die Einstellung optimiert ist.
6.2 - Inbetriebsetzung
Die Inbetriebnahme darf erst erfolgen, wenn alle Abnahmeschritte erfolgreich abgeschlossen wurden (Absatz 6.1).
Eine teilweise oder vorübergehende Inbetriebnahme ist unzulässig.
01.
Die technische Dokumentation der Automatisierung erstellen und (zumindest 10 Jahre) aufbewahren; sie muss umfassen:
Gesamtzeichnung der Automatisierung, elektrischer Anschlussplan, Analyse der Risiken und der angewendeten Lösungen,
Konformitätserklärung des Herstellers
aller verwendeten Geräte (für ROBO die beiliegende CE-Konformitätserklärung verwenden); Kopie des Anweisungshandbuches und
Wartungsplan der Automatisierung
02.
Mit dem Schlüsseltaster oder dem Funkempfänger die Schließung und Öffnung des Tors testen und prüfen, ob die Bewegung wie
vorgesehen erfolgt
03.
Die Konformitätserklärung der Automatisierung verfassen und dem Inhaber aushändigen
04.
Dem Inhaber der Automatisierung auch die Bedienungsanleitung (herausnehmbare Einlage) aushändigen
05.
Den Wartungsplan abfassen und dem Inhaber der Automatisierung aushändigen
06.
Den Wartungsplan abfassen und dem Inhaber der Automatisierung aushändigen
07.
Die Einstellung der Kraft ist für die Sicherheit wichtig und muss von qualifiziertem Personal mit größter Sorgfalt durchgeführt werden.
Wichtig! - Die Einstellung der Kraft auf ein Niveau einstellen, das für die korrekte Ausführung der Bewegung ausreichend ist; höhere
als die für die Verschiebung des Tors notwendigen Werte, können im Fall eines Zusammenstoßes mit Hindernissen, Kräfte entwickeln,
die zu Verletzungen an Personen und Tieren führen oder Gegenstände beschädigen
08.
Vor der Inbetriebnahme der Automatisierung den Inhaber angemessen und in Schriftform über die noch vorhandenen Gefahren und
Risiken informieren.
14 – Deutsch
