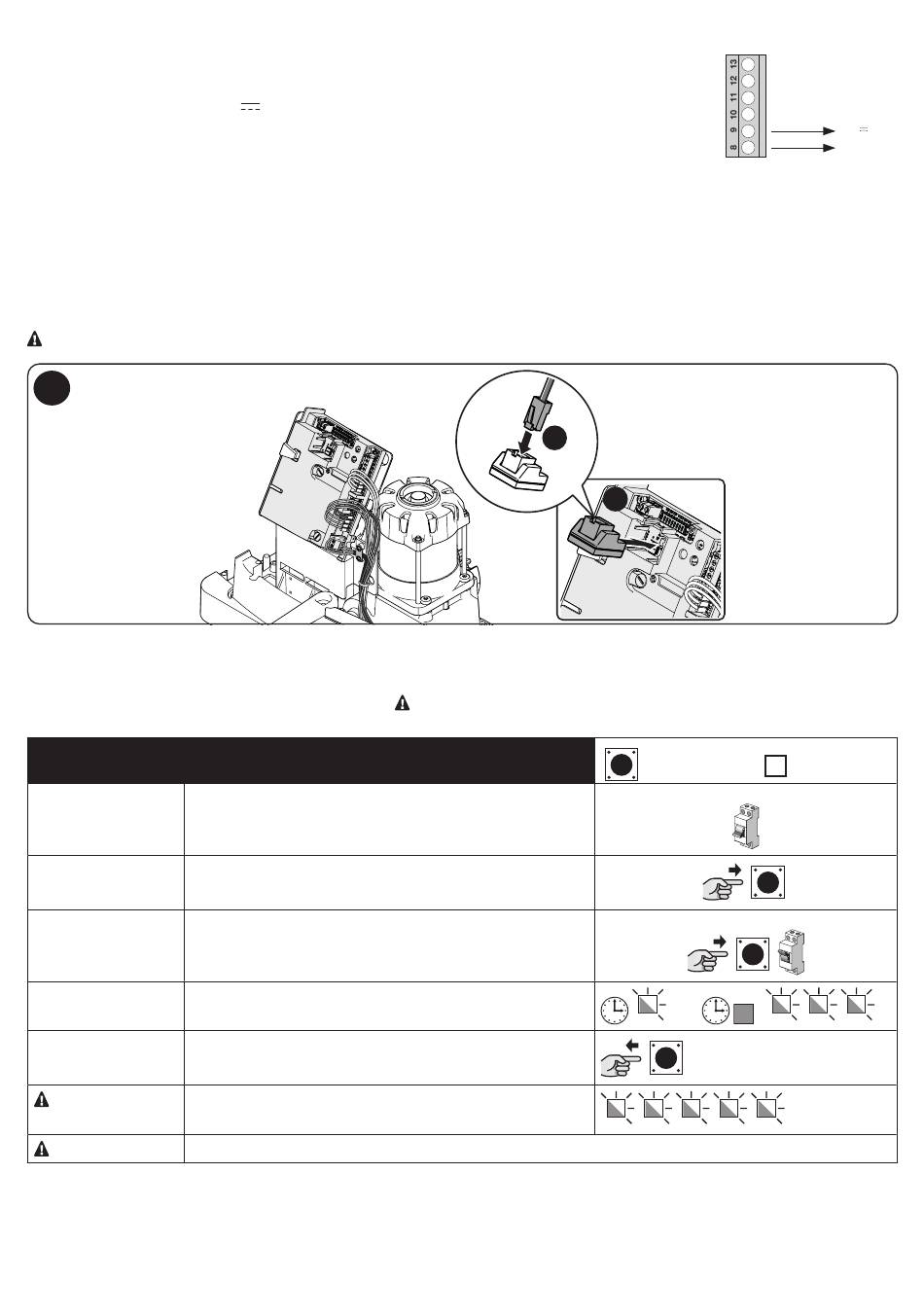

8.2 - Stromversorgung von externen Vorrichtungen
Wenn Sie externe Vorrichtungen mit Strom versorgen möchten (Lesegerät für Transponderkarten oder
die Hintergrundbeleuchtung eines Schlüsseltasters), können Sie die Vorrichtung an die Steuereinheit des
Produkts anschließen, so wie es in der unten stehenden Abbildung gezeigt wird.
Die Stromversorgung beträgt 24 V
8.3 - Verbindung Programmierung Oview
Es ist möglich, an das Steuergerät Programmiereinheiten Oview über die Schnittstelle IBT4N über ein Buskabel mit 4elektrischen Leitern im
Inneren anzuschließen. Diese Einheit gestattet eine vollständige und schnelle Programmierung der Funktionen, die Einstellung der Parameter, die
Aktualisierung der Firmware des Steuergeräts, Die Diagnose eventueller Funktionsstörungen und die periodische Wartung.
Die Oview gesstattet es, Eingriffe am Steuergerät mit einer Entfernung von bis zu 100 m vorzunehmen. Falls mehrere Steuergeräte miteinander
in einem Netz 'BusT4', verbunden sind, ist es durch anschließen von Oview an eines dieser Steuergeräte möglich, auf dessen Display alle Steu-
ergeräte anzuzeigen, die an das Netz angeschlossen sind (max. 16 Steuergeräte).
Die Einheit Oview kann auch während des normalen Betriebs der Automatisierung an das Steuergerät angeschlossen bleiben und gestattet es
dem Benutzer, die Befehle über eine spezifisches Menü zu senden.
Achtung! - Vor dem Anschließen der Schnittstelle IBT4N muss die Stromversorgung zur Steuerung unterbrochen werden.
10
8.4 - Vollständiges Löschen des Empfängerspeichers
Das folgende verfahren bei stehendem Motor ausführen, wenn es erforderlich ist, die vollständige Löschung des Speichers vorzunehmen und
die Rückstellung auf die Werkseinstellungen vorzunehmen.
Funkspeichers.
Tabelle 12
Vollständiges Löschen des Speichers
1
Die Stromversorgung des Steuergeräts unterbrechen
2
Die Programmierungstaste PROGRAM auf dem Steuergerät
drücken (die Taste bis zu Schritt 05) gedrückt halten
3
Die Stromversorgung des Steuergeräts einschalten (weiterhin die
Taste
gedrückt halten)
4
Warten, bis die LED OK aufleuchtet, dann warten, bis sie ausgeht
und dann warten, bis sie 3 Mal aufblinkt
5
Die Taste während des dreimaligen Blinkens loslassen
Wenn der Vorgang erfolgreich war, blinkt die LED OK auf dem
Steuergerät 5 Mal auf
Wichtig - Dieses Verfahren führt nicht die Löschung der Sender aus.
8.5 - Besondere Funktionen
Funktion „Immer öffnen"
Dies ist eine Eigenschaft des Steuergeräts, die es gestattet, immer ein Öffnungsmanöver anzusteuern, wenn der Befehl Schrittbetrieb eine Dauer
von mehr als drei Sekunden hat; dies ist zum Beispiel nützlich, um an den Eingang SbS den Kontakt einer Programmieruhr anzuschließen, um
das Tor während eines bestimmten Zeitraums offen zu halten. Diese Eigenschaft ist nicht gültig, wenn der manuelle Betrieb aktiv ist (Switch 1-2
off–off - programmierbare Funktionen – Tabelle 5).
22 – Deutsch
(+/- 10 %) mit max. verfügbarem Strom von 100 mA.
Achtung! Die vollständige Löschung des Speichers löscht die Blockierung des
2
1
= Taste PROGRAM
OK
24V
0
= LED OK
OFF
ON
OK
