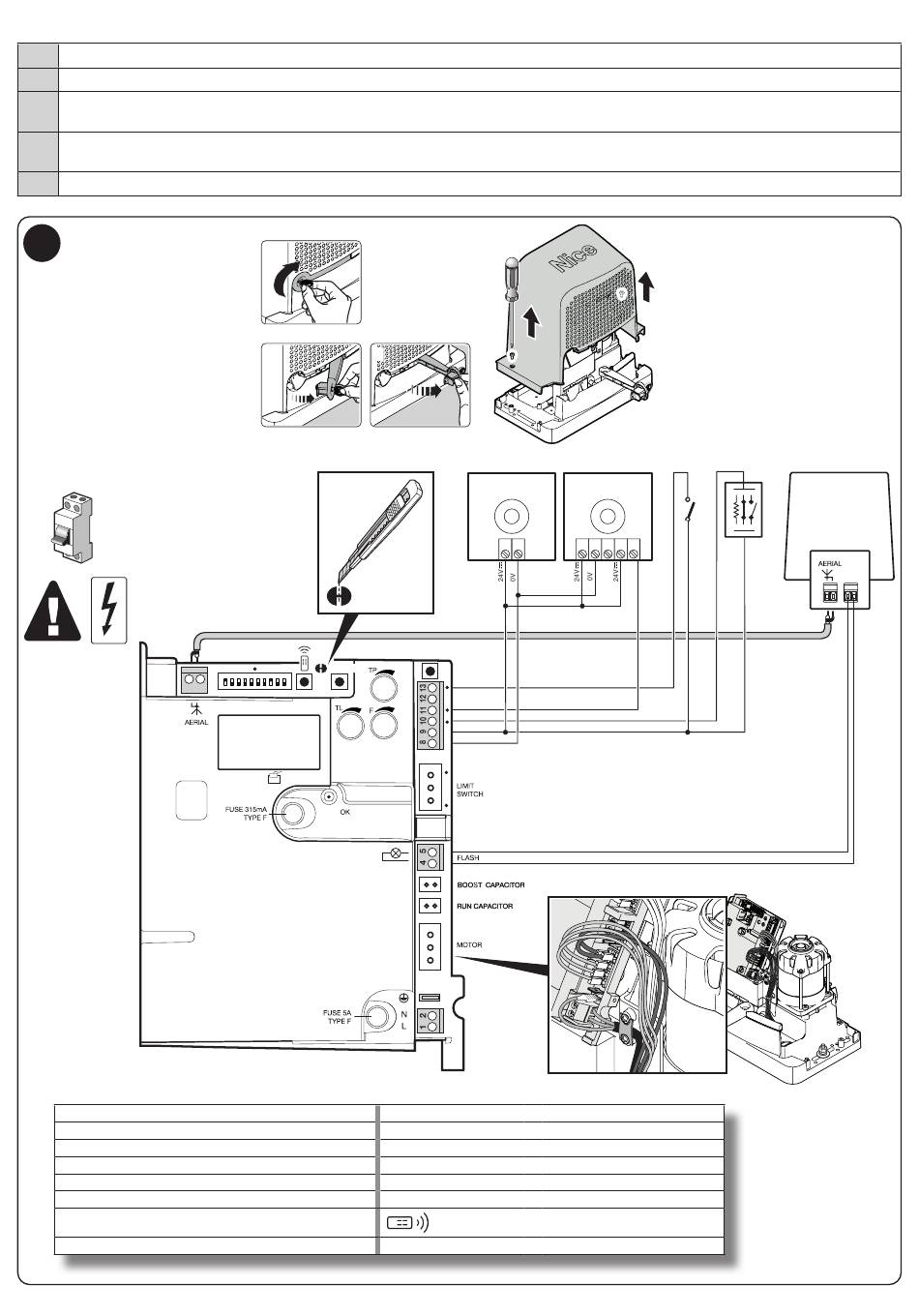

Die elektrischen Anschlüsse wie im Folgenden beschrieben ausführen; siehe dazu Abb. 7:
01.
Den Torantrieb entriegeln.
02.
Die Abdeckung öffnen: die zwei Schrauben entfernen und das Gehäuse hochheben.
03.
Das Versorgungskabel durch die vorgesehene Bohrung ziehen (20/30 cm Kabelüberschuss lassen) und es an die entsprechende
Klemme anschließen
04.
Die Kabel der vorgesehenen oder bereits in der Anlage vorhandenen Vorrichtungen durch die vorgesehene Bohrung ziehen (20/30 cm
Kabelüberschuss lassen) und sie an die entsprechenden Klemmen wie in Abb. 7 anschließen
05.
Die gewünschten Programmierungen vornehmen: Kapitel 7
7
OFF
2
AERIAL
PROGRAM SWITCH
LED RADIO
LED PHOTO
LED SbS
LED OK
SbS
PROGRAM
1
2
TLM
LED RADIO R
TLM
RADIO
PROGRAM
1
1 2 3 4 5 6 7 8 910
PROGRAM SWITCH
IBT4N
LED:
=
ANTENNE
=
MIKROSCHALTER
=
LED RADIO
=
LED FOTOZELLEN
=
LED SCHRITTMOTOR
=
LED OK
=
TASTE SCHRITTBETRIEB
=
TASTE PROGRAMMIERUNG
4
3
TX
1 2
SbS
LED SbS
LED PHOTO
LED STOP
LED FCC
LED FCA
LIMIT SWITCH
=
FLASH
=
BOOST CAPACITOR
=
RUN CAPACITOR
=
MOTOR
=
FUSE
=
SICHERUNG
=
RX
NO
NO
1
2
3
4
5
ENDSCHALTER
BLINKLEUCHTE
ANLAUFKONDENSATOR
BETRIEBSKONDENSATOR
MOTOR
FUNKSENDER-TASTE
FLASH
NO
230 V
NC
8k2
Deutsch – 11
