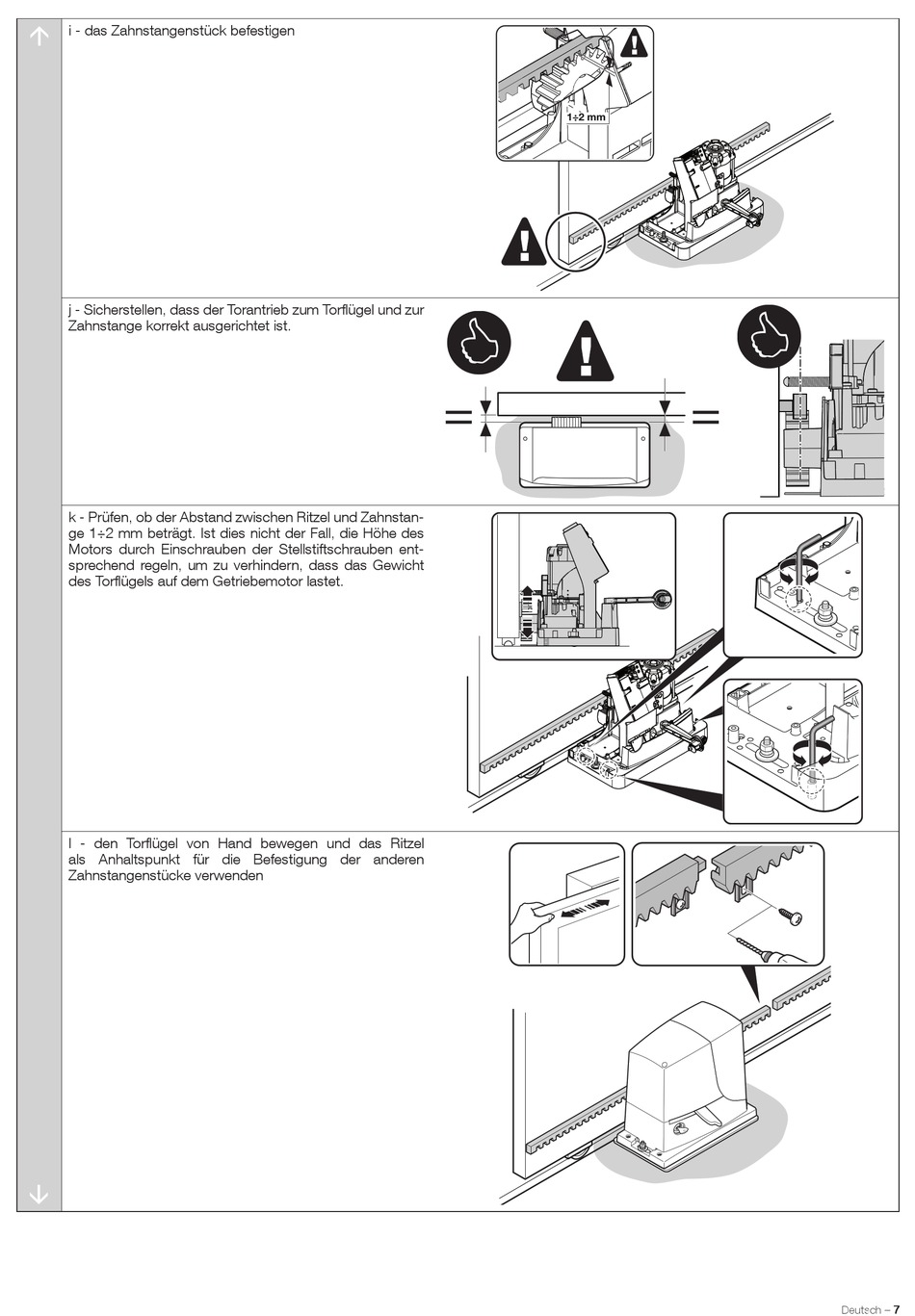

i - das Zahnstangenstück befestigen
j - Sicherstellen, dass der Torantrieb zum Torflügel und zur
Zahnstange korrekt ausgerichtet ist.
k - Prüfen, ob der Abstand zwischen Ritzel und Zahnstan-
ge 1÷2 mm beträgt. Ist dies nicht der Fall, die Höhe des
Motors durch Einschrauben der Stellstiftschrauben ent-
sprechend regeln, um zu verhindern, dass das Gewicht
des Torflügels auf dem Getriebemotor lastet.
l - den Torflügel von Hand bewegen und das Ritzel
als Anhaltspunkt für die Befestigung der anderen
Zahnstangenstücke verwenden
1÷2 mm
h
Deutsch – 7
