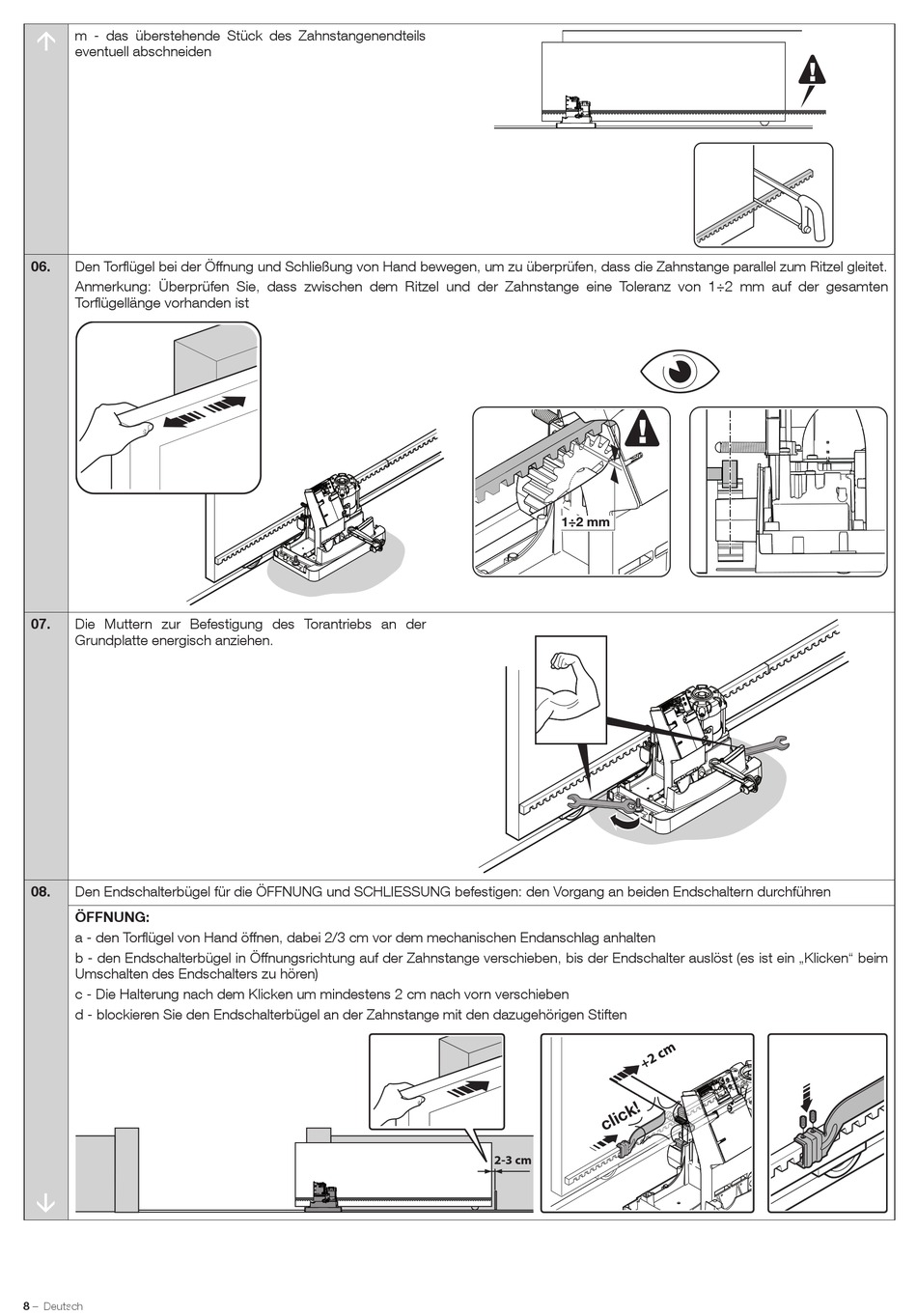

m - das überstehende Stück des Zahnstangenendteils
eventuell abschneiden
06.
Den Torflügel bei der Öffnung und Schließung von Hand bewegen, um zu überprüfen, dass die Zahnstange parallel zum Ritzel gleitet.
Anmerkung: Überprüfen Sie, dass zwischen dem Ritzel und der Zahnstange eine Toleranz von 1÷2 mm auf der gesamten
Torflügellänge vorhanden ist
07.
Die Muttern zur Befestigung des Torantriebs an der
Grundplatte energisch anziehen.
08.
Den Endschalterbügel für die ÖFFNUNG und SCHLIESSUNG befestigen: den Vorgang an beiden Endschaltern durchführen
ÖFFNUNG:
a - den Torflügel von Hand öffnen, dabei 2/3 cm vor dem mechanischen Endanschlag anhalten
b - den Endschalterbügel in Öffnungsrichtung auf der Zahnstange verschieben, bis der Endschalter auslöst (es ist ein „Klicken" beim
Umschalten des Endschalters zu hören)
c - Die Halterung nach dem Klicken um mindestens 2 cm nach vorn verschieben
d - blockieren Sie den Endschalterbügel an der Zahnstange mit den dazugehörigen Stiften
8 – Deutsch
1÷2 mm
2-3 cm
