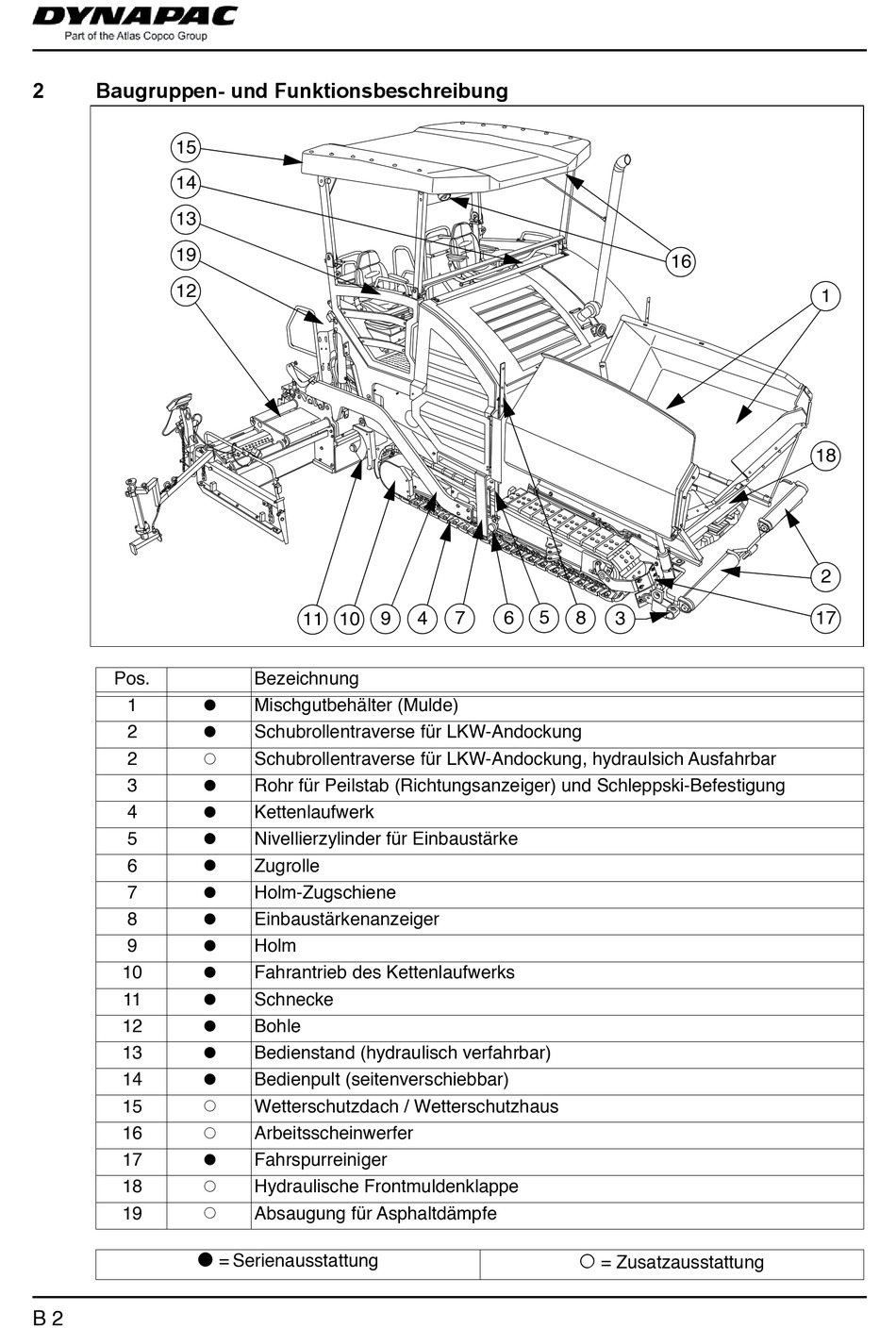

Baugruppen- und Funktionsbeschreibung

15
14
13
19
12
Pos.
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
t = Serienausstattung
B 2
11 10
Bezeichnung
Mischgutbehälter (Mulde)
t
Schubrollentraverse für LKW-Andockung
t
Schubrollentraverse für LKW-Andockung, hydraulsich Ausfahrbar
o
Rohr für Peilstab (Richtungsanzeiger) und Schleppski-Befestigung
t
Kettenlaufwerk
t
Nivellierzylinder für Einbaustärke
t
Zugrolle
t
Holm-Zugschiene
t
Einbaustärkenanzeiger
t
Holm
t
Fahrantrieb des Kettenlaufwerks
t
Schnecke
t
Bohle
t
Bedienstand (hydraulisch verfahrbar)
t
Bedienpult (seitenverschiebbar)
t
Wetterschutzdach / Wetterschutzhaus
o
Arbeitsscheinwerfer
o
Fahrspurreiniger
t
Hydraulische Frontmuldenklappe
o
Absaugung für Asphaltdämpfe
o
7 6 5
9 4
16
8
3
o = Zusatzausstattung
1
18
2
17
