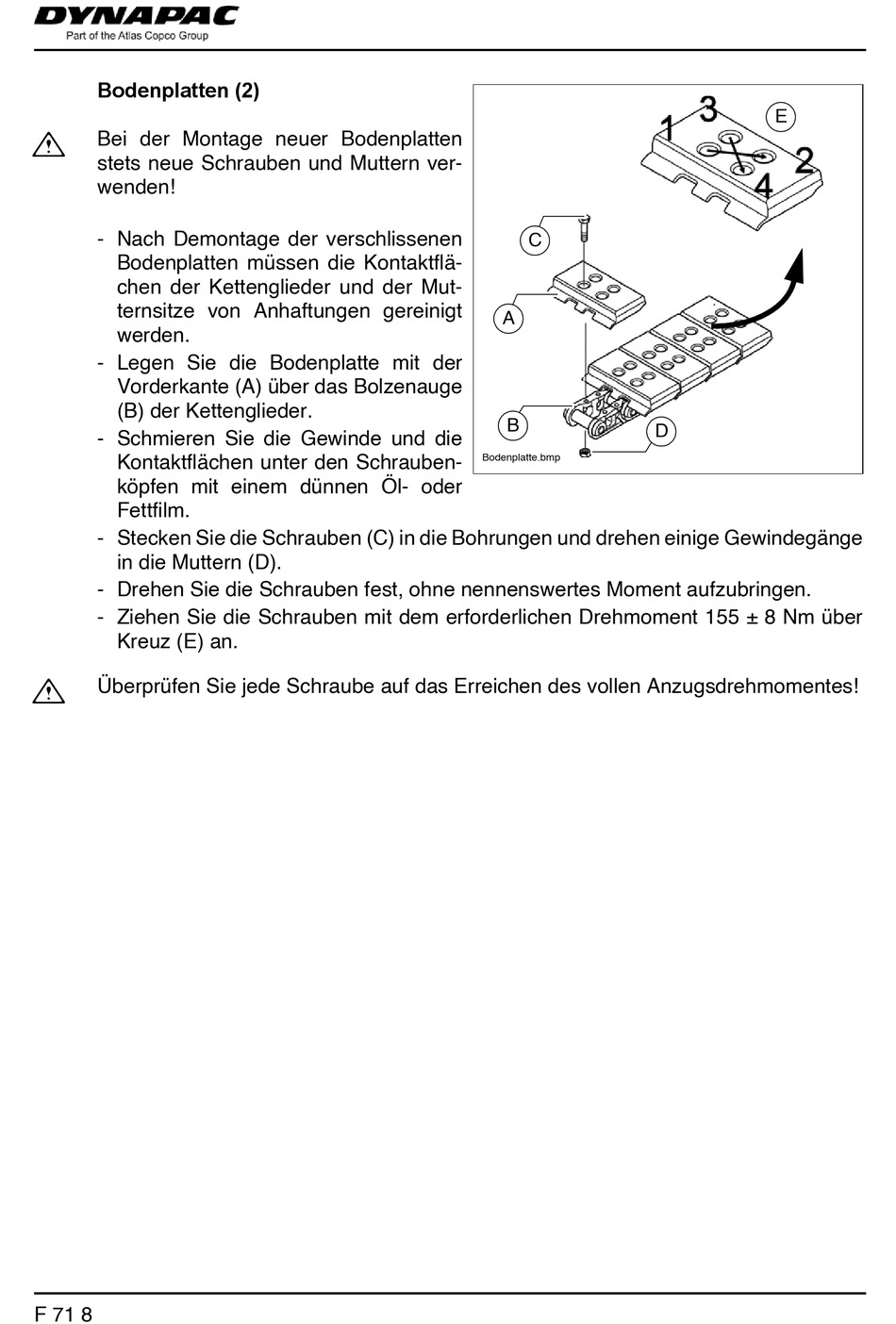

Bodenplatten (2)
Bei der Montage neuer Bodenplatten
m
stets neue Schrauben und Muttern ver-
wenden!
- Nach Demontage der verschlissenen
Bodenplatten müssen die Kontaktflä-
chen der Kettenglieder und der Mut-
ternsitze von Anhaftungen gereinigt
werden.
- Legen Sie die Bodenplatte mit der
Vorderkante (A) über das Bolzenauge
(B) der Kettenglieder.
- Schmieren Sie die Gewinde und die
Kontaktflächen unter den Schrauben-
köpfen mit einem dünnen Öl- oder
Fettfilm.
- Stecken Sie die Schrauben (C) in die Bohrungen und drehen einige Gewindegänge
in die Muttern (D).
- Drehen Sie die Schrauben fest, ohne nennenswertes Moment aufzubringen.
- Ziehen Sie die Schrauben mit dem erforderlichen Drehmoment 155 ± 8 Nm über
Kreuz (E) an.
Überprüfen Sie jede Schraube auf das Erreichen des vollen Anzugsdrehmomentes!
m
F 71 8
C
A
B
E
D
