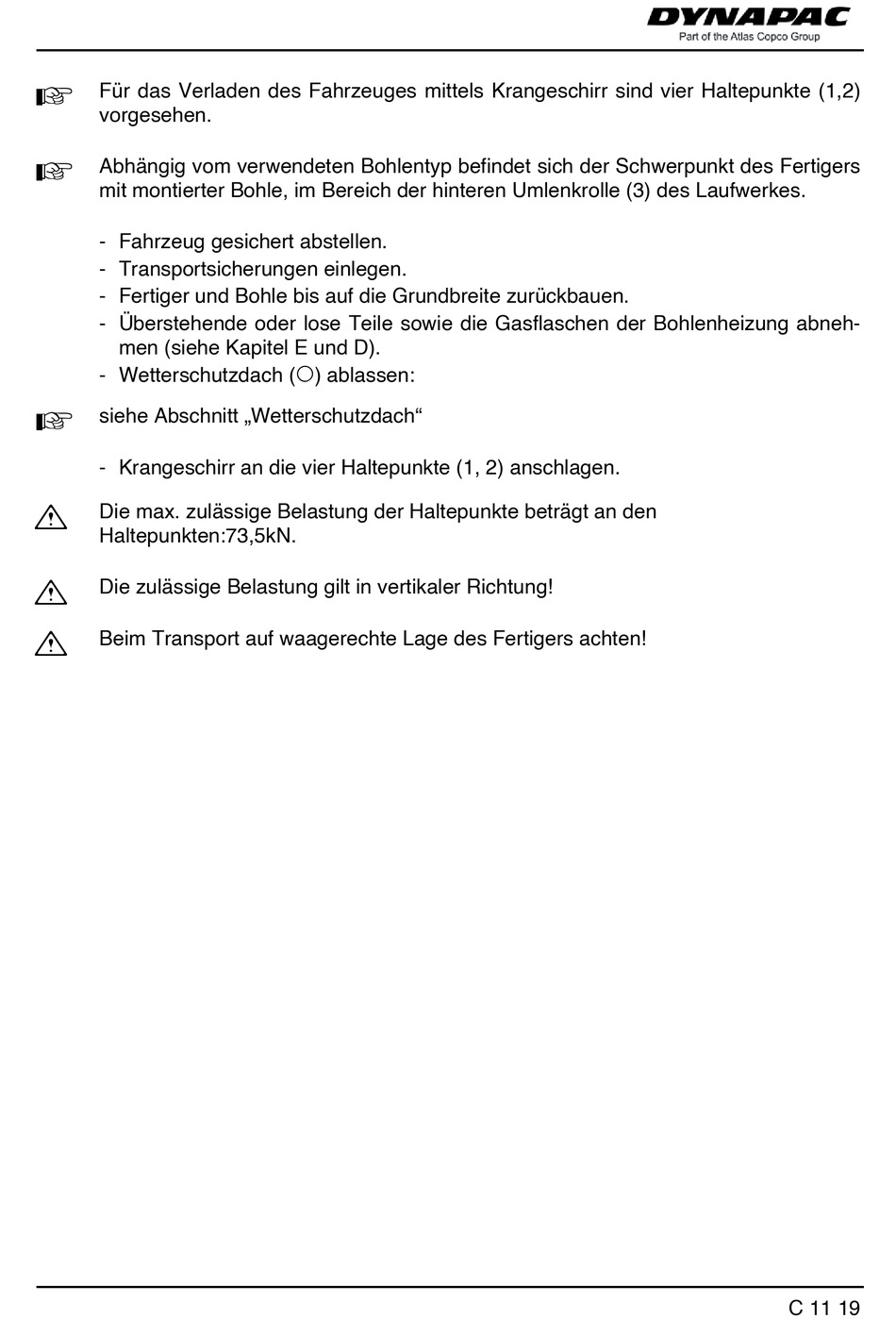

Für das Verladen des Fahrzeuges mittels Krangeschirr sind vier Haltepunkte (1,2)
A
vorgesehen.
Abhängig vom verwendeten Bohlentyp befindet sich der Schwerpunkt des Fertigers
A
mit montierter Bohle, im Bereich der hinteren Umlenkrolle (3) des Laufwerkes.
- Fahrzeug gesichert abstellen.
- Transportsicherungen einlegen.
- Fertiger und Bohle bis auf die Grundbreite zurückbauen.
- Überstehende oder lose Teile sowie die Gasflaschen der Bohlenheizung abneh-
men (siehe Kapitel E und D).
- Wetterschutzdach (o) ablassen:
siehe Abschnitt „Wetterschutzdach"
A
- Krangeschirr an die vier Haltepunkte (1, 2) anschlagen.
m Die max. zulässige Belastung der Haltepunkte beträgt an den
Haltepunkten:73,5kN.
m Die zulässige Belastung gilt in vertikaler Richtung!
m Beim Transport auf waagerechte Lage des Fertigers achten!
C 11 19
