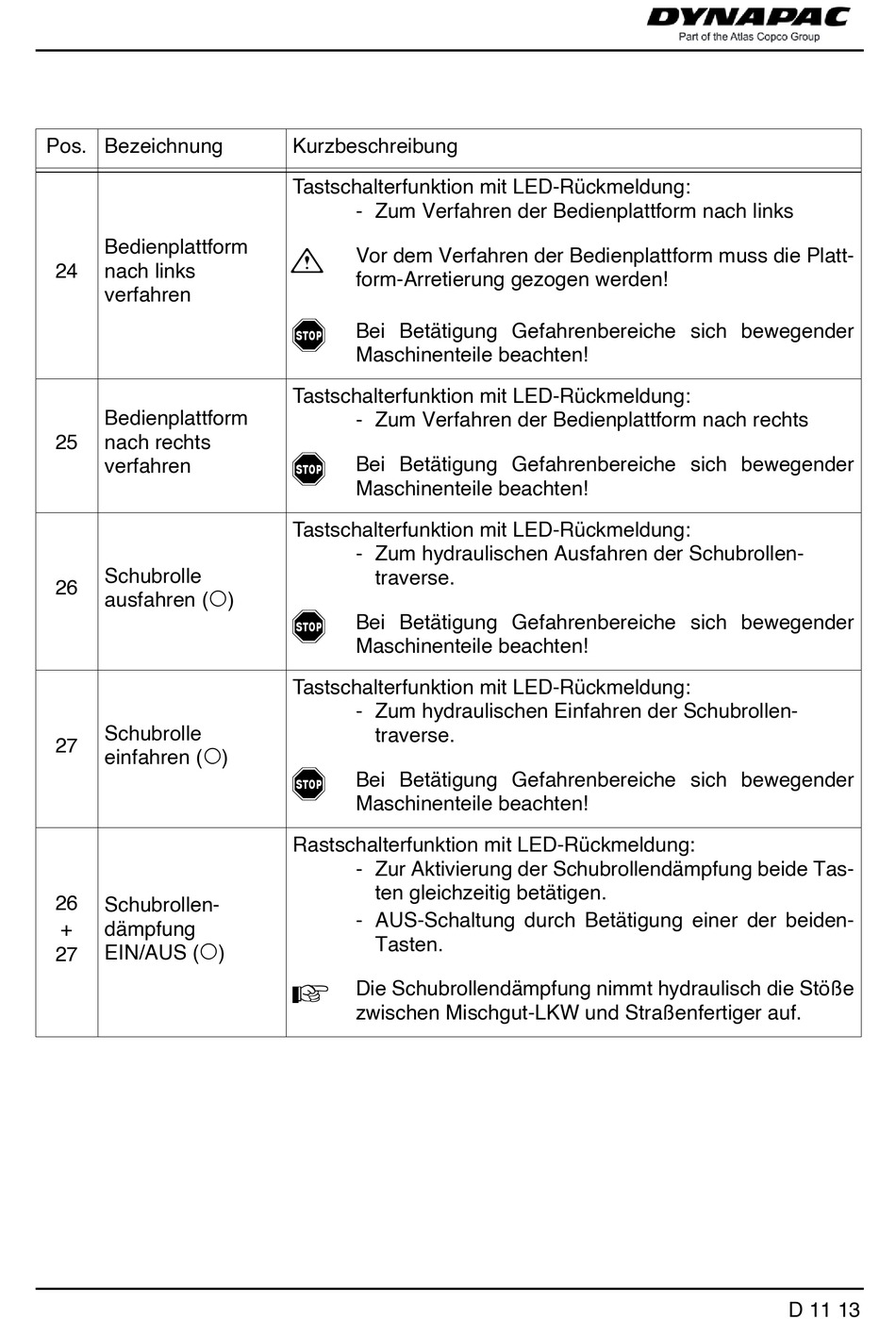

Pos. Bezeichnung
Bedienplattform
24 nach links
verfahren
Bedienplattform
25 nach rechts
verfahren
Schubrolle
26
ausfahren (o)
Schubrolle
27
einfahren (o)
26
Schubrollen-
+ dämpfung
EIN/AUS (o)
27
Kurzbeschreibung
Tastschalterfunktion mit LED-Rückmeldung:
- Zum Verfahren der Bedienplattform nach links
m Vor dem Verfahren der Bedienplattform muss die Platt-
form-Arretierung gezogen werden!
f Bei Betätigung Gefahrenbereiche sich bewegender
Maschinenteile beachten!
Tastschalterfunktion mit LED-Rückmeldung:
- Zum Verfahren der Bedienplattform nach rechts
f Bei Betätigung Gefahrenbereiche sich bewegender
Maschinenteile beachten!
Tastschalterfunktion mit LED-Rückmeldung:
- Zum hydraulischen Ausfahren der Schubrollen-
traverse.
f Bei Betätigung Gefahrenbereiche sich bewegender
Maschinenteile beachten!
Tastschalterfunktion mit LED-Rückmeldung:
- Zum hydraulischen Einfahren der Schubrollen-
traverse.
f Bei Betätigung Gefahrenbereiche sich bewegender
Maschinenteile beachten!
Rastschalterfunktion mit LED-Rückmeldung:
- Zur Aktivierung der Schubrollendämpfung beide Tas-
ten gleichzeitig betätigen.
- AUS-Schaltung durch Betätigung einer der beiden-
Tasten.
Die Schubrollendämpfung nimmt hydraulisch die Stöße
A
zwischen Mischgut-LKW und Straßenfertiger auf.
D 11 13
