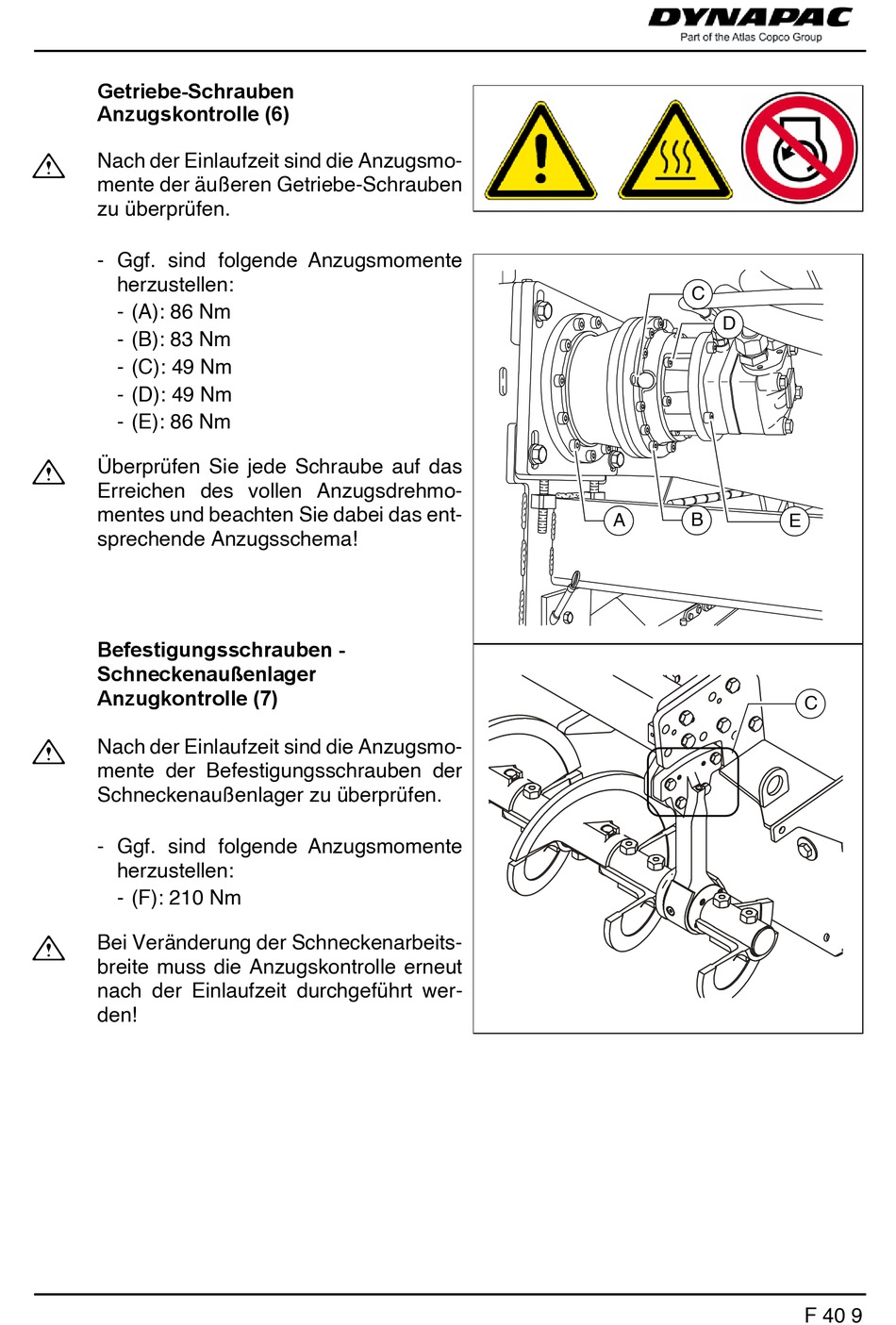

Getriebe-Schrauben
Anzugskontrolle (6)
m Nach der Einlaufzeit sind die Anzugsmo-
mente der äußeren Getriebe-Schrauben
zu überprüfen.
- Ggf. sind folgende Anzugsmomente
herzustellen:
- (A): 86 Nm
- (B): 83 Nm
- (C): 49 Nm
- (D): 49 Nm
- (E): 86 Nm
m Überprüfen Sie jede Schraube auf das
Erreichen des vollen Anzugsdrehmo-
mentes und beachten Sie dabei das ent-
sprechende Anzugsschema!
Befestigungsschrauben -
Schneckenaußenlager
Anzugkontrolle (7)
m Nach der Einlaufzeit sind die Anzugsmo-
mente der Befestigungsschrauben der
Schneckenaußenlager zu überprüfen.
- Ggf. sind folgende Anzugsmomente
herzustellen:
- (F): 210 Nm
m Bei Veränderung der Schneckenarbeits-
breite muss die Anzugskontrolle erneut
nach der Einlaufzeit durchgeführt wer-
den!
C
D
A B
E
C
F 40 9
