Baugruppen- Und Funktionsbeschreibung - Atlas Copco Dynapac SD2550C Bedienung Und Wartung

2

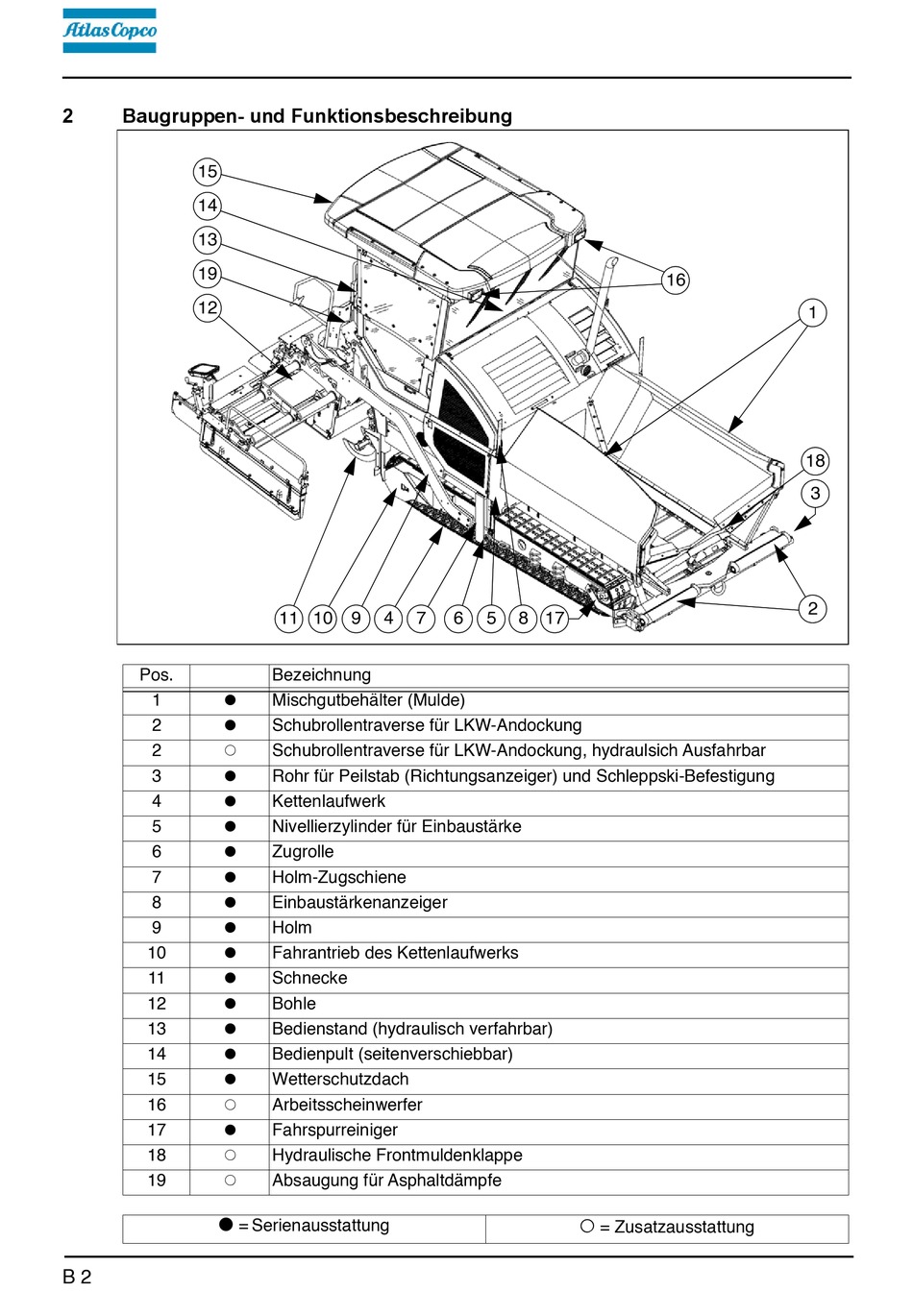

Baugruppen- und Funktionsbeschreibung

15
14
13
19
12
Pos.
1
t
2
t
2
o
3
t
4
t
5
t
6
t
7
t
8
t
9
t
10
t
11
t
12
t
13
t
14
t
15
t
16
o
17
t
18
o
19
o
t = Serienausstattung
B 2
11 10 9 4 7
Bezeichnung
Mischgutbehälter (Mulde)
Schubrollentraverse für LKW-Andockung
Schubrollentraverse für LKW-Andockung, hydraulsich Ausfahrbar
Rohr für Peilstab (Richtungsanzeiger) und Schleppski-Befestigung
Kettenlaufwerk
Nivellierzylinder für Einbaustärke
Zugrolle
Holm-Zugschiene
Einbaustärkenanzeiger
Holm
Fahrantrieb des Kettenlaufwerks
Schnecke
Bohle
Bedienstand (hydraulisch verfahrbar)
Bedienpult (seitenverschiebbar)
Wetterschutzdach
Arbeitsscheinwerfer
Fahrspurreiniger
Hydraulische Frontmuldenklappe
Absaugung für Asphaltdämpfe
6 5 8 17
o = Zusatzausstattung
16
1
18
3
2
