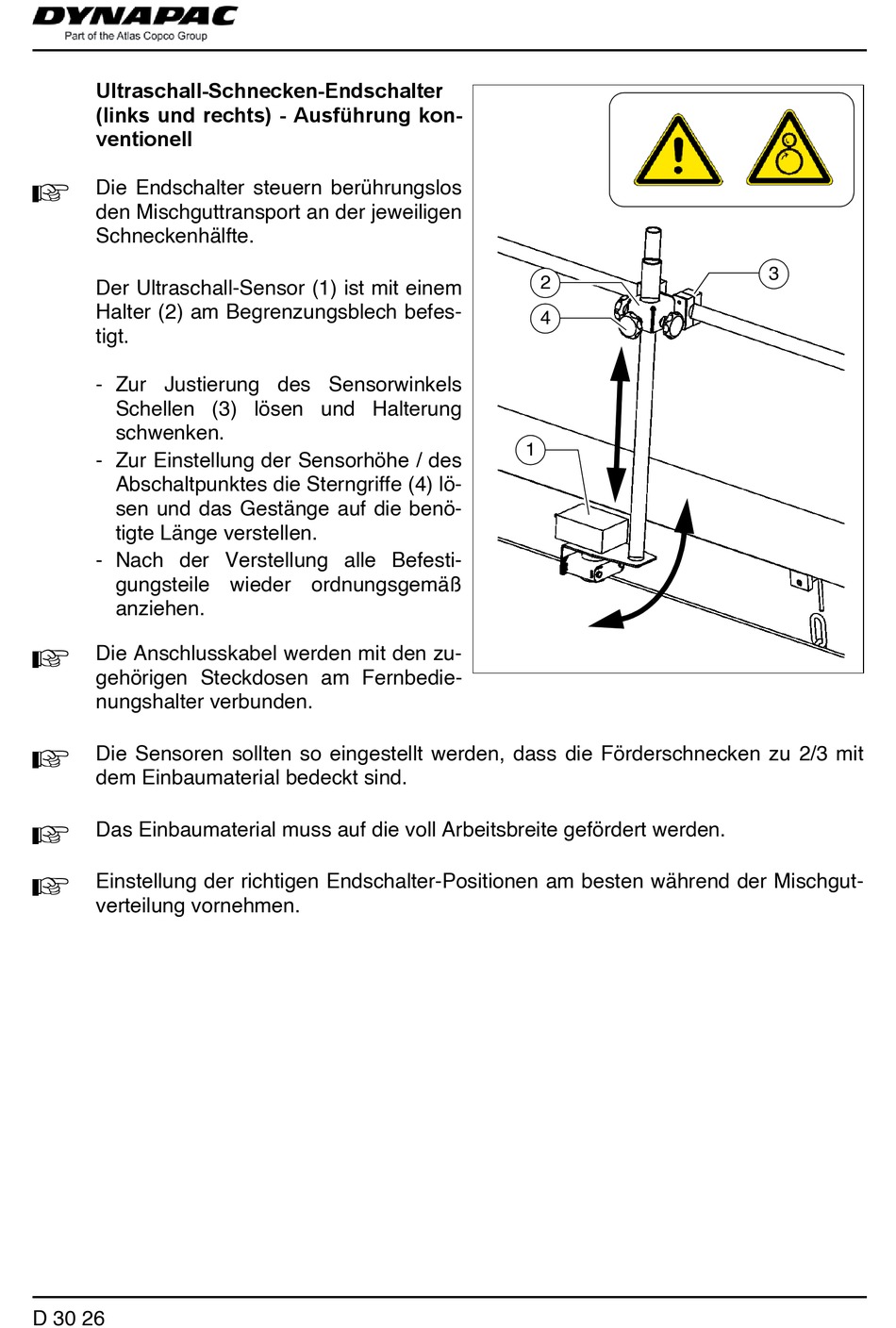

Ultraschall-Schnecken-Endschalter
(links und rechts) - Ausführung kon-
ventionell
Die Endschalter steuern berührungslos
A
den Mischguttransport an der jeweiligen
Schneckenhälfte.
Der Ultraschall-Sensor (1) ist mit einem
Halter (2) am Begrenzungsblech befes-
tigt.
- Zur Justierung des Sensorwinkels
Schellen (3) lösen und Halterung
schwenken.
- Zur Einstellung der Sensorhöhe / des
Abschaltpunktes die Sterngriffe (4) lö-
sen und das Gestänge auf die benö-
tigte Länge verstellen.
- Nach der Verstellung alle Befesti-
gungsteile wieder ordnungsgemäß
anziehen.
Die Anschlusskabel werden mit den zu-
A
gehörigen Steckdosen am Fernbedie-
nungshalter verbunden.
Die Sensoren sollten so eingestellt werden, dass die Förderschnecken zu 2/3 mit
A
dem Einbaumaterial bedeckt sind.
Das Einbaumaterial muss auf die voll Arbeitsbreite gefördert werden.
A
Einstellung der richtigen Endschalter-Positionen am besten während der Mischgut-
A
verteilung vornehmen.
D 30 26
2
4
1
3
