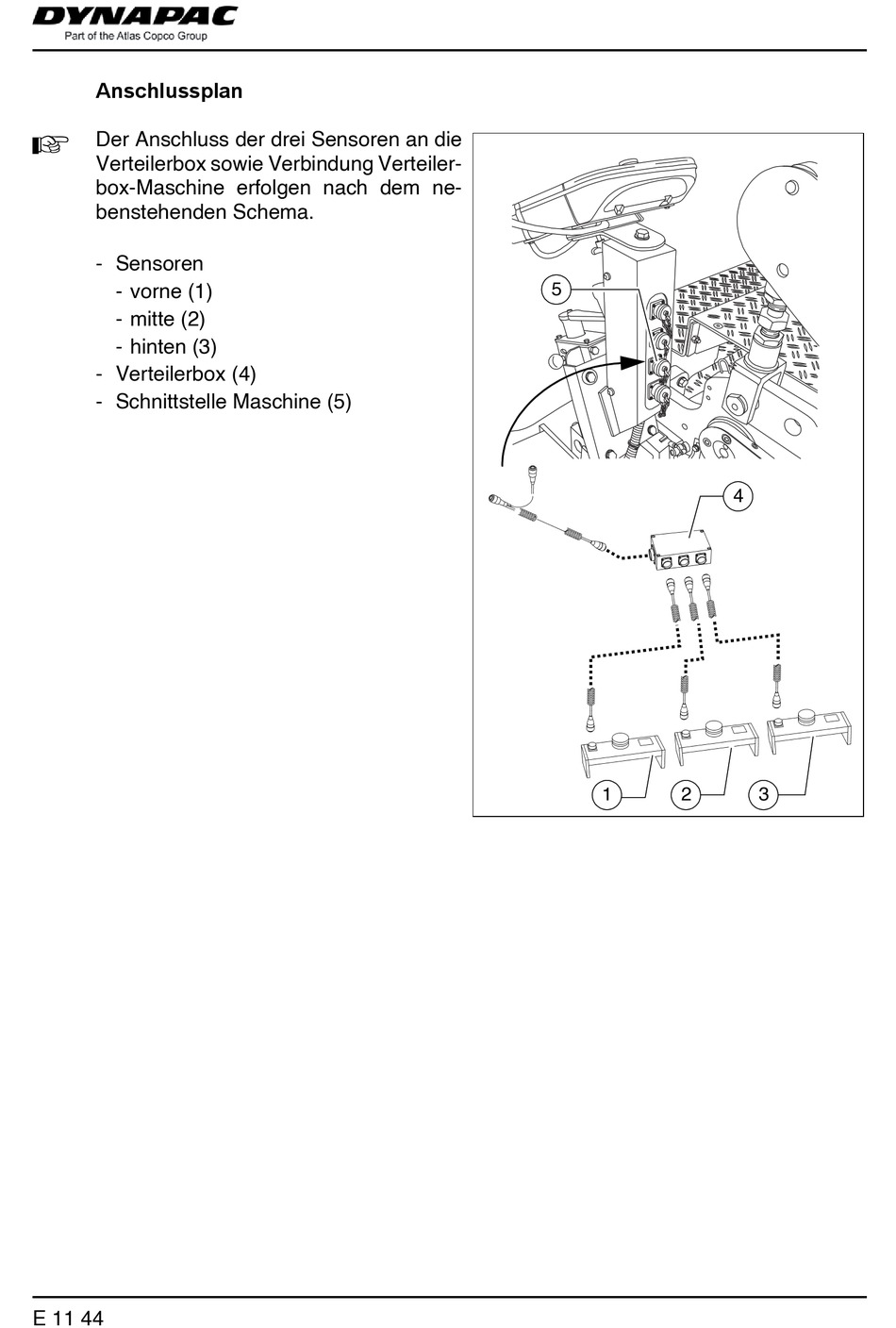

Anschlussplan

Der Anschluss der drei Sensoren an die
A
Verteilerbox sowie Verbindung Verteiler-
box-Maschine erfolgen nach dem ne-
benstehenden Schema.
- Sensoren
- vorne (1)
- mitte (2)
- hinten (3)
- Verteilerbox (4)
- Schnittstelle Maschine (5)
E 11 44
5
1 2
4
3
