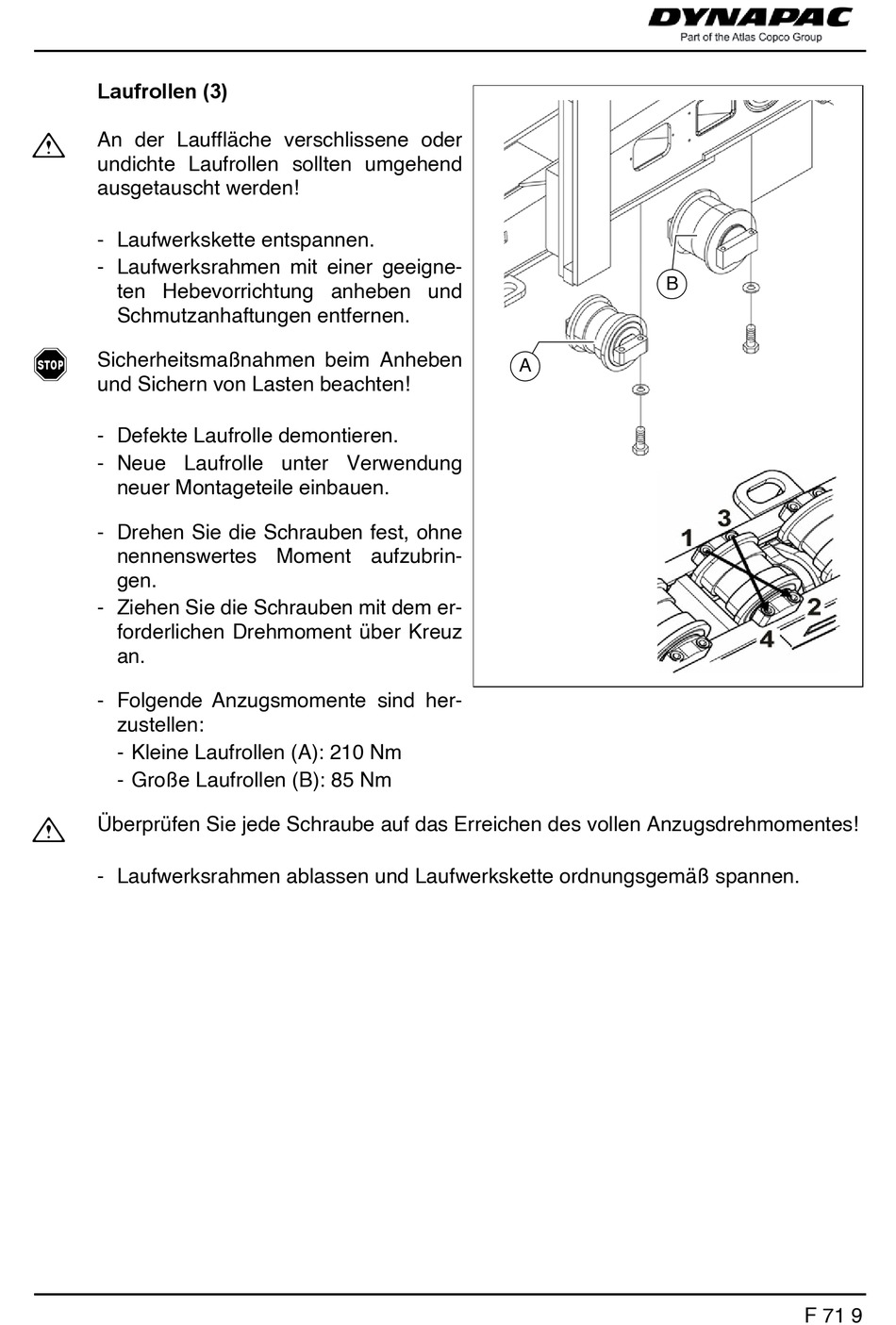

Laufrollen (3)
An der Lauffläche verschlissene oder
m
undichte Laufrollen sollten umgehend
ausgetauscht werden!
- Laufwerkskette entspannen.
- Laufwerksrahmen mit einer geeigne-
ten Hebevorrichtung anheben und
Schmutzanhaftungen entfernen.
f Sicherheitsmaßnahmen beim Anheben
und Sichern von Lasten beachten!
- Defekte Laufrolle demontieren.
- Neue Laufrolle unter Verwendung
neuer Montageteile einbauen.
- Drehen Sie die Schrauben fest, ohne
nennenswertes Moment aufzubrin-
gen.
- Ziehen Sie die Schrauben mit dem er-
forderlichen Drehmoment über Kreuz
an.
- Folgende Anzugsmomente sind her-
zustellen:
- Kleine Laufrollen (A): 210 Nm
- Große Laufrollen (B): 85 Nm
Überprüfen Sie jede Schraube auf das Erreichen des vollen Anzugsdrehmomentes!
m
- Laufwerksrahmen ablassen und Laufwerkskette ordnungsgemäß spannen.
B
A
F 71 9
