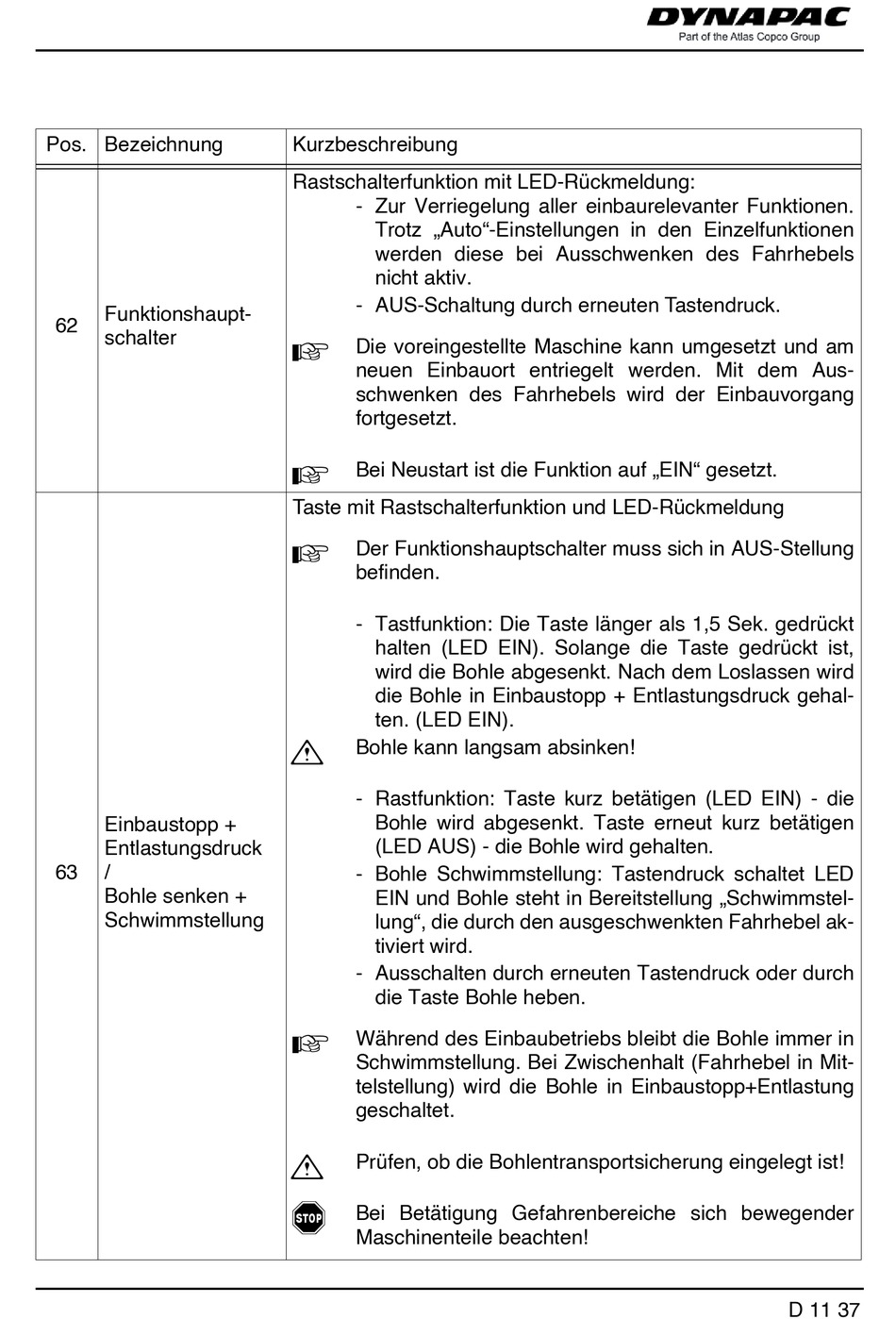

Pos. Bezeichnung
Funktionshaupt-
62
schalter
Einbaustopp +
Entlastungsdruck
63 /
Bohle senken +
Schwimmstellung
Kurzbeschreibung
Rastschalterfunktion mit LED-Rückmeldung:
- Zur Verriegelung aller einbaurelevanter Funktionen.
Trotz „Auto"-Einstellungen in den Einzelfunktionen
werden diese bei Ausschwenken des Fahrhebels
nicht aktiv.
- AUS-Schaltung durch erneuten Tastendruck.
Die voreingestellte Maschine kann umgesetzt und am
A
neuen Einbauort entriegelt werden. Mit dem Aus-
schwenken des Fahrhebels wird der Einbauvorgang
fortgesetzt.
Bei Neustart ist die Funktion auf „EIN" gesetzt.
A
Taste mit Rastschalterfunktion und LED-Rückmeldung
Der Funktionshauptschalter muss sich in AUS-Stellung
A
befinden.
- Tastfunktion: Die Taste länger als 1,5 Sek. gedrückt
halten (LED EIN). Solange die Taste gedrückt ist,
wird die Bohle abgesenkt. Nach dem Loslassen wird
die Bohle in Einbaustopp + Entlastungsdruck gehal-
ten. (LED EIN).
m Bohle kann langsam absinken!
- Rastfunktion: Taste kurz betätigen (LED EIN) - die
Bohle wird abgesenkt. Taste erneut kurz betätigen
(LED AUS) - die Bohle wird gehalten.
- Bohle Schwimmstellung: Tastendruck schaltet LED
EIN und Bohle steht in Bereitstellung „Schwimmstel-
lung", die durch den ausgeschwenkten Fahrhebel ak-
tiviert wird.
- Ausschalten durch erneuten Tastendruck oder durch
die Taste Bohle heben.
Während des Einbaubetriebs bleibt die Bohle immer in
A
Schwimmstellung. Bei Zwischenhalt (Fahrhebel in Mit-
telstellung) wird die Bohle in Einbaustopp+Entlastung
geschaltet.
m Prüfen, ob die Bohlentransportsicherung eingelegt ist!
f Bei Betätigung Gefahrenbereiche sich bewegender
Maschinenteile beachten!
D 11 37
