Safety and operating instructions

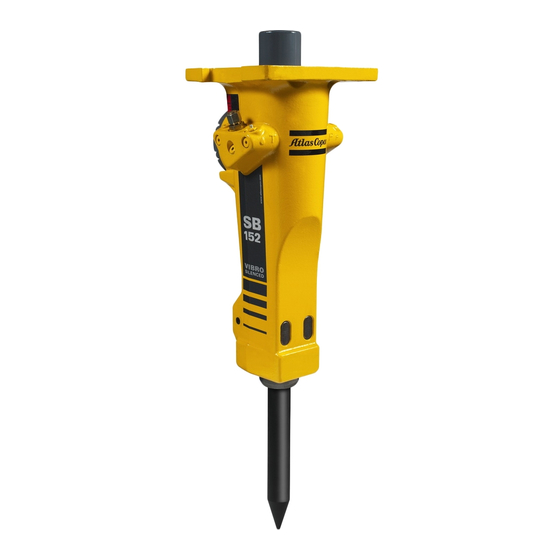

Hydraulic breaker
Prescriptions de sécurité et instructions pour
l'opérateur
Brise-roche hydraulique
Sicherheitshinweise und Betriebsanleitung
Hydraulikhammer
Instrucciones de seguridad y de funcionamiento
Martillo hidráulico
Instruções de segurança e operação
Martelo demolidor hidráulico
Istruzioni per la sicurezza e per l'uso
Demolitore idraulico
Veiligheidsvoorschriften en bedieningshandleiding
Hydraulische sloophamer
Οδηγίες ασφάλειας και χειρισμού
Υδραυλικός θραυστήρας
Turvallisuusohjeet ja käyttöohje
Käsikäyttöiset hydrauliset iskuvasarat
Sikkerhedsinstruktioner og betjeningsvejledning
Hydraulikhammer
Sikkerhetsinstrukser og bruksanvisning
Hydraulisk hammer
Säkerhetsinstruktion och instruktionsbok
Hydraulhammare
Instrukcje bezpieczeństwa i obsługi
Młoty hydrauliczne
Инструкции по безопасности и эксплуатации
Гидромолоты
© 2008 Atlas Copco Construction Tools AB | No. 9800 0648 90e | 2008-11-03
52, 102, 152, 202, 302, 452, 552
