1.2

Wartungsstellen

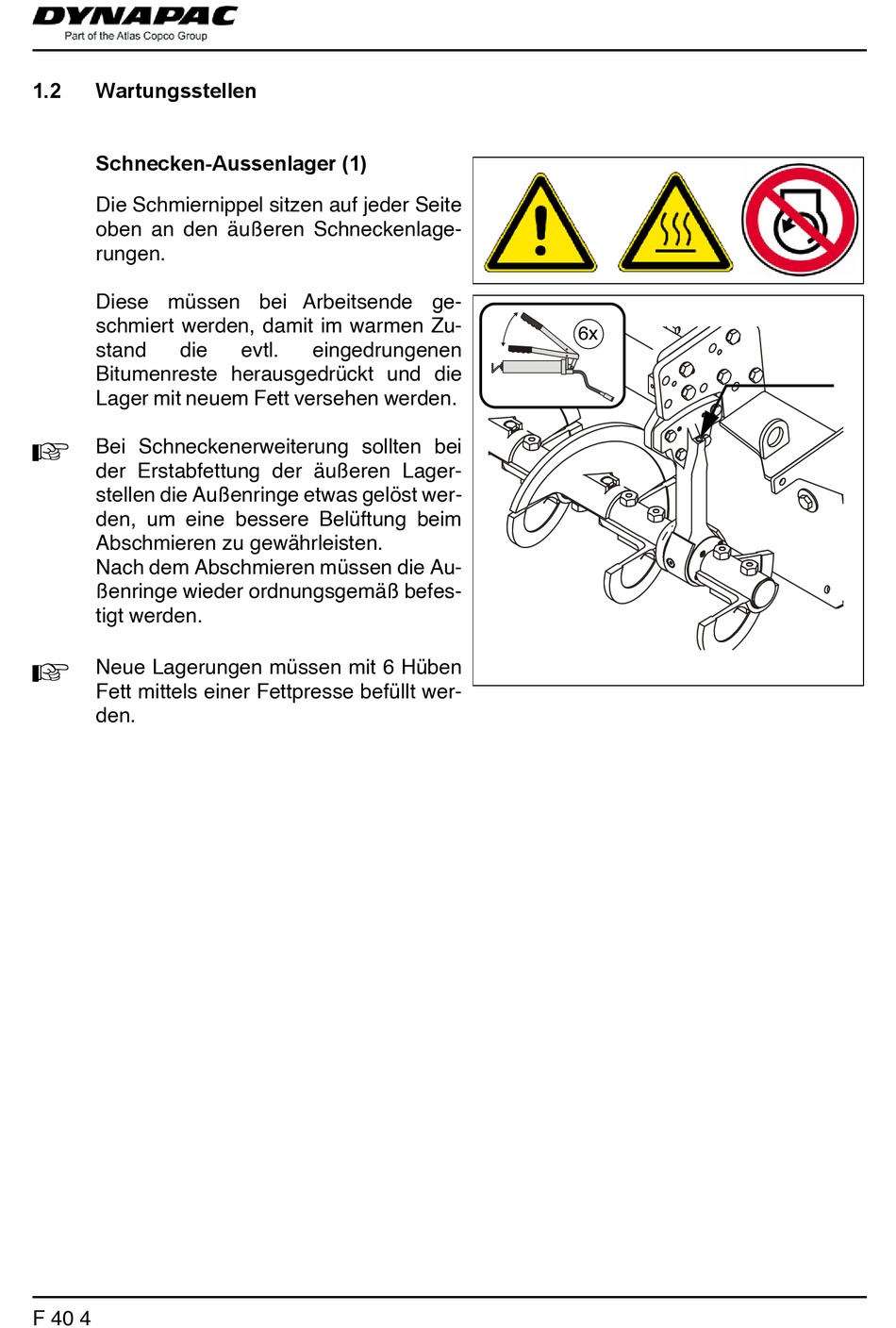

Schnecken-Aussenlager (1)

Die Schmiernippel sitzen auf jeder Seite
oben an den äußeren Schneckenlage-
rungen.
Diese müssen bei Arbeitsende ge-
schmiert werden, damit im warmen Zu-
stand die
Bitumenreste herausgedrückt und die
Lager mit neuem Fett versehen werden.
Bei Schneckenerweiterung sollten bei
A
der Erstabfettung der äußeren Lager-
stellen die Außenringe etwas gelöst wer-
den, um eine bessere Belüftung beim
Abschmieren zu gewährleisten.
Nach dem Abschmieren müssen die Au-
ßenringe wieder ordnungsgemäß befes-
tigt werden.
Neue Lagerungen müssen mit 6 Hüben
A
Fett mittels einer Fettpresse befüllt wer-
den.
F 40 4
evtl. eingedrungenen
6x
