6

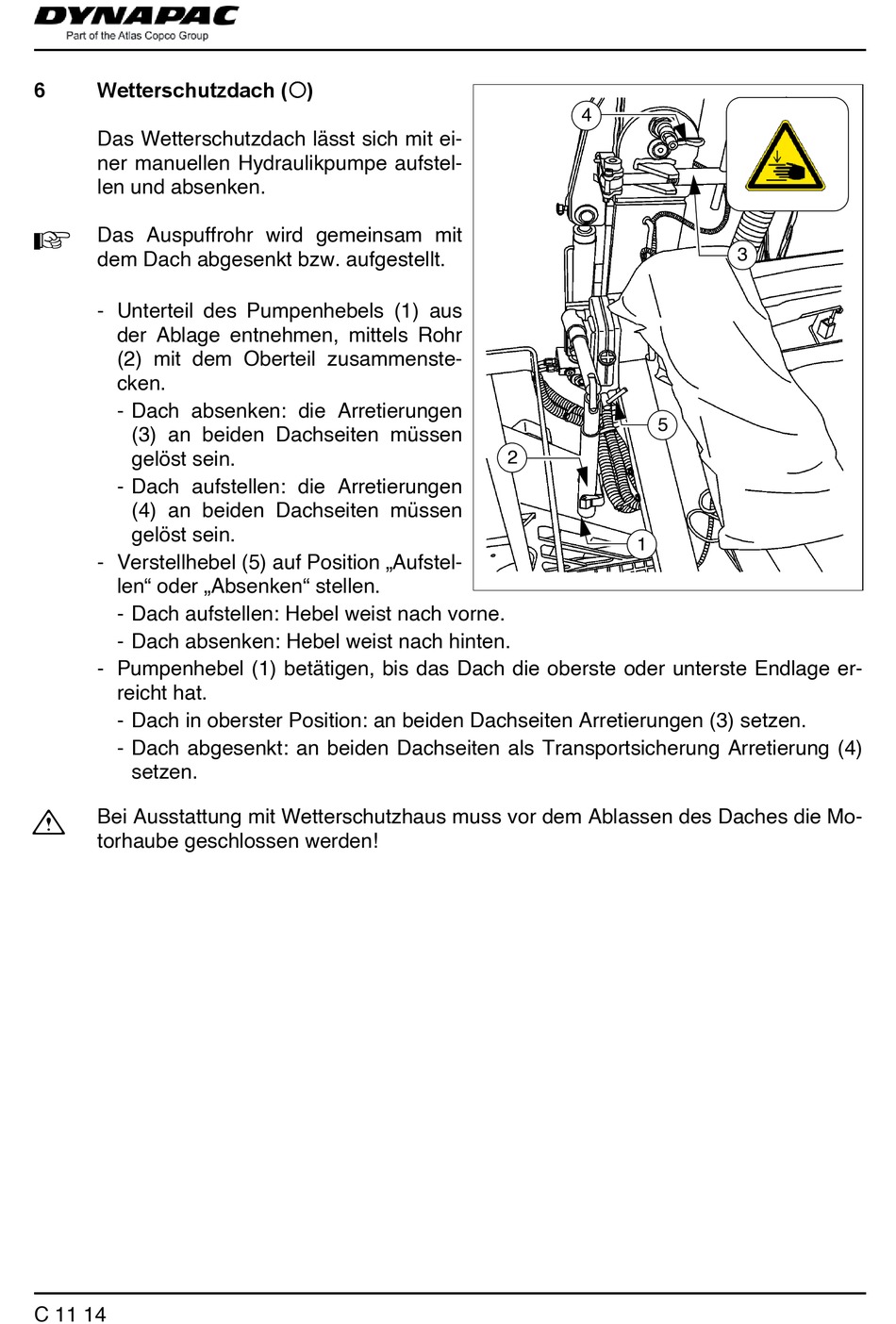

Wetterschutzdach (o)

Das Wetterschutzdach lässt sich mit ei-
ner manuellen Hydraulikpumpe aufstel-
len und absenken.
Das Auspuffrohr wird gemeinsam mit
A
dem Dach abgesenkt bzw. aufgestellt.
- Unterteil des Pumpenhebels (1) aus
der Ablage entnehmen, mittels Rohr
(2) mit dem Oberteil zusammenste-
cken.
- Dach absenken: die Arretierungen
(3) an beiden Dachseiten müssen
gelöst sein.
- Dach aufstellen: die Arretierungen
(4) an beiden Dachseiten müssen
gelöst sein.
- Verstellhebel (5) auf Position „Aufstel-
len" oder „Absenken" stellen.
- Dach aufstellen: Hebel weist nach vorne.
- Dach absenken: Hebel weist nach hinten.
- Pumpenhebel (1) betätigen, bis das Dach die oberste oder unterste Endlage er-
reicht hat.
- Dach in oberster Position: an beiden Dachseiten Arretierungen (3) setzen.
- Dach abgesenkt: an beiden Dachseiten als Transportsicherung Arretierung (4)
setzen.
m Bei Ausstattung mit Wetterschutzhaus muss vor dem Ablassen des Daches die Mo-
torhaube geschlossen werden!
C 11 14
4
5
2
1
3
