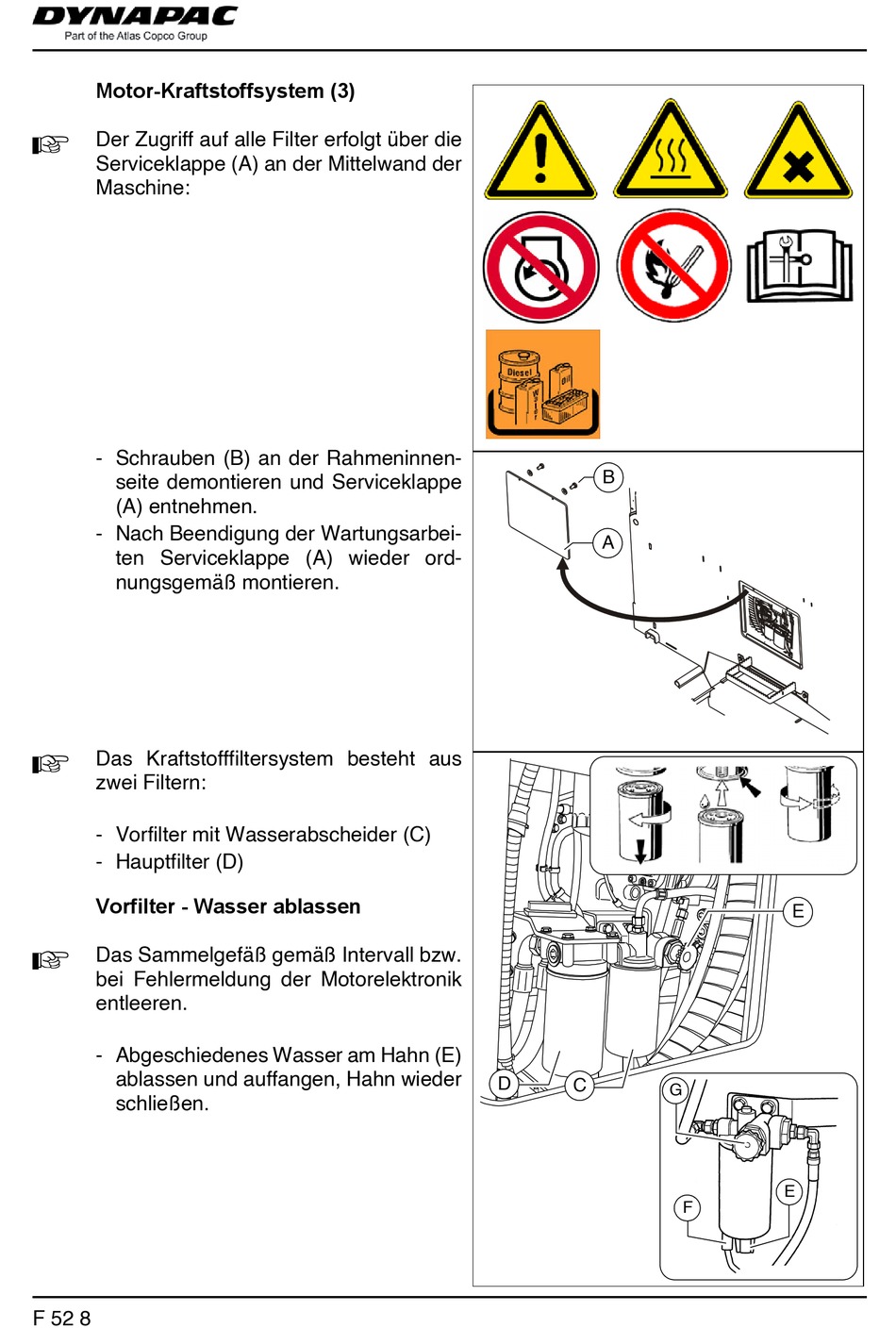

Motor-Kraftstoffsystem (3)

Der Zugriff auf alle Filter erfolgt über die
A
Serviceklappe (A) an der Mittelwand der
Maschine:
- Schrauben (B) an der Rahmeninnen-
seite demontieren und Serviceklappe
(A) entnehmen.
- Nach Beendigung der Wartungsarbei-
ten Serviceklappe (A) wieder ord-
nungsgemäß montieren.
Das Kraftstofffiltersystem besteht aus
A
zwei Filtern:
- Vorfilter mit Wasserabscheider (C)
- Hauptfilter (D)
Vorfilter - Wasser ablassen
Das Sammelgefäß gemäß Intervall bzw.
A
bei Fehlermeldung der Motorelektronik
entleeren.
- Abgeschiedenes Wasser am Hahn (E)
ablassen und auffangen, Hahn wieder
schließen.
F 52 8
B
A
D
C
E
G
A
E
F
