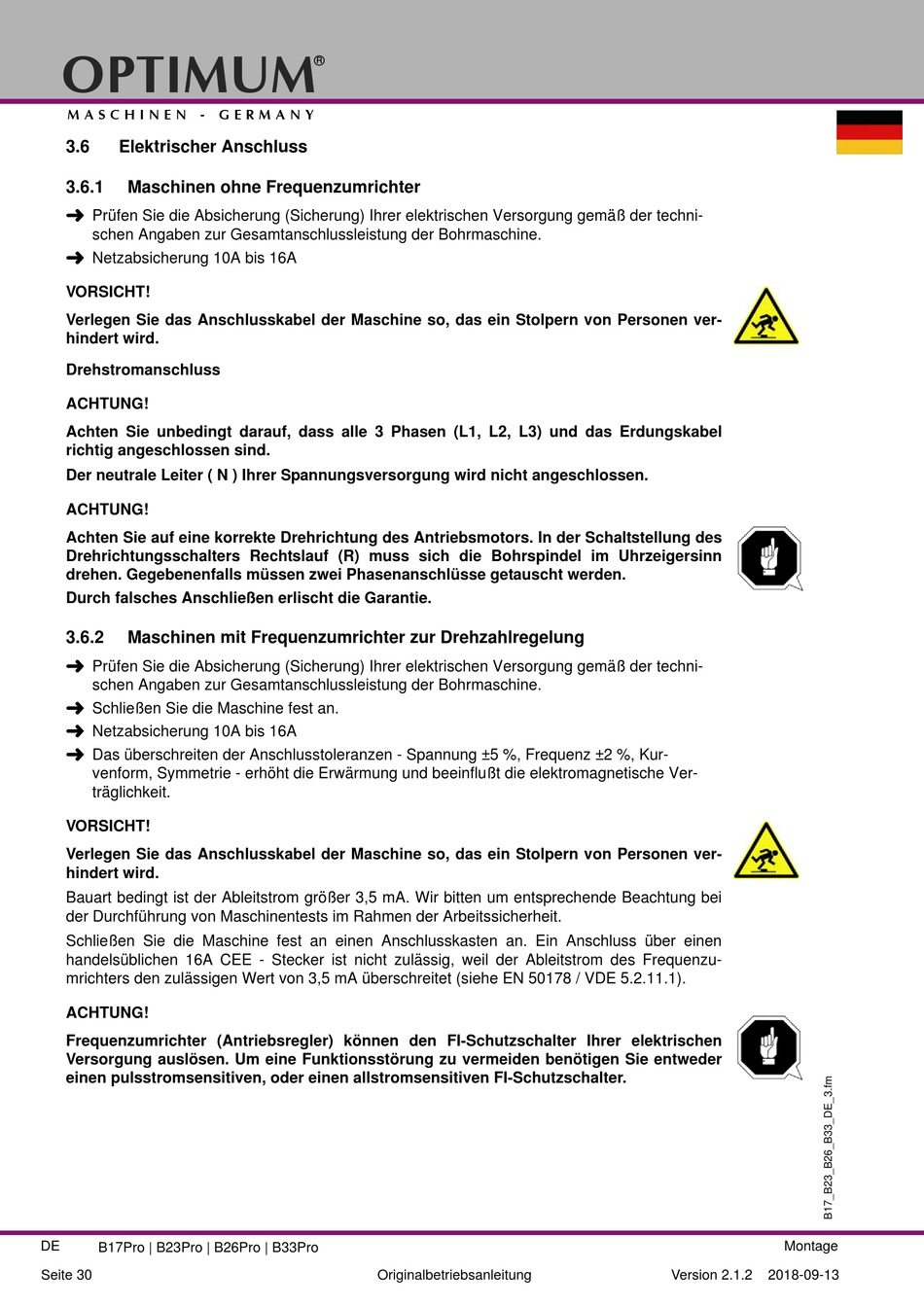

3.6

Elektrischer Anschluss

3.6.1

Maschinen ohne Frequenzumrichter


Prüfen Sie die Absicherung (Sicherung) Ihrer elektrischen Versorgung gemäß der techni-
schen Angaben zur Gesamtanschlussleistung der Bohrmaschine.

Netzabsicherung 10A bis 16A
VORSICHT!
Verlegen Sie das Anschlusskabel der Maschine so, das ein Stolpern von Personen ver-
hindert wird.
Drehstromanschluss
ACHTUNG!
Achten Sie unbedingt darauf, dass alle 3 Phasen (L1, L2, L3) und das Erdungskabel
richtig angeschlossen sind.
Der neutrale Leiter ( N ) Ihrer Spannungsversorgung wird nicht angeschlossen.
ACHTUNG!
Achten Sie auf eine korrekte Drehrichtung des Antriebsmotors. In der Schaltstellung des
Drehrichtungsschalters Rechtslauf (R) muss sich die Bohrspindel im Uhrzeigersinn
drehen. Gegebenenfalls müssen zwei Phasenanschlüsse getauscht werden.
Durch falsches Anschließen erlischt die Garantie.
3.6.2

Maschinen mit Frequenzumrichter zur Drehzahlregelung


Prüfen Sie die Absicherung (Sicherung) Ihrer elektrischen Versorgung gemäß der techni-
schen Angaben zur Gesamtanschlussleistung der Bohrmaschine.

Schließen Sie die Maschine fest an.

Netzabsicherung 10A bis 16A

Das überschreiten der Anschlusstoleranzen - Spannung ±5 %, Frequenz ±2 %, Kur-
venform, Symmetrie - erhöht die Erwärmung und beeinflußt die elektromagnetische Ver-
träglichkeit.
VORSICHT!
Verlegen Sie das Anschlusskabel der Maschine so, das ein Stolpern von Personen ver-
hindert wird.
Bauart bedingt ist der Ableitstrom größer 3,5 mA. Wir bitten um entsprechende Beachtung bei
der Durchführung von Maschinentests im Rahmen der Arbeitssicherheit.
Schließen Sie die Maschine fest an einen Anschlusskasten an. Ein Anschluss über einen
handelsüblichen 16A CEE - Stecker ist nicht zulässig, weil der Ableitstrom des Frequenzu-
mrichters den zulässigen Wert von 3,5 mA überschreitet (siehe EN 50178 / VDE 5.2.11.1).
ACHTUNG!
Frequenzumrichter (Antriebsregler) können den FI-Schutzschalter Ihrer elektrischen
Versorgung auslösen. Um eine Funktionsstörung zu vermeiden benötigen Sie entweder
einen pulsstromsensitiven, oder einen allstromsensitiven FI-Schutzschalter.
