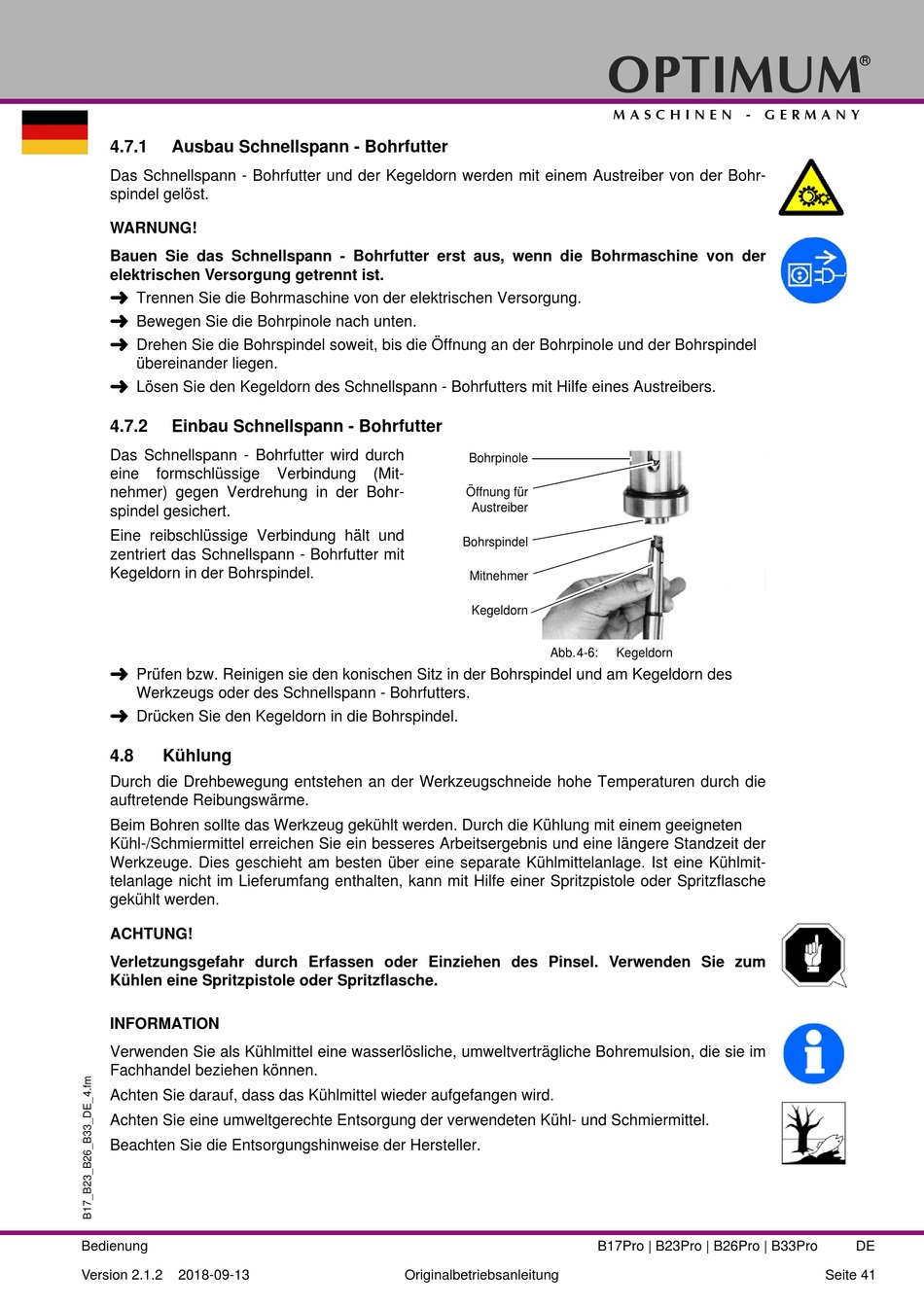

4.7.1

Ausbau Schnellspann - Bohrfutter

Das Schnellspann - Bohrfutter und der Kegeldorn werden mit einem Austreiber von der Bohr-
spindel gelöst.
WARNUNG!
Bauen Sie das Schnellspann - Bohrfutter erst aus, wenn die Bohrmaschine von der
elektrischen Versorgung getrennt ist.

Trennen Sie die Bohrmaschine von der elektrischen Versorgung.

Bewegen Sie die Bohrpinole nach unten.

Drehen Sie die Bohrspindel soweit, bis die Öffnung an der Bohrpinole und der Bohrspindel
übereinander liegen.

Lösen Sie den Kegeldorn des Schnellspann - Bohrfutters mit Hilfe eines Austreibers.
4.7.2

Einbau Schnellspann - Bohrfutter

Das Schnellspann - Bohrfutter wird durch
eine formschlüssige
nehmer) gegen Verdrehung in der Bohr-
spindel gesichert.
Eine reibschlüssige Verbindung hält und
zentriert das Schnellspann - Bohrfutter mit
Kegeldorn in der Bohrspindel.

Prüfen bzw. Reinigen sie den konischen Sitz in der Bohrspindel und am Kegeldorn des
Werkzeugs oder des Schnellspann - Bohrfutters.

Drücken Sie den Kegeldorn in die Bohrspindel.
4.8 Kühlung
Durch die Drehbewegung entstehen an der Werkzeugschneide hohe Temperaturen durch die
auftretende Reibungswärme.
Beim Bohren sollte das Werkzeug gekühlt werden. Durch die Kühlung mit einem geeigneten
Kühl-/Schmiermittel erreichen Sie ein besseres Arbeitsergebnis und eine längere Standzeit der
Werkzeuge. Dies geschieht am besten über eine separate Kühlmittelanlage. Ist eine Kühlmit-
telanlage nicht im Lieferumfang enthalten, kann mit Hilfe einer Spritzpistole oder Spritzflasche
gekühlt werden.
ACHTUNG!
Verletzungsgefahr durch Erfassen oder Einziehen des Pinsel. Verwenden Sie zum
Kühlen eine Spritzpistole oder Spritzflasche.
INFORMATION
Verwenden Sie als Kühlmittel eine wasserlösliche, umweltverträgliche Bohremulsion, die sie im
Fachhandel beziehen können.
Achten Sie darauf, dass das Kühlmittel wieder aufgefangen wird.
Achten Sie eine umweltgerechte Entsorgung der verwendeten Kühl- und Schmiermittel.
Beachten Sie die Entsorgungshinweise der Hersteller.
Bedienung
Version 2.1.2 2018-09-13
Verbindung (Mit-
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Bohrpinole
Öffnung für
Austreiber
Bohrspindel
Mitnehmer
Kegeldorn
Abb.4-6: Kegeldorn
