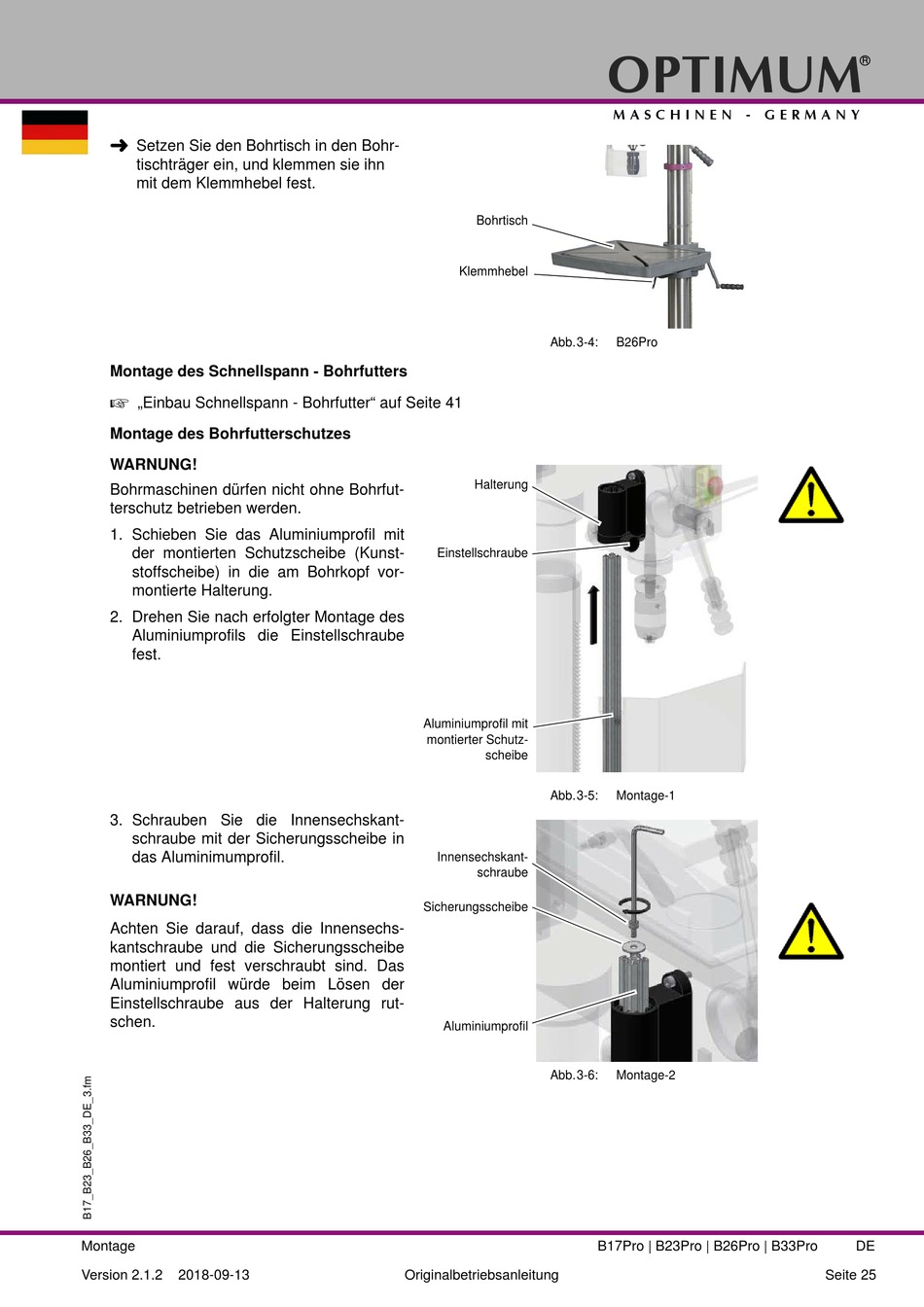

Setzen Sie den Bohrtisch in den Bohr-
tischträger ein, und klemmen sie ihn
mit dem Klemmhebel fest.
Montage des Schnellspann - Bohrfutters

„Einbau Schnellspann - Bohrfutter" auf Seite 41
Montage des Bohrfutterschutzes
WARNUNG!
Bohrmaschinen dürfen nicht ohne Bohrfut-
terschutz betrieben werden.
1. Schieben Sie das Aluminiumprofil mit
der montierten Schutzscheibe (Kunst-
stoffscheibe) in die am Bohrkopf vor-
montierte Halterung.
2. Drehen Sie nach erfolgter Montage des
Aluminiumprofils die Einstellschraube
fest.
3. Schrauben Sie die Innensechskant-
schraube mit der Sicherungsscheibe in
das Aluminimumprofil.
WARNUNG!
Achten Sie darauf, dass die Innensechs-
kantschraube und die Sicherungsscheibe
montiert und fest verschraubt sind. Das
Aluminiumprofil würde beim Lösen der
Einstellschraube aus der Halterung rut-
schen.
Montage
Version 2.1.2 2018-09-13
Bohrtisch
Klemmhebel
Abb.3-4:
Halterung
Einstellschraube
Aluminiumprofil mit
montierter Schutz-
scheibe
Abb.3-5:
Innensechskant-
schraube
Sicherungsscheibe
Aluminiumprofil
Abb.3-6:
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
B26Pro
Montage-1
Montage-2
B17Pro | B23Pro | B26Pro | B33Pro
®
DE
Seite 25
