4.2

Sicherheit

Nehmen Sie die Bohrmaschine nur unter folgenden Voraussetzungen in Betrieb:

Der technische Zustand der Bohrmaschine ist einwandfrei.

Die Bohrmaschine wird bestimmungsgemäß eingesetzt.

Die Betriebsanleitung wird beachtet.

Alle Sicherheitseinrichtungen sind vorhanden und aktiv.
Beseitigen Sie oder lassen Sie Störungen umgehend beseitigen. Setzen Sie die Maschine bei
Funktionsstörungen sofort still und sichern Sie sie gegen unabsichtliche oder unbefugte Inbe-
triebnahme. Melden Sie jede Veränderung sofort der verantwortlichen Stelle.
4.2.1

Bohrtiefenanschlag

Beim Bohren von mehreren Löchern mit
gleicher Tiefe, kann der Bohrtiefenan-
schlag verwenden.

Lösen Sie die Verschlußschraube und
drehen Sie den Skalenring bis sich die
gewünschte Bohrtiefe mit dem
Anzeiger deckt.

Ziehen Sie die Verschlußschraube
wieder an.
Die Spindel läßt sich jetzt nur noch auf den eingestellten Wert absenken.
4.2.2

Tischneigung

Der Bohrtisch kann nach rechts oder links
geneigt werden.

Lösen Sie die Befestigungsschraube.

Ziehen Sie den Gewindestift heraus.
INFORMATION
Sollte sich der Gewindestift nicht herausziehen lassen, so kann der Sitz durch Drehen an der
Mutter im Uhrzeigersinn gelöst werden.

Stellen Sie den gewünschten Winkel anhand der Skala ein.

Ziehen Sie die Befestigungsschraube wieder fest an.
INFORMATION
Der Gewindestift ist nur zur korrekten Position für die waagrechte Ebene des Bohrtisches vor-
gesehen.
Bedienung
Version 2.1.2 2018-09-13
Verschluß-
schraube
Bohrtiefenan-
schlag
Skala

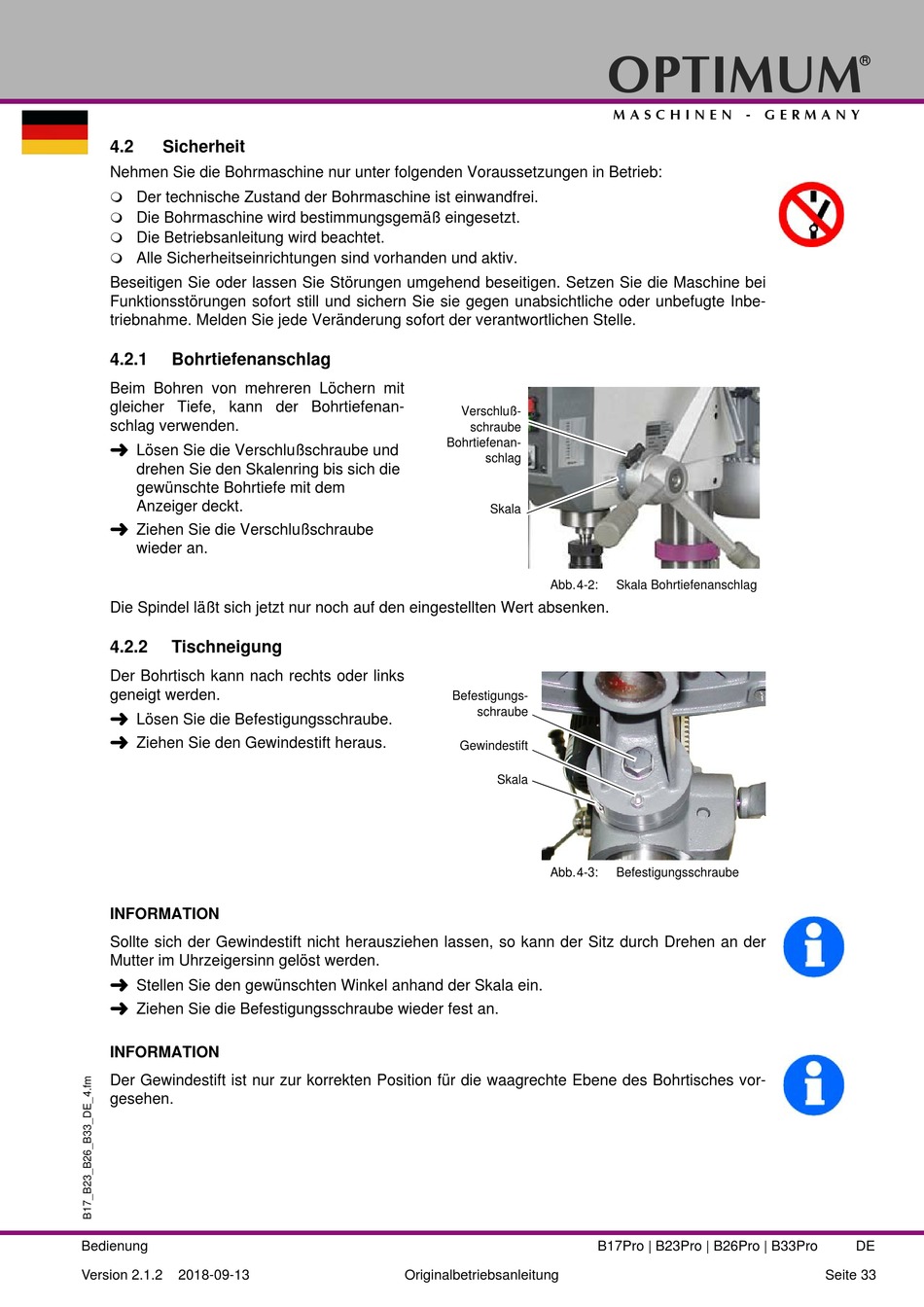

Abb.4-2:
