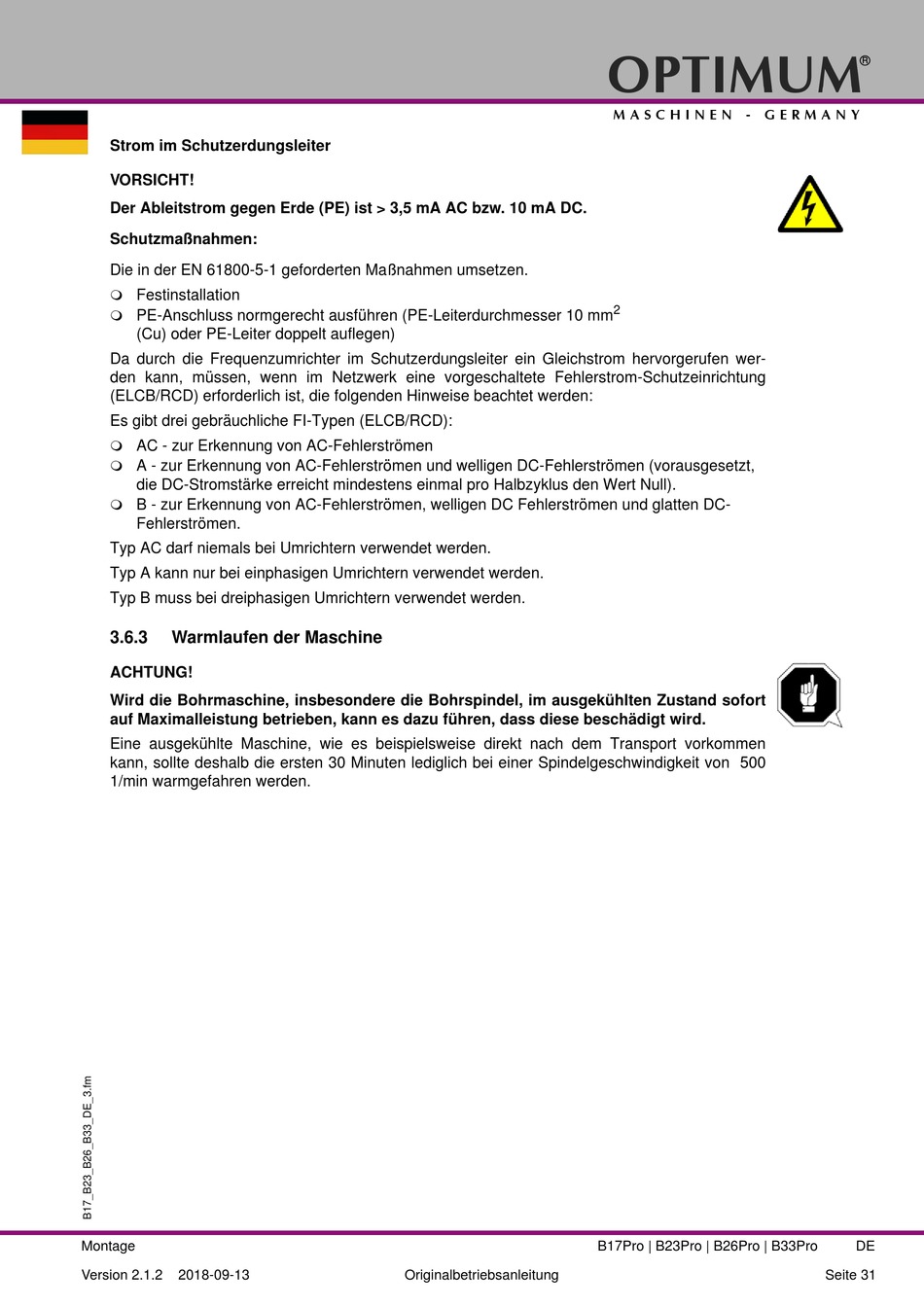

Warmlaufen Der Maschine - Optimum OPTIdrill B 17Pro Betriebsanleitung

Strom im Schutzerdungsleiter
VORSICHT!
Der Ableitstrom gegen Erde (PE) ist > 3,5 mA AC bzw. 10 mA DC.
Schutzmaßnahmen:
Die in der EN 61800-5-1 geforderten Maßnahmen umsetzen.

Festinstallation

PE-Anschluss normgerecht ausführen (PE-Leiterdurchmesser 10 mm
(Cu) oder PE-Leiter doppelt auflegen)
Da durch die Frequenzumrichter im Schutzerdungsleiter ein Gleichstrom hervorgerufen wer-
den kann, müssen, wenn im Netzwerk eine vorgeschaltete Fehlerstrom-Schutzeinrichtung
(ELCB/RCD) erforderlich ist, die folgenden Hinweise beachtet werden:
Es gibt drei gebräuchliche FI-Typen (ELCB/RCD):

AC - zur Erkennung von AC-Fehlerströmen

A - zur Erkennung von AC-Fehlerströmen und welligen DC-Fehlerströmen (vorausgesetzt,
die DC-Stromstärke erreicht mindestens einmal pro Halbzyklus den Wert Null).

B - zur Erkennung von AC-Fehlerströmen, welligen DC Fehlerströmen und glatten DC-
Fehlerströmen.
Typ AC darf niemals bei Umrichtern verwendet werden.
Typ A kann nur bei einphasigen Umrichtern verwendet werden.
Typ B muss bei dreiphasigen Umrichtern verwendet werden.
3.6.3

Warmlaufen der Maschine

ACHTUNG!
Wird die Bohrmaschine, insbesondere die Bohrspindel, im ausgekühlten Zustand sofort
auf Maximalleistung betrieben, kann es dazu führen, dass diese beschädigt wird.
Eine ausgekühlte Maschine, wie es beispielsweise direkt nach dem Transport vorkommen
kann, sollte deshalb die ersten 30 Minuten lediglich bei einer Spindelgeschwindigkeit von 500
1/min warmgefahren werden.
Montage
Version 2.1.2 2018-09-13 Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
2
B17Pro | B23Pro | B26Pro | B33Pro
®
DE
Seite 31
