7. Einstellung/Installation der Messtrommel und des Verdrängers
Hinweis!
Achtung!
Achtung!
18

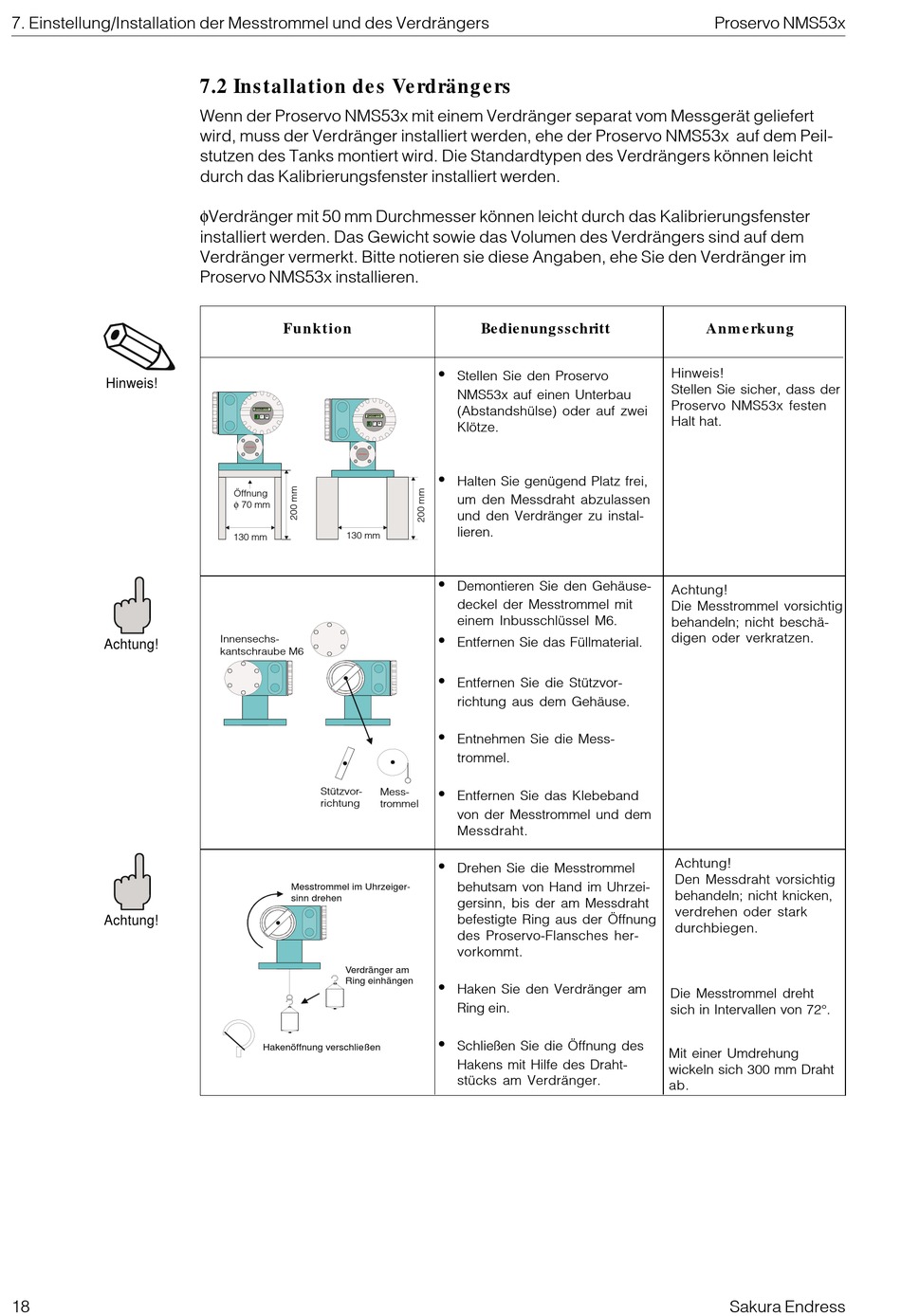

7.2 Installation des Verdrängers
Wenn der Proservo NMS53x mit einem Verdränger separat vom Messgerät geliefert
wird, muss der Verdränger installiert werden, ehe der Proservo NMS53x auf dem Peil-
stutzen des Tanks montiert wird. Die Standardtypen des Verdrängers können leicht
durch das Kalibrierungsfenster installiert werden.
φVerdränger mit 50 mm Durchmesser können leicht durch das Kalibrierungsfenster
installiert werden. Das Gewicht sowie das Volumen des Verdrängers sind auf dem
Verdränger vermerkt. Bitte notieren sie diese Angaben, ehe Sie den Verdränger im
Proservo NMS53x installieren.
Funktion
Öffnung
φ 70 mm
130 mm
130 mm
Innensechs-
kantschraube M6
Stützvor-
richtung
Messtrommel im Uhrzeiger-
sinn drehen
Verdränger am
Ring einhängen
Hakenöffnung verschließen
Bedienungsschritt
•
Stellen Sie den Proservo
NMS53x auf einen Unterbau
(Abstandshülse) oder auf zwei
Klötze.
•
Halten Sie genügend Platz frei,
um den Messdraht abzulassen
und den Verdränger zu instal-
lieren.
•
Demontieren Sie den Gehäuse-
deckel der Messtrommel mit
einem Inbusschlüssel M6.
•
Entfernen Sie das Füllmaterial.
•
Entfernen Sie die Stützvor-
richtung aus dem Gehäuse.
•
Entnehmen Sie die Mess-
trommel.
•
Entfernen Sie das Klebeband
Mess-
trommel
von der Messtrommel und dem
Messdraht.
•
Drehen Sie die Messtrommel
behutsam von Hand im Uhrzei-
gersinn, bis der am Messdraht
befestigte Ring aus der Öffnung
des Proservo-Flansches her-
vorkommt.
•
Haken Sie den Verdränger am
Ring ein.
•
Schließen Sie die Öffnung des
Hakens mit Hilfe des Draht-
stücks am Verdränger.
Proservo NMS53x
Anmerkung
Hinweis!
Stellen Sie sicher, dass der
Proservo NMS53x festen
Halt hat.
Achtung!
Die Messtrommel vorsichtig
behandeln; nicht beschä-
digen oder verkratzen.
Achtung!
Den Messdraht vorsichtig
behandeln; nicht knicken,
verdrehen oder stark
durchbiegen.
Die Messtrommel dreht
sich in Intervallen von 72°.
Mit einer Umdrehung
wickeln sich 300 mm Draht
ab.
Sakura Endress
