Proservo NMS53x
Funktion
STOP
PROSERVO
E
Sakura Endress
Bedienungsschritt

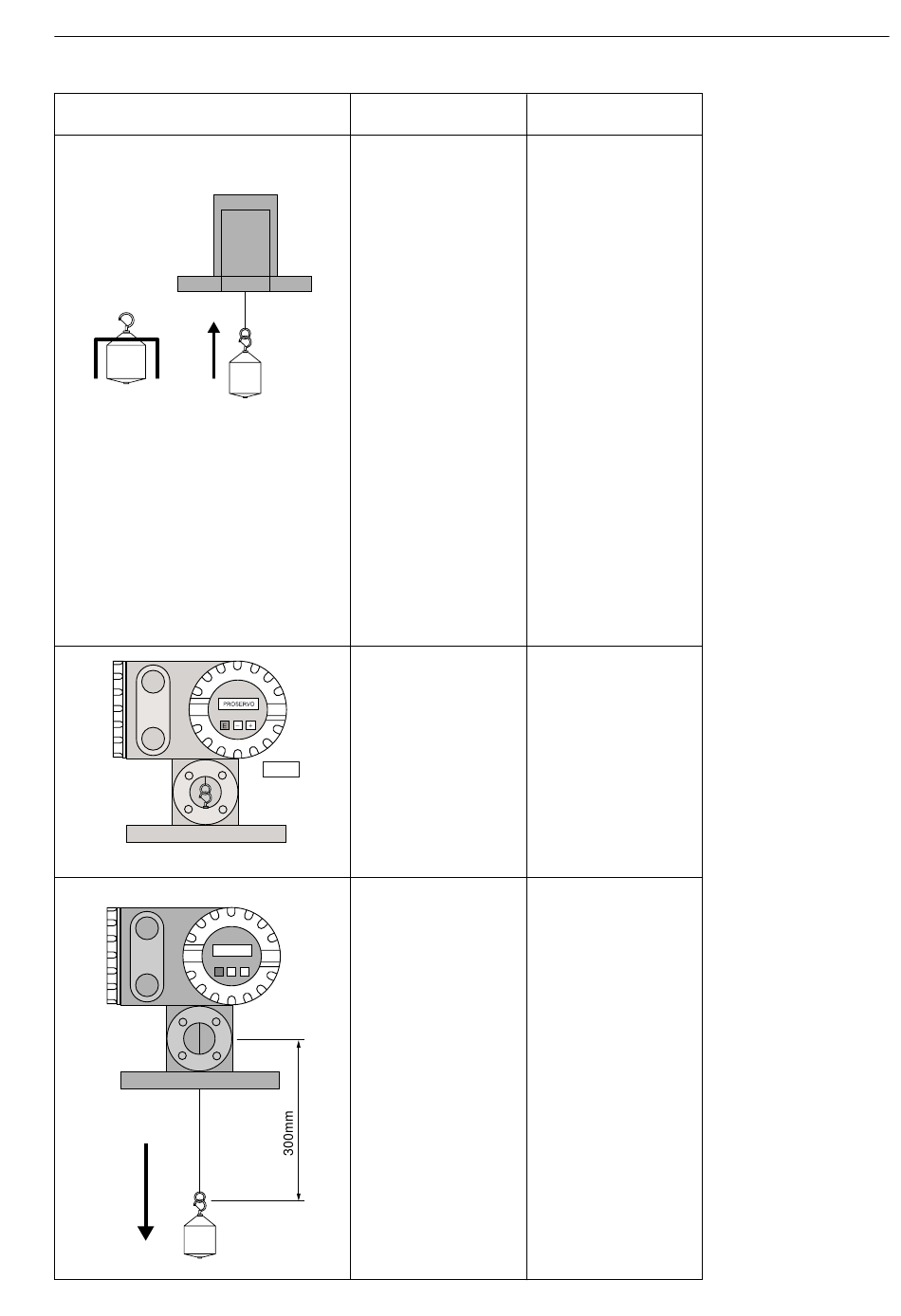

Der Proservo NMS53x
führt automatisch die
folgenden Schritte durch:
1) Anzeige des aktuellen
Verdrängergewichts als
A/D-gewandelte Werte.
2) Hochwinden des Ver-
drängers bis zum An-
schlag des Proservo'
(siehe die Abbildung
links). Auf den LCD-
Anzeigen erscheinen
zwei A/D-gewandelte
Werte: Der rechte Wert
gibt das aktuelle Gewicht
an, die linke Anzeige den
Zielwert, bei dem der
Verdränger an dem
mechanischen Anschlag
zum Stillstand kommt.
3) Der Verdränger wird am
Anschlag zum Stillstand
gebracht.
4) Der Verdränger wird ab-
gesenkt, bis der rechte
Wert den linken unter-
schreitet.
5) Normalerweise bewegt
sich der Verdränger wie-
der bis zur Referenzlinie
nach unten. Die Entfer-
3 7 8
nung, die der Verdränger
beim Absenken zurück-
legt, entspricht dem bei
Matrixposition GVH=378
"DISPL. REFERENCE"
eingegebenen Abstand.
6) Auf der Anzeige
erscheint "WEIGHT
CALIBR." und "Z PHASE
CHECK".
|
{
7) Der Verdränger bewegt
sich um maximal 300 mm
nach unten, um die Z-
Phase des Kodierers zu
prüfen. Bei jeder Umdre-
hung der Messtrommel
wird ein Impuls abgege-
ben, der dem Z-Phasen-
signal entspricht. Die
relative Z-Phasenlage ist
von Gerät zu Gerät
unterschiedlich, so dass
sich auch der Ver-
dränger entsprechend
unterschiedlich weit
absenkt.
Anmerkung
•
Die linke Anzeige gibt
den A/D-gewandelten
Wert an, bei dem der
Verdränger am An-
schlag gestoppt wird
und der Messdraht ganz
aufgewickelt ist.
•
Der rechte Wert nähert
sich dem linken Wert an
und überschreitet den
linken Wert, wenn der
Verdränger am An-
schlag zum Stillstand
kommt.
•
Beim Eichbetrieb-Modell
bleibt der Verdränger am
Ende des Stutzens ste-
hen und wird nicht bis
zum Anschlag ange-
hoben, wenn ein Ver-
dränger mit Durchmes-
ser φ 70 mm oder mehr
zum Einsatz kommt.
•
Falls "Z PHASE NO
INPUT" angezeigt wird,
setzen Sie sich bitte
sofort mit dem E+H-
Kundendienst in Ver-
bindung.
12. Erstkalibrierung
69
