Proservo NMS53x
6. Montagevorbereitungen
6.1 Flansch
Der Montageflansch sollte zugerichtet werden, bevor der Proservo NMS53x am Tank
angebracht wird. Die Flanschgröße und die Type des Proservo NMS53x hängen von
den Kundenangaben ab. Die Standardgröße des Flanschs beträgt jedoch 3".
Hinweis!
Kontrollieren Sie die Flanschgröße
•
auf der Außenoberfläche des
Proservo NMS53x
Installieren Sie den Flansch auf der
•
Oberseite des Tanks. Die Abwei-
chung aus der Horizontalen sollte 1°
nicht überschreiten (siehe Abb. 9).
Falls das Proservo NMS53x-Gerät
•
auf einen längeren Peilstutzen mon-
tiert wird, stellen Sie sicher, dass der
Verdränger nicht die Innenwand
berührt (Grund: vertikale Neigung
des Stutzens).
Ist z.B. die Rohrlänge größer als
80 mm, dann beträgt die erlaubte
vertikale Neigung bei einem Standard-
Verdränger (Durchm. 10 mm) 50 mm.
Hinweis!
Falls der Proservo ohne Führungs-
system installiert wird, bitte die folgende
Empfehlungen beachten (siehe Abb. 10):
• Setzen Sie den Peilstutzen in dem
Sektor zwischen 45° und 90° (oder
-45° und -90°) entfernt vom Füllrohr
des Tanks.So wird ein starkes Pen-
deln des Verdrängers auf Grund von
Wellen oder Turbolenzen der einströ-
menden Flüssigkeit verhindert.
• Setzen Sie den Stutzen mindestens
500 mm entfernt von der Tankwand.
Dies stellt sicher, dass die Messung
nicht durch wechselnde Umge-
bungstemperatur beeinträchtigt wird.
• Legen Sie den untersten Messpunkt
in einem Mindestabstand von 500
mm über dem oberen Ende des
Einfüllrohrs fest. Dies verhindert
direktes Auftreffen der einströmen-
den Flüssigkeit auf den Verdränger.
Falls es nicht möglich ist, den Proservo
NMS53x wie angegeben zu montieren,
empfehlen wir die Montage mit Füh-
rungssystem. Weitere Informationen
erhalten Sie beim E+H Kundendienst.
Warnung!
Ehe Sie Flüssigkeit in den Tank füllen, stellen Sie sicher, dass die Flüssigkeit aus dem
Einfüllrohr nicht auf den Verdränger auftrifft.
Während des Entleerens des Tanks sollten Sie ein Ansaugen des Verdrängers durch
das Abflussrohr vermeiden.
Sakura Endress
Montagestutzen
-90˚
Ein-
füll-
rohr
-45˚
0˚
≥ 500 mm
Mindestmesshöhe
≥ 500 mm
Einfüll-
rohr
6. Montagevorbereitungen
max. +1˚
max. -1˚

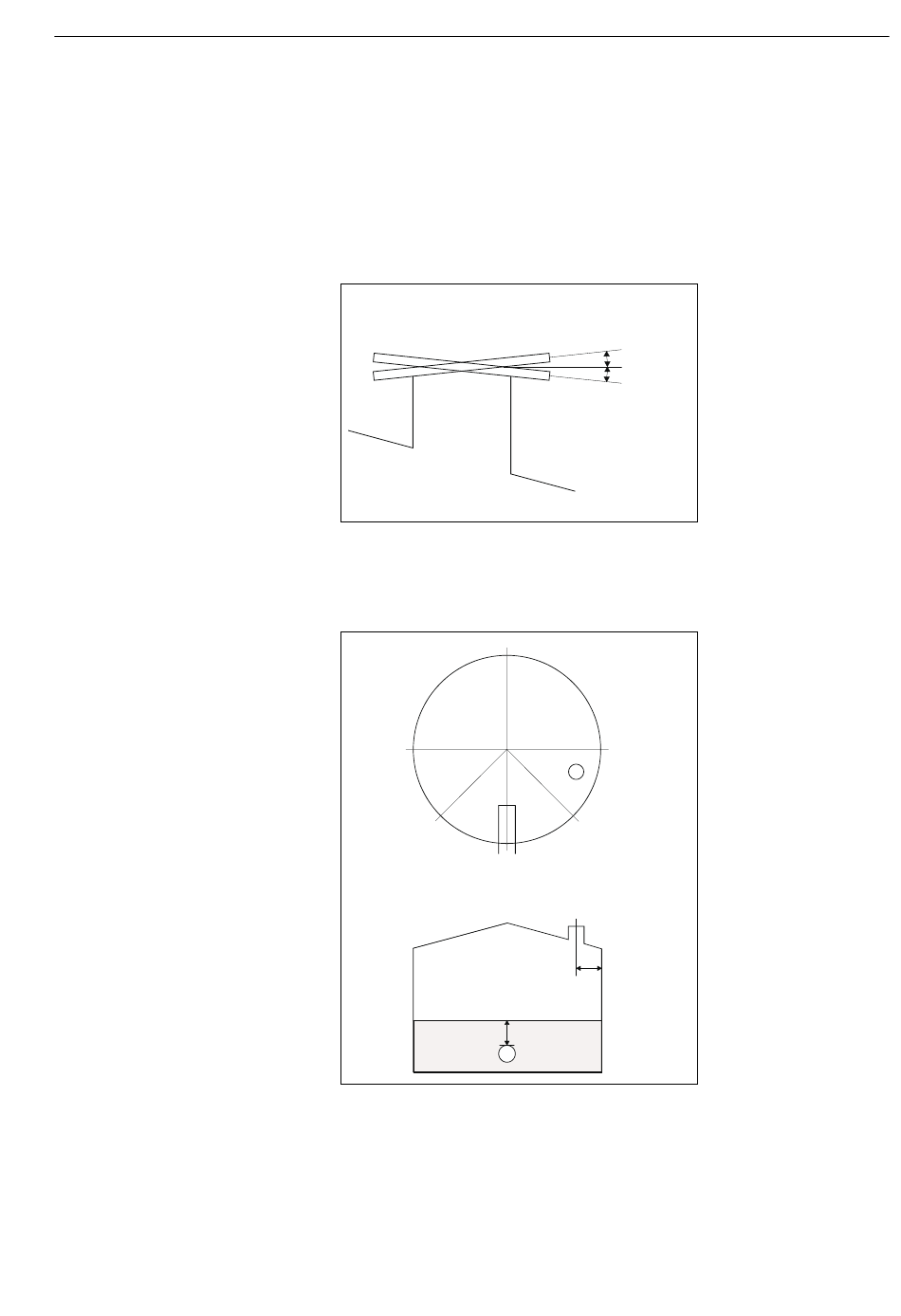

Abb. 9:
Zulässige Neigung des
Montageflansches
90˚
Montage-
stutzen
45˚
Montage-
stutzen
Abb. 10:
Empfohlene Einstellung
des Montagestutzens
und Mindest-Flüssig-
keitsstand für Messung
15
