12.2 Gewichtstabelle
Die Gewichtstabelle ist die Gewichts-Kompensationstabelle für eine Umdrehung der
Messtrommel. Das Ausgangssignal der Hall-Elemente entspricht normalerweise einer
Sinuskurve, und die Gewichtstabelle liefert jeweils den Korrekturwert zu dem ermittelten
Wert. Die Erstellung der Gewichtstabelle erfolgt in Verbindung mit der Gewichtskali-
brierung.
Zur Ermittlung der Gewichtstabelle bewegt sich der Verdränger um 300 mm in 6-mm-
Intervallen nach unten. Auf diese Weise wird eine aus 50 Punkten bestehende Ge-
wichtskorrekturkurve gemessen.
Die Werte der Tabelle werden überprüft, während sich der Verdränger wider nach oben

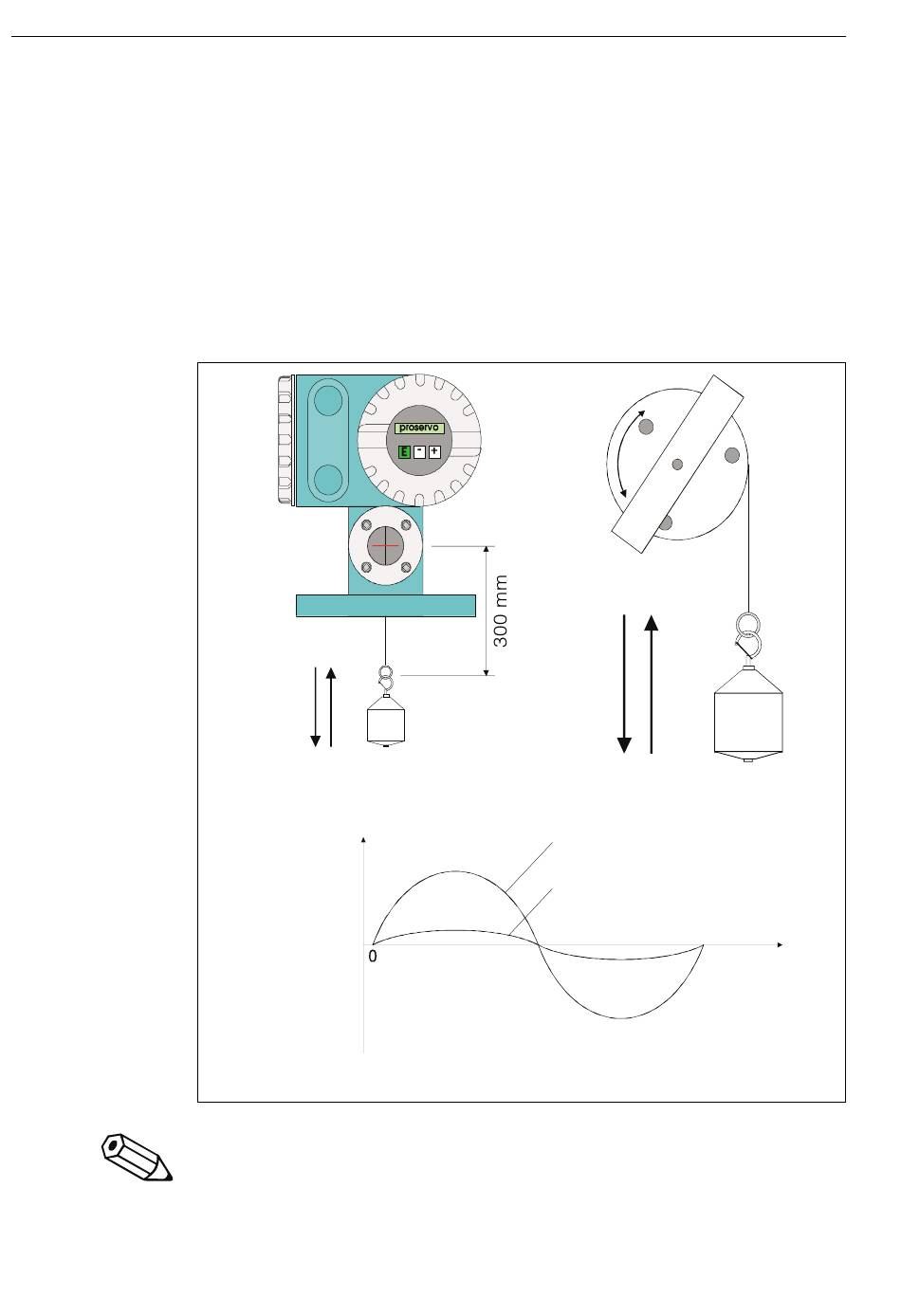

bewegt. Abb. 18 zeigt das zugrundeliegende Prinzip des Vorgangs.
Nach Erstellen der Gewichtstabelle zeigt die LCD-Anzeige "SECOND TABLE SET? Y=+,
N=-.", set "N". Damit ist die Gewichtstabelle fertig gestellt.
Eingetragenes
Verdränger-
gewicht
Hinweis!
Messtrommel, Messdraht und Verdränger nicht berühren, während sich der
•
Verdränger nach unten bewegt.
Den Proservo NMS53x nicht erschüttern.
•
Die Bewegung des Messdrahts genau beobachten. Er muss sich gleichmäßig durch
•
den vertikalen Mittelpunkt des Kalibrierungsfensters bewegen.
Die Versorgungsspannung nicht abschalten, nachdem der Proservo NMS53x mit der
•
Erstellung der Gewichtstabelle begonnen hat.
Maximaler
Korrektur-
Gewichtskorrekturkurve
wert
Kompensierte Gewichtskurve
Proservo NMS53x
300
Verdränger-
niveau [mm]
Minimaler
Korrektur-
wert
